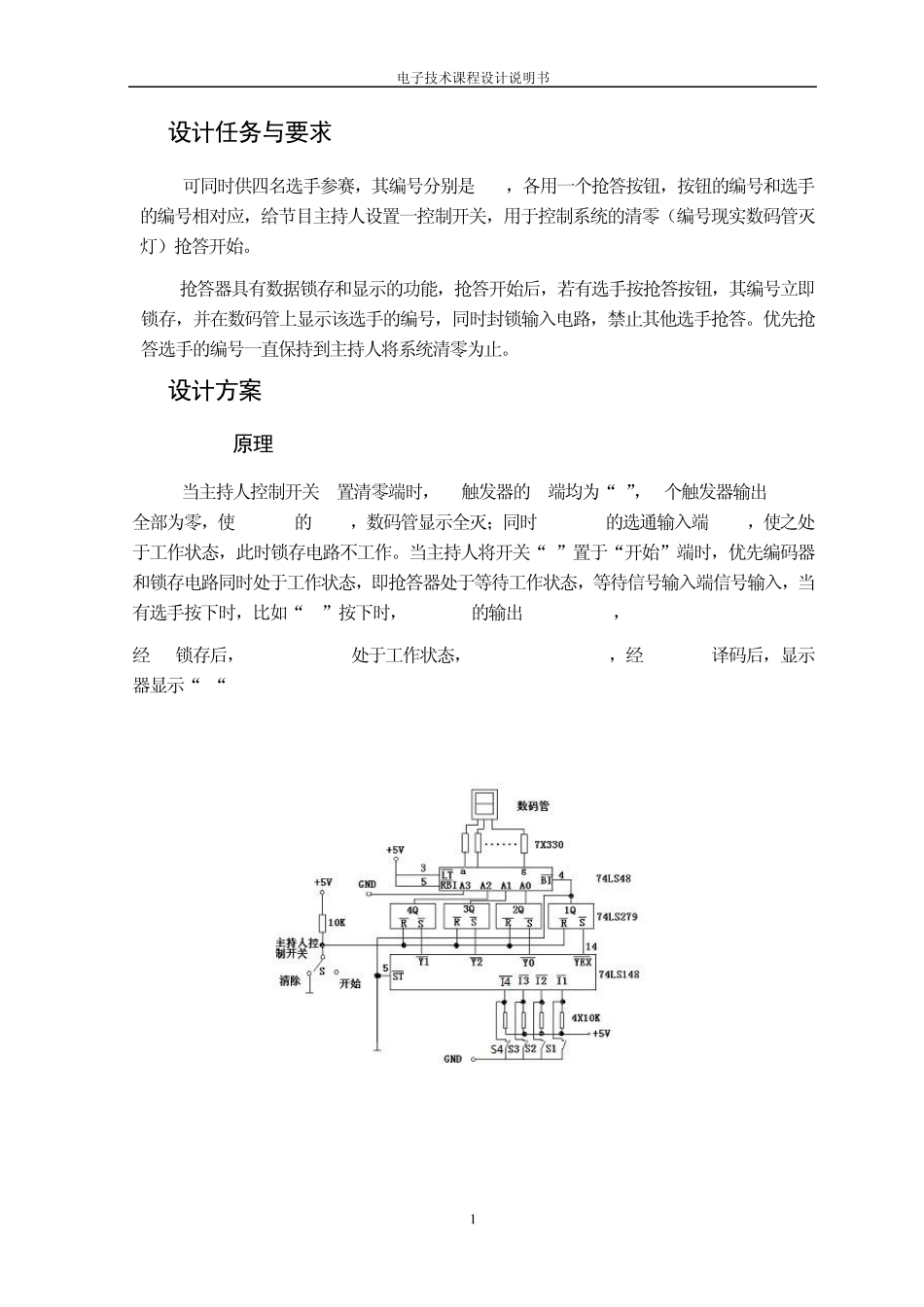

电力电子技术课程设计说明书 题 目： 系 部 专 业： 班 级： 学生姓名: 学 号: 指导教师: 年 月 日 目 录 1.设计任务与要求 ··········································1 2.设计方案 ···············································1 3.硬件电路设计 ···········································3 4.主要参数计算与分析 ·······································4 5.调试过程 ················································6 6.结论 ····················································6 7.附录 ····················································7 8.参考文献 ················································9 电子技术课程设计说明书 1 1 设计任务与要求 1.可同时供四名选手参赛，其编号分别是1-4，各用一个抢答按钮，按钮的编号和选手的编号相对应，给节目主持人设置一控制开关，用于控制系统的清零（编号现实数码管灭灯）抢答开始。 2抢答器具有数据锁存和显示的功能，抢答开始后，若有选手按抢答按钮，其编号立即锁存，并在数码管上显示该选手的编号，同时封锁输入电路，禁止其他选手抢答。优先抢答选手的编号一直保持到主持人将系统清零为止。 2 设计方案 2.1 原理 当主持人控制开关S置清零端时，RS触发器的R端均为“0”，4个触发器输出 1Q-4Q全部为零，使 74LS48的BI=0，数码管显示全灭；同时74LS148的选通输入端ST=0，使之处于工作状态，此时锁存电路不工作。当主持人将开关“S”置于“开始”端时，优先编码器和锁存电路同时处于工作状态，即抢答器处于等待工作状态，等待信号输入端信号输入，当有选手按下时，比如“SO”按下时，74LS148的输出 Y2Y1Y0=000， 经 RS锁存后，BI=1,74LS279处于工作状态，4Q3Q2Q=A2A10=000，经 74LS148译码后，显示器显示“0“ 电子技术课程设计说明书 2 图2-1四路抢答器原理图 2.2 设计使用芯片及各芯片作用 2.2.1 74LS148芯片 7...
