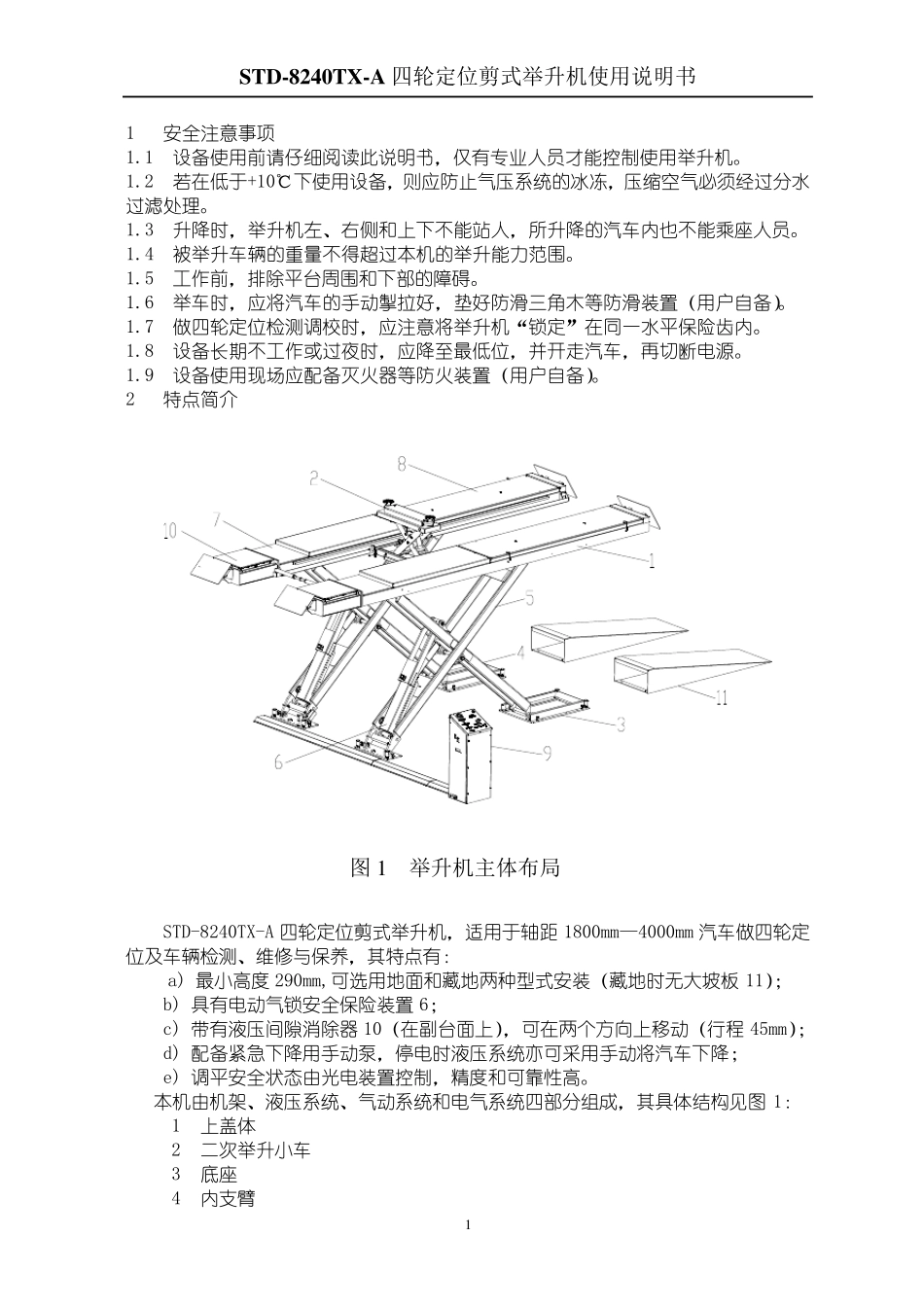

STD-8240TX-A 四轮定位剪式举升机使用说明书 1 1 安全注意事项 1.1 设备使用前请仔细阅读此说明书，仅有专业人员才能控制使用举升机。 1.2 若在低于+10℃下使用设备，则应防止气压系统的冰冻，压缩空气必须经过分水过滤处理。 1.3 升降时，举升机左、右侧和上下不能站人，所升降的汽车内也不能乘座人员。 1.4 被举升车辆的重量不得超过本机的举升能力范围。 1.5 工作前，排除平台周围和下部的障碍。 1.6 举车时，应将汽车的手动掣拉好，垫好防滑三角木等防滑装置（用户自备）。 1.7 做四轮定位检测调校时，应注意将举升机“锁定”在同一水平保险齿内。 1.8 设备长期不工作或过夜时，应降至最低位，并开走汽车，再切断电源。 1.9 设备使用现场应配备灭火器等防火装置（用户自备）。 2 特点简介 图1 举升机主体布局 STD-8240TX-A 四轮定位剪式 举升机，适 用于轴 距1800mm—4000mm 汽车做四轮定位及 车辆检测、维 修 与 保养 ，其 特点有： a) 最小 高 度 290mm,可 选 用地 面 和藏 地 两 种 型 式 安装（藏 地 时无 大 坡 板11）； b) 具 有电动气锁安全保险装置6； c) 带 有液 压间 隙 消 除器10（在副 台面 上），可 在两 个 方 向 上移 动（行 程 45mm）； d) 配备紧 急 下降用手动泵 ，停 电时液 压系统亦 可 采 用手动将汽车下降； e) 调平安全状 态 由 光 电装置控制，精 度 和可 靠 性 高 。 本机由 机架 、液 压系统、气动系统和电气系统四部分组 成 ，其 具 体 结 构 见 图1： 1 上盖 体 2 二 次 举升小 车 3 底 座 4 内支 臂 STD-8240TX-A 四轮定位剪式举升机使用说明书 2 5 外支臂 6 锁齿装置 7 转角盘槽 8 侧滑板 9 控制柜 10 间隙消除器 11 大坡板（藏地式无此件） 3 主要技术参数 举升重量： 4000Kg 一次举升高度：2160mm 二次举升高度：400mm 举升时间： 65s 电机功率： 2.6kW 工作油压： 16--26Mpa 工作气压： 0.6—0.8Mpa 主机重量： 2500Kg 4 举升机外型尺寸（见图 2a 及图 2b） 图 2a 地面式举升机外形尺寸图 STD-8240TX-A 四轮定位剪式举升机使用说明书 3 图2b 藏地式举升机外形尺寸图 5 设备安装与调试 5.1 安装环境 设备应安装在无粉尘及其它污染且有足够照明（其照度不低于100 lx）的室内环境中，控制柜应选择在安全区域。 5.2 地...
