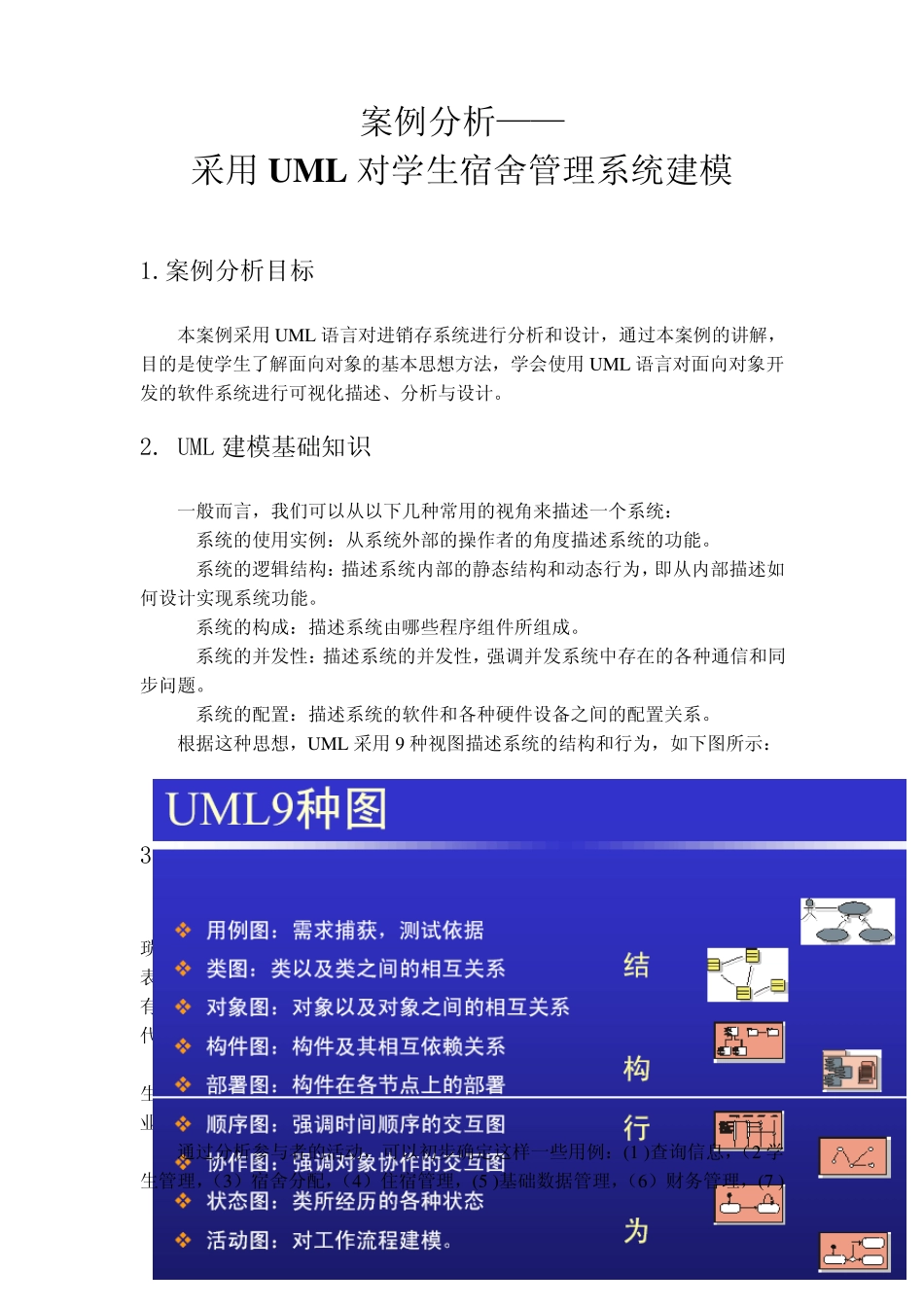

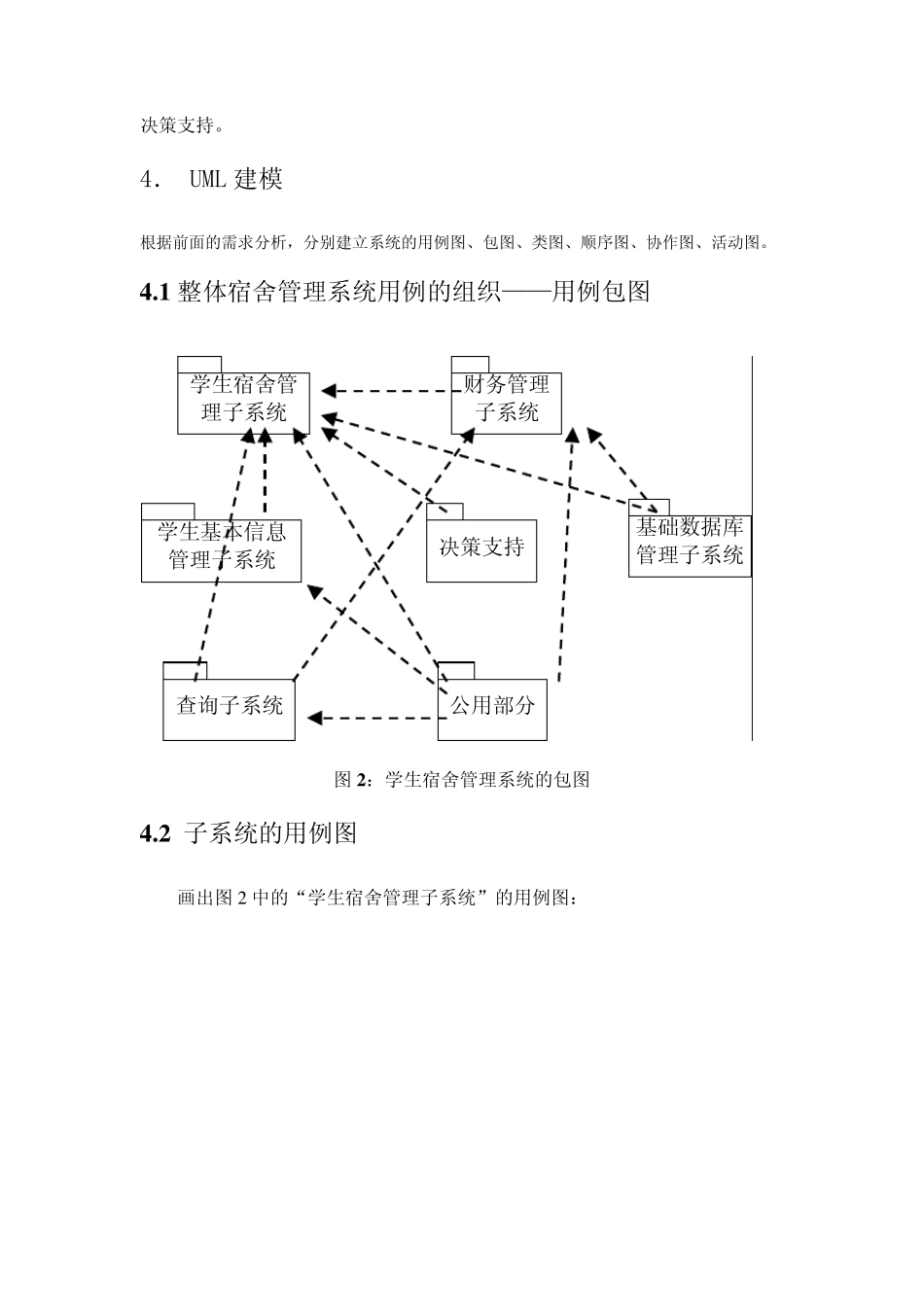

案例分析—— 采用 UML 对学生宿舍管理系统建模 1.案例分析目标 本案例采用 UML 语言对进销存系统进行分析和设计，通过本案例的讲解，目的是使学生了解面向对象的基本思想方法，学会使用 UML 语言对面向对象开发的软件系统进行可视化描述、分析与设计。 2. UML 建模基础知识 一般而言，我们可以从以下几种常用的视角来描述一个系统： 系统的使用实例：从系统外部的操作者的角度描述系统的功能。 系统的逻辑结构：描述系统内部的静态结构和动态行为，即从内部描述如何设计实现系统功能。 系统的构成：描述系统由哪些程序组件所组成。 系统的并发性：描述系统的并发性，强调并发系统中存在的各种通信和同步问题。 系统的配置：描述系统的软件和各种硬件设备之间的配置关系。 根据这种思想，UML 采用 9 种视图描述系统的结构和行为，如下图所示： 图1 UML 视图 3. 案例简介——学生宿舍管理系统需求调查 随着近几年高校招生人数的不断扩大，学生的宿舍管理工作也越来越繁重和琐碎。比如：一年一度的新生住宿安 排 ； 每 个月 进行一次 的收 费 、统计及 打 印 报表 (包 括 ：水 费 、电 费 、热 水 费 )； 各种查询 问题等 等 。原 来有 的是靠 手 工完 成，有 的简单 报 表 是靠Word 或 Ex cel 完 成。现在仅 靠 传 统的办 法已 不能适 应 这个时代 的要 求，本作业 主 要 任 务 是采用 UML 对学生宿舍管理系统进行面向对象建模。 通过对系统的分析，我可以找 到 这样 一些参 与者：一般的查询 者、住宿的学生用户 、时 钟 、财 务 管理人员 、系统管理员 、学生工作人员 、宿舍管理人员 、物业 管理人员 和人事 经 理等 。 通过分析参 与者的活 动，可以初 步确 定 这样 一些用例：(1 )查询 信息 ，（ 2 学生管理，（ 3） 宿舍分配，（ 4） 住宿管理，(5 )基础数据管理，（ 6） 财 务 管理，(7 )决策支持。 4． UML 建模 根据前面的需求分析，分别建立系统的用例图、包图、类图、顺序图、协作图、活动图。 4 .1 整体宿舍管理系统用例的组织——用例包图 学生宿舍管理子系统学生基本信息管理子系统查询子系统财务管理子系统决策支持基础数据库管理子系统公用部分 图2 ：学生宿舍管理系统的包图 4 .2 子系统的用例图 画出图2 中的“学生宿舍管理子系统”的用例图： 学生工作人员信息管理员一般用户财...
