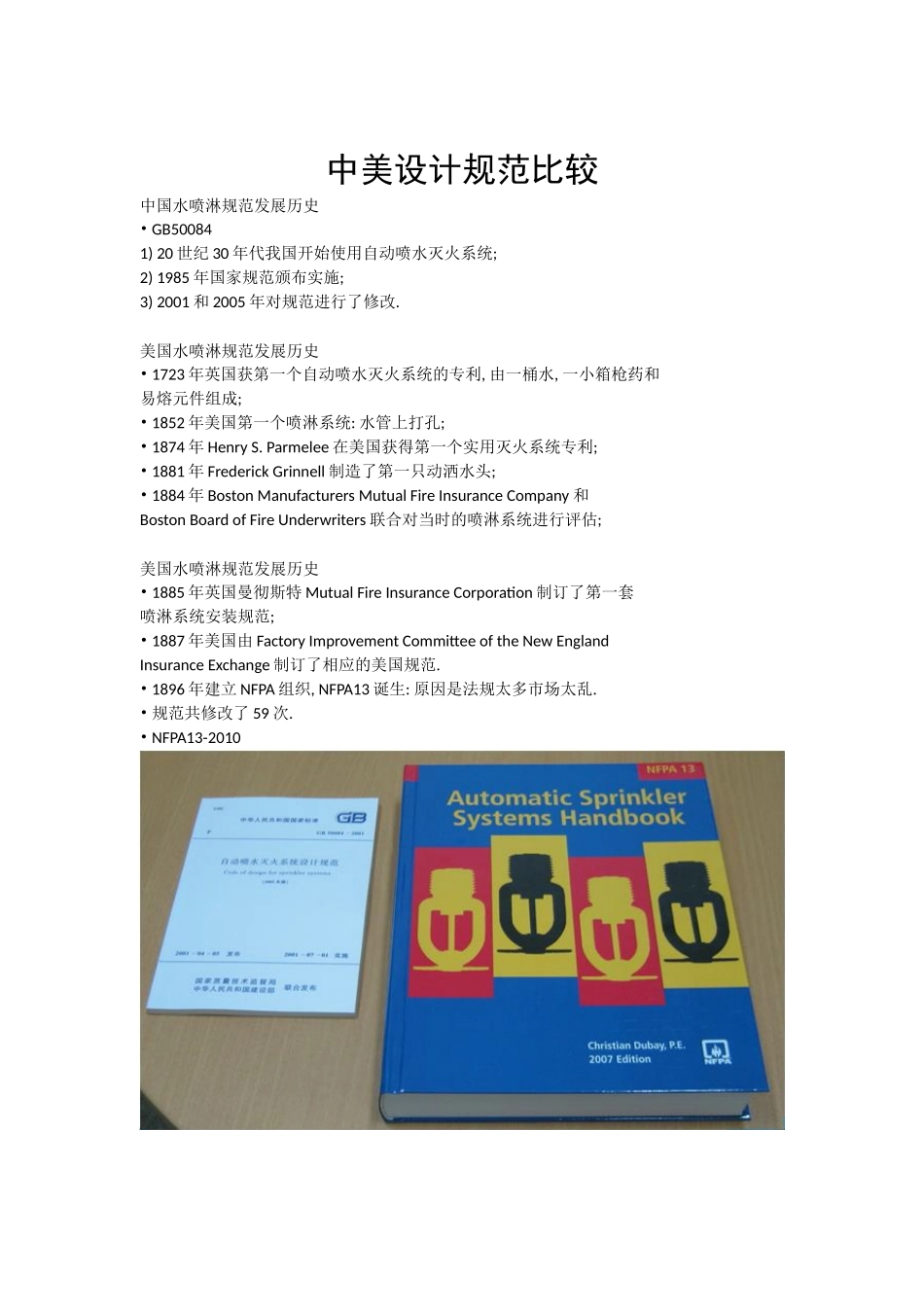

中美设计规范比较中国水喷淋规范发展历史•GB500841)20世纪30年代我国开始使用自动喷水灭火系统;2)1985年国家规范颁布实施;3)2001和2005年对规范进行了修改.美国水喷淋规范发展历史•1723年英国获第一个自动喷水灭火系统的专利,由一桶水,一小箱枪药和易熔元件组成;•1852年美国第一个喷淋系统:水管上打孔;•1874年HenryS.Parmelee在美国获得第一个实用灭火系统专利;•1881年FrederickGrinnell制造了第一只动洒水头;•1884年BostonManufacturersMutualFireInsuranceCompany和BostonBoardofFireUnderwriters联合对当时的喷淋系统进行评估;美国水喷淋规范发展历史•1885年英国曼彻斯特MutualFireInsuranceCorporation制订了第一套喷淋系统安装规范;•1887年美国由FactoryImprovementCommitteeoftheNewEnglandInsuranceExchange制订了相应的美国规范.•1896年建立NFPA组织,NFPA13诞生:原因是法规太多市场太乱.•规范共修改了59次.•NFPA13-2010危险等级的划分•危险等级(NFPA13)1.重要性:决定了喷头,喷水强度,作用面积,喷头间距,及ESFR喷头的保护高度和压力的要求,从而又影响到泵的选择等;2.根据经验判断危险等级;3.危险等级的认可.危险等级的划分-中国•轻危险级•中危险级–I级–II级•严重危险等级–I级–II级•仓库危险等级–I级(NFPAI&II级商品)–II级(NFPAIII&IV级商品,B,C组塑料)–III级(NFPAA组塑料)危险等级的划分–场所举例轻危险等级场所举例GB50084NFPA13建筑高度为24m以下的旅馆;仅在走道设置闭式系统的建筑等；教堂、夜总会、俱乐部、教育机构、医院、社会事业机构、图书馆、藏书库、博物馆、康复院、办公室(包括书籍处理)、住宅、饭店座位区、剧院、观众厅(舞台部分除外)、不使用的阁楼。中危险Ⅰ等级场所举例GB50084NFPA13高层民用建筑－酒店、办公楼、广电楼等公共建筑（含高层）--医院、疗养院图书馆(除书库外)、档案馆、展览馆影剧院、音乐厅(除舞台外)等娱乐场所，商场≤5000sq.m，地下商场≤1000sq.m，飞机场、火车站、码头等文化遗产建筑—木结构古建筑，国家文物保护单位工业建筑—食品，家用电器，玻璃制品等工厂的备料车间与生产车间汽车停车库或陈列室面包店饮料制造车间罐头车间奶产品生产和加工车间电子车间玻璃或玻璃制品车间洗衣店饭店餐厅食品加工区。中危险Ⅱ等级场所举例GB50084NFPA13书库、舞台(葡萄架除外),停车场商场>5000sq.m、地下商场>1000sq.m含有大量可燃物的工业场合,例如：木材、造纸、酒（啤酒除外），皮革,烟草,制药,谷物加工等机床车间、金属加工厂、纸桨或纸加工厂、邮电局、印刷厂、汽车修理厂、舞台、纺织品工厂、轮胎工厂、卷烟厂、木头或木制品工厂。严重危险Ⅰ等级场所举例GB50084NFPA13印刷厂，酒精制品，可燃液体制品等工厂的备料车间，净高度不超过8m,物品高度超过3.5m的自选商场等飞机修理库、易燃液体操作区域、压铸制造、印刷(墨水闪点＜38℃、橡胶回收处理、纺织材料混合,橡胶回收，等。严重危险Ⅱ等级场所举例GB50084NFPA13易燃液体喷雾操作区域,固体易燃物品,油漆、沥青制品，溶剂清洗喷涂，可燃的气溶胶制品,摄影棚,舞台葡萄架下部沥青、易燃液体喷雾、塑料加工、清漆溶剂清洗喷涂，塑料加工等危险等级的划分GB50084NFPA13轻危险级轻危险级中危险级Ⅰ中危险级Ⅱ中危险级Ⅰ&Ⅱ，严重危险级Ⅰ严重危险级Ⅰ&Ⅱ严重危险级Ⅰ&Ⅱ仓库危险级Ⅰ仓库危险级Ⅰ&Ⅱ仓库危险级Ⅱ仓库危险级Ⅲ&Ⅳ，B，C组塑料仓库危险级ⅢA组塑料喷头动作温度的选择•目的1)确保喷头不意外打开;2)控制作用面积内喷头开启数量.•国标闭式喷头公称动作温度宜高于环境最高温度30°C;喷头动作温度的选择顶棚最高温度（℃）洒水喷头动作温度（℃）温度分类3857-77普温6679-107中温107121-149高温149163-191Extrahigh191204-246Veryextrahigh246260-302Ultrahigh625343Ultrahigh持续喷水时间中国（分钟）美国（分钟）轻危6030中危6060-90严危6090-120仓库ESFR60其它：90-120（不同高度和危险等级）;强度/面积方法保护III级货架商品喷水时间>120ESFR60其它：90-120（不同高度和危险等级）橡胶轮胎ESFR60;Lacedtires180,其它>=180系统尺寸美国（m2）中国轻危48...
