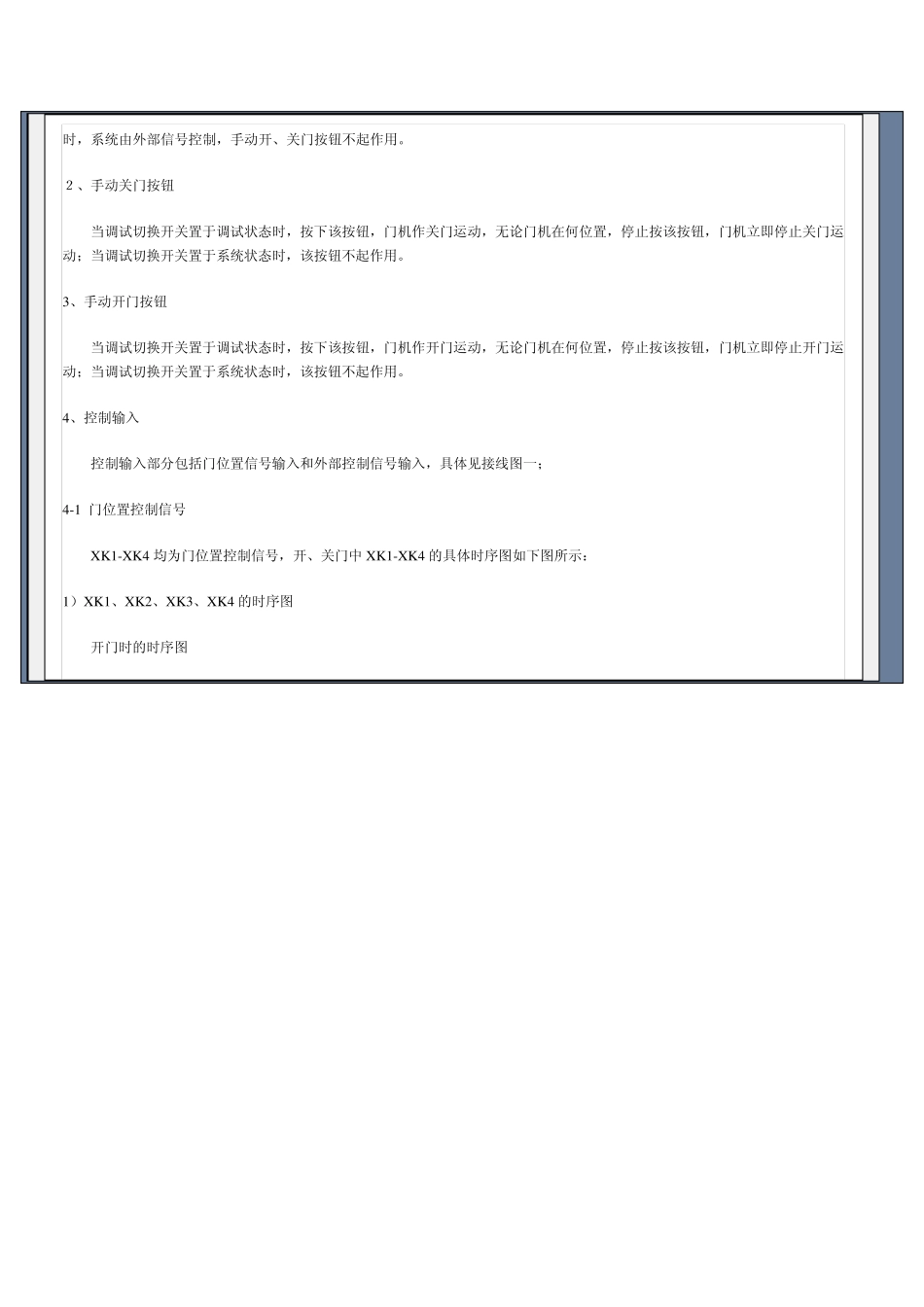

当前位置：首页>>维修资料 宁波申菱门机系统使用手册 TKP131-0.5/0.6/0.7 型 增清 收集整理 一、系统的构成 宁波申菱门机变频调速系统硬件部分采用日本松下公司的 VF-7F 0.4kw 的变频器，FP1-C14 型可编程控制器，门机运行变速位置由双稳态开关控制。 1、 变频器内部接线如下图 (点击这里查看清晰图片） 二、开关端子功能简述 1、切换开关 当开关置于调试状态时，系统对外部信号不响应，按下手动开、关门按钮时，门机按要求关门或开门；当开关置于系统状态 时，系统由外部信号控制，手动开、关门按钮不起作用。 ２、手动关门按钮 当调试切换开关置于调试状态时，按下该按钮，门机作关门运动，无论门机在何位置，停止按该按钮，门机立即停止关门运动；当调试切换开关置于系统状态时，该按钮不起作用。 3、手动开门按钮 当调试切换开关置于调试状态时，按下该按钮，门机作开门运动，无论门机在何位置，停止按该按钮，门机立即停止开门运动；当调试切换开关置于系统状态时，该按钮不起作用。 4、控制输入 控制输入部分包括门位置信号输入和外部控制信号输入，具体见接线图一； 4-1 门位置控制信号 X K 1-X K 4 均为门位置控制信号，开、关门中 X K 1-X K 4 的具体时序图如下图所示： 1）X K 1、X K 2、X K 3、X K 4 的时序图 开门时的时序图 关门时的时序图 ２）磁性开关位置： 注：开门起始区没有根据磁开关的位置定，而是根据时间设定，程序设定为１ｓ。 ４-2 外部控制信号 七芯电缆中１＃线为输入公共端，２＃线为开门信号输入，３＃线为关门信号输入。 ５、控制输出 输出部分如图一所示，其中七芯电缆中４＃线为输出公共端，５＃线为开门到位输出，６＃线为关门到位输出。 ６、电源输入部分 三芯电缆为本控制器的电源输入电缆，黄绿线为电源接地，１＃线和２＃线为电源输入，其输入要求为单相交流200-240V ，且电压是稳定电压。 三、控制曲线及相关参数说明 本变频器位置控制采用双稳态磁开关，门机加、减速位置可根据磁性开关位置自行调整，以满足不同的用户要求。门机开门的曲线由Ｐ01，P02，P36，P37，P38 等五个参数控制，关门曲线由 P32，P33，P34，P39-P44 等参数控制。具体参数功能说明如下： P01--开门加速时间（第一加速时间） P02--开门减速时间（第一减速时间） P36--开门快速频率（预设频率 6） P37--开门高速频率（预设频率 7） P38--开门低速频率（预设频...
