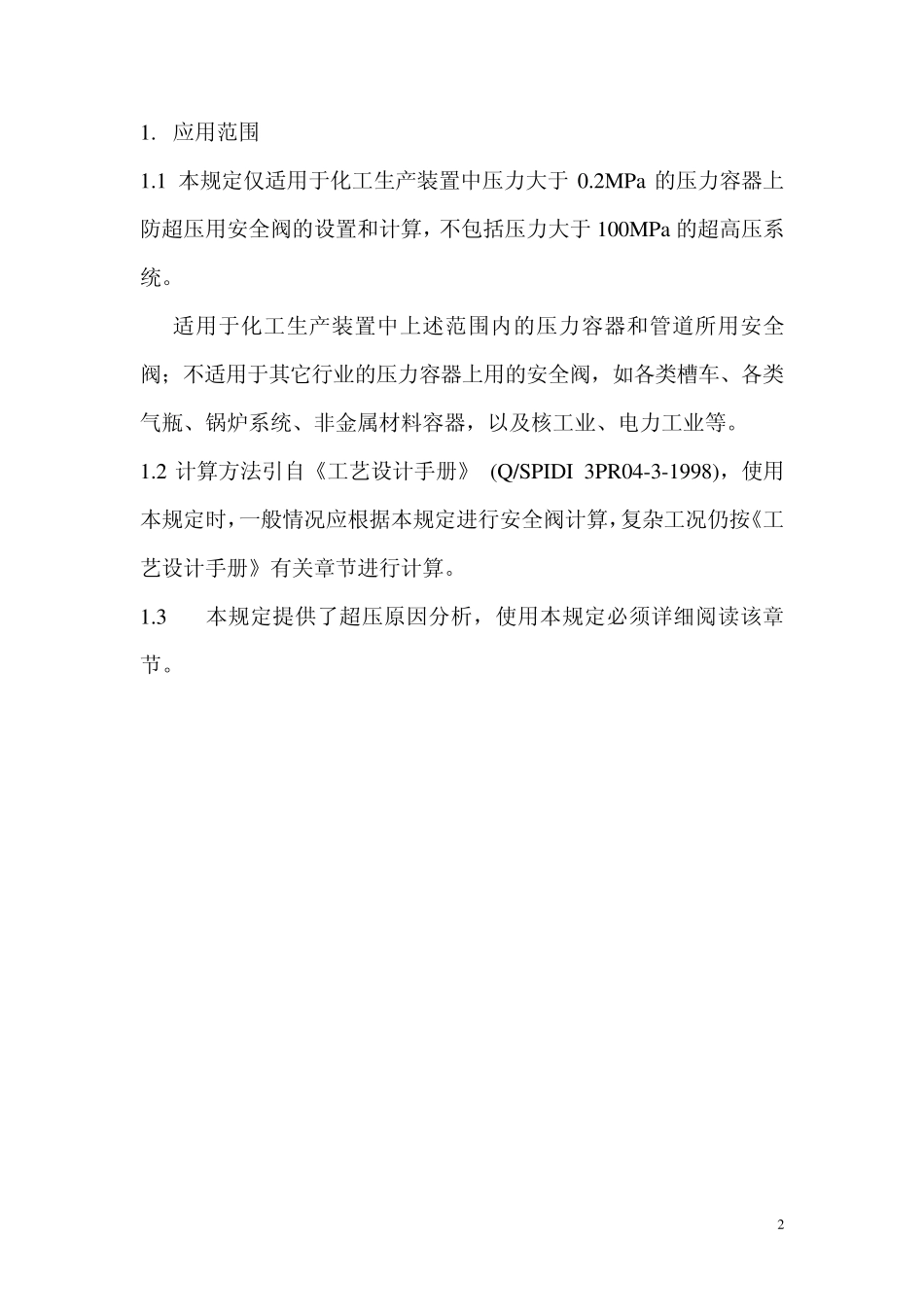

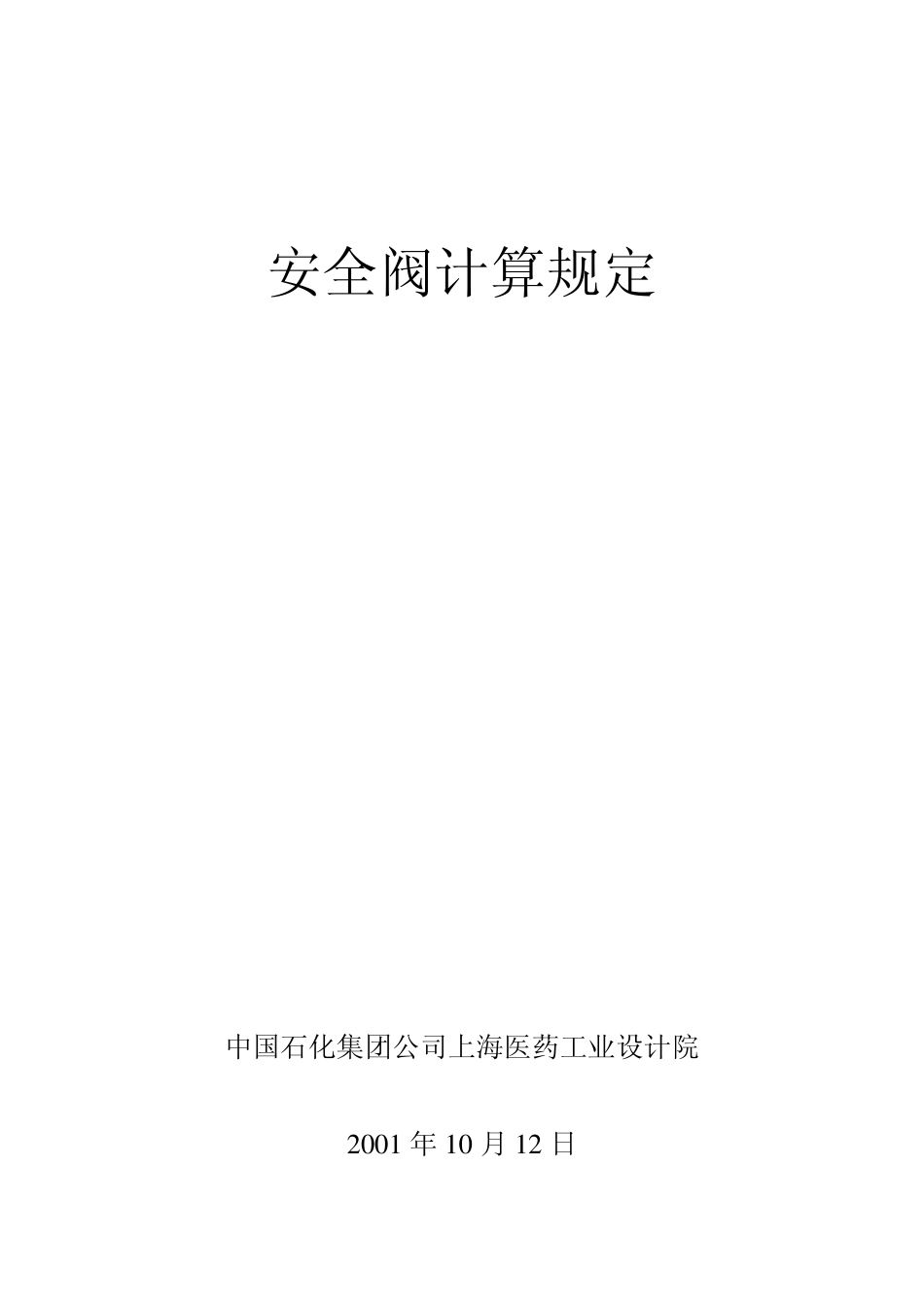

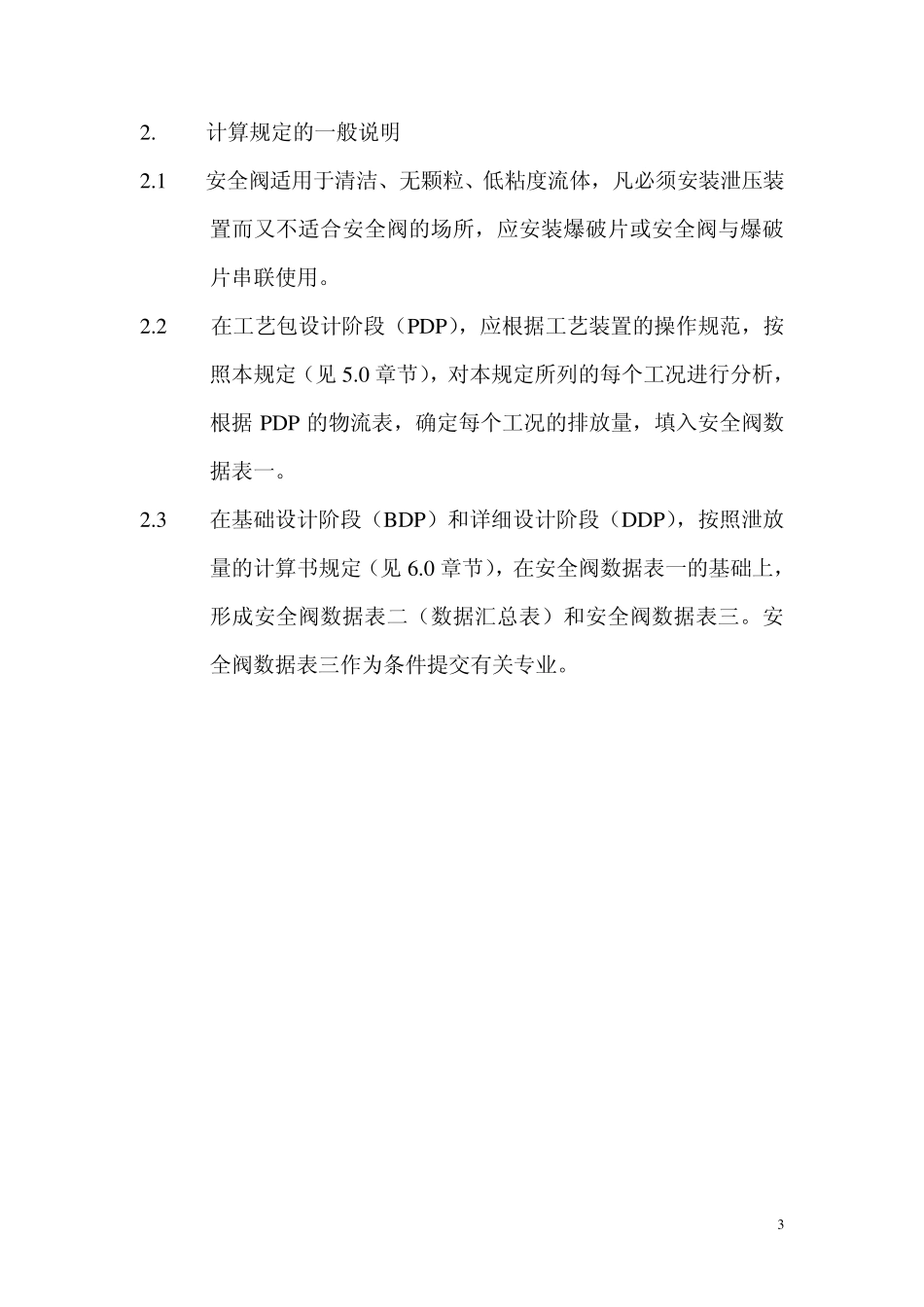

安全阀计算规定 中国石化集团公司上海医药工业设计院 2 0 0 1 年 1 0 月 1 2 日 2 1. 应用范围 1.1 本规定仅适用于化工生产装置中压力大于0.2MPa 的压力容器上防超压用安全阀的设置和计算，不包括压力大于100MPa的超高压系统。 适用于化工生产装置中上述范围内的压力容器和管道所用安全阀；不适用于其它行业的压力容器上用的安全阀，如各类槽车、各类气瓶、锅炉系统、非金属材料容器，以及核工业、电力工业等。 1.2 计算方法引自《工艺设计手册》 (Q/SPIDI 3PR04-3-1998)，使用本规定时，一般情况应根据本规定进行安全阀计算，复杂工况仍按《工艺设计手册》有关章节进行计算。 1.3 本规定提供了超压原因分析，使用本规定必须详细阅读该章节。 3 2. 计算规定的一般说明 2.1 安全阀适用于清洁、无颗粒、低粘度流体，凡必须安装泄压装置而又不适合安全阀的场所，应安装爆破片或安全阀与爆破片串联使用。 2.2 在工艺包设计阶段（PDP），应根据工艺装置的操作规范，按照本规定（见 5.0 章节），对本规定所列的每个工况进行分析，根据 PDP的物流表，确定每个工况的排放量，填入安全阀数据表一。 2.3 在基础设计阶段（BDP）和详细设计阶段（DDP），按照泄放量的计算书规定（见 6.0 章节），在安全阀数据表一的基础上，形成安全阀数据表二（数据汇总表）和安全阀数据表三。安全阀数据表三作为条件提交有关专业。 3.0 术语定义 3．1 积聚（accumulation）：在安全阀泄放过程中，超过容器的最大允许工作压力的压力，用压力单位或百分数表示。最大允许积聚由应用的操作规范和火灾事故制定。 3．2 背压（back pressure）：是由于泄放系统有压力而存在于安全阀出口处的压力，背压有固定的和变化的两种形式。背压是附加背压和积聚背压之和。 3．3 附加背压（superimposed back pressure）：当安全阀启动时，存在于安全阀出口的静压，它是由于其它阀排放而造成的压力，它有两种形式，固定的和变化的。 3．4 积聚背压（built-up back pressure）：泄压阀打开后由于流动使泄放主管中增加的压力。 3．5 最大允许积聚压力（maximum allowable accumulated pressure）：是最大允许工作压力与最大允许积聚之和。 3．6 最大允许工作压力（maximum allowable working pressure）：系指在设计温度下，容器顶部所允许承受的最大压力。这压力基于设备计算中的正常厚度、金属腐蚀裕度、负载和压力。最大允许...
