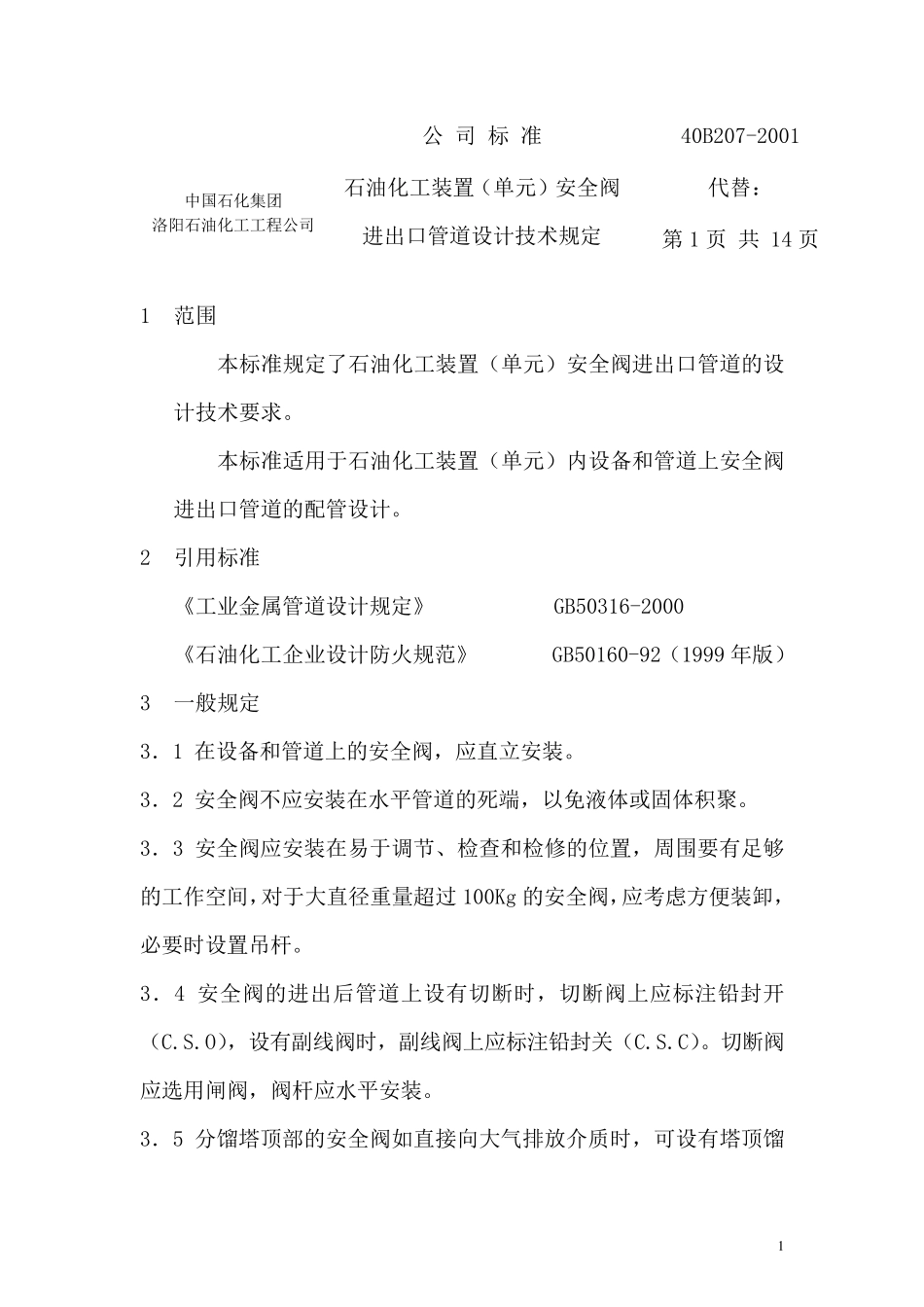

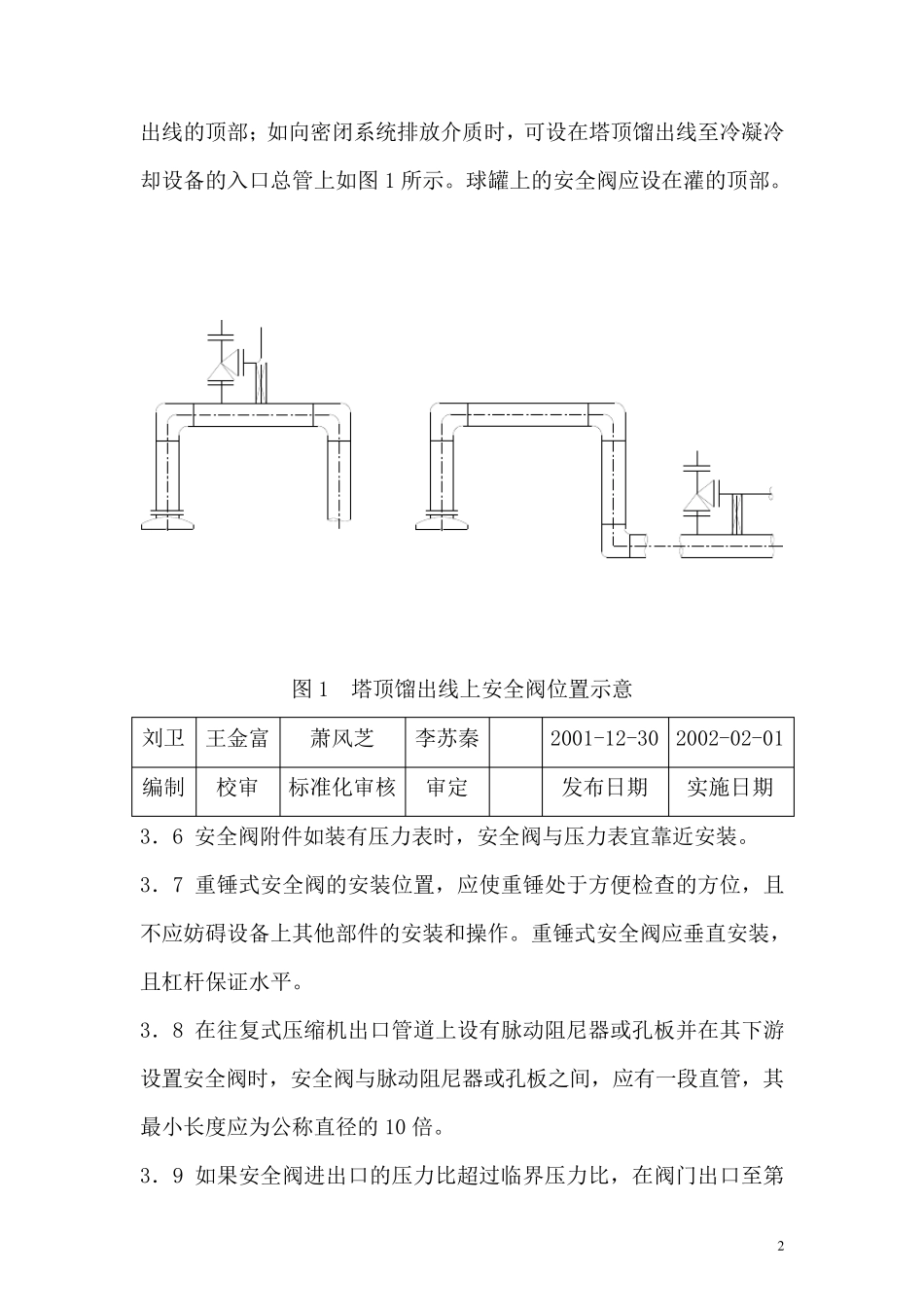

1 中国石化集团 洛阳石油化工工程公司 公 司 标 准 40B207-2001 石油化工装置（单元）安全阀进出口管道设计技术规定 代替： 第1 页 共 14 页 1 范围 本标准规定了石油化工装置（单元）安全阀进出口管道的设计技术要求。 本标准适用于石油化工装置（单元）内设备和管道上安全阀进出口管道的配管设计。 2 引用标准 《工业金属管道设计规定》 GB50316-2000 《石油化工企业设计防火规范》 GB50160-92（1999 年版） 3 一般规定 3．1 在设备和管道上的安全阀，应直立安装。 3．2 安全阀不应安装在水平管道的死端，以免液体或固体积聚。 3．3 安全阀应安装在易于调节、检查和检修的位置，周围要有足够的工作空间，对于大直径重量超过 100Kg 的安全阀，应考虑方便装卸，必要时设置吊杆。 3．4 安全阀的进出后管道上设有切断时，切断阀上应标注铅封开（C.S.O），设有副线阀时，副线阀上应标注铅封关（C.S.C）。切断阀应选用闸阀，阀杆应水平安装。 3．5 分馏塔顶部的安全阀如直接向大气排放介质时，可设有塔顶馏 2 出线的顶部；如向密闭系统排放介质时，可设在塔顶馏出线至冷凝冷却设备的入口总管上如图1 所示。球罐上的安全阀应设在灌的顶部。 图1 塔顶馏出线上安全阀位置示意 刘卫 王金富 萧风芝 李苏秦 2001-12-30 2002-02-01 编制 校审 标准化审核 审定 发布日期 实施日期 3．6 安全阀附件如装有压力表时，安全阀与压力表宜靠近安装。 3．7 重锤式安全阀的安装位置，应使重锤处于方便检查的方位，且不应妨碍设备上其他部件的安装和操作。重锤式安全阀应垂直安装，且杠杆保证水平。 3．8 在往复式压缩机出口管道上设有脉动阻尼器或孔板并在其下游设置安全阀时，安全阀与脉动阻尼器或孔板之间，应有一段直管，其最小长度应为公称直径的10 倍。 3．9 如果安全阀进出口的压力比超过临界压力比，在阀门出口至第 3 一弯头应设置至少10 倍公称直径的直管段如图2。 图2 高压差安全阀出口管道 3．10 安全阀的配管应考虑因运转、开工、紧急事故情况及蒸汽吹扫等而引起的工况变化，配管设计时应使这些条件下的热应力控制在许用应力以内。 3．11 当安全阀出口排入大气时，在出口管中心线产生与流向相反的作用力，安全阀出口处应合理设置支架以承受反作用力，反作用力的计算见附录 A。 4 安全阀进口管道设计 4．1 安全阀进口管道的压力损失宜小于安全阀定压值的3%，为此在设计上应考...
