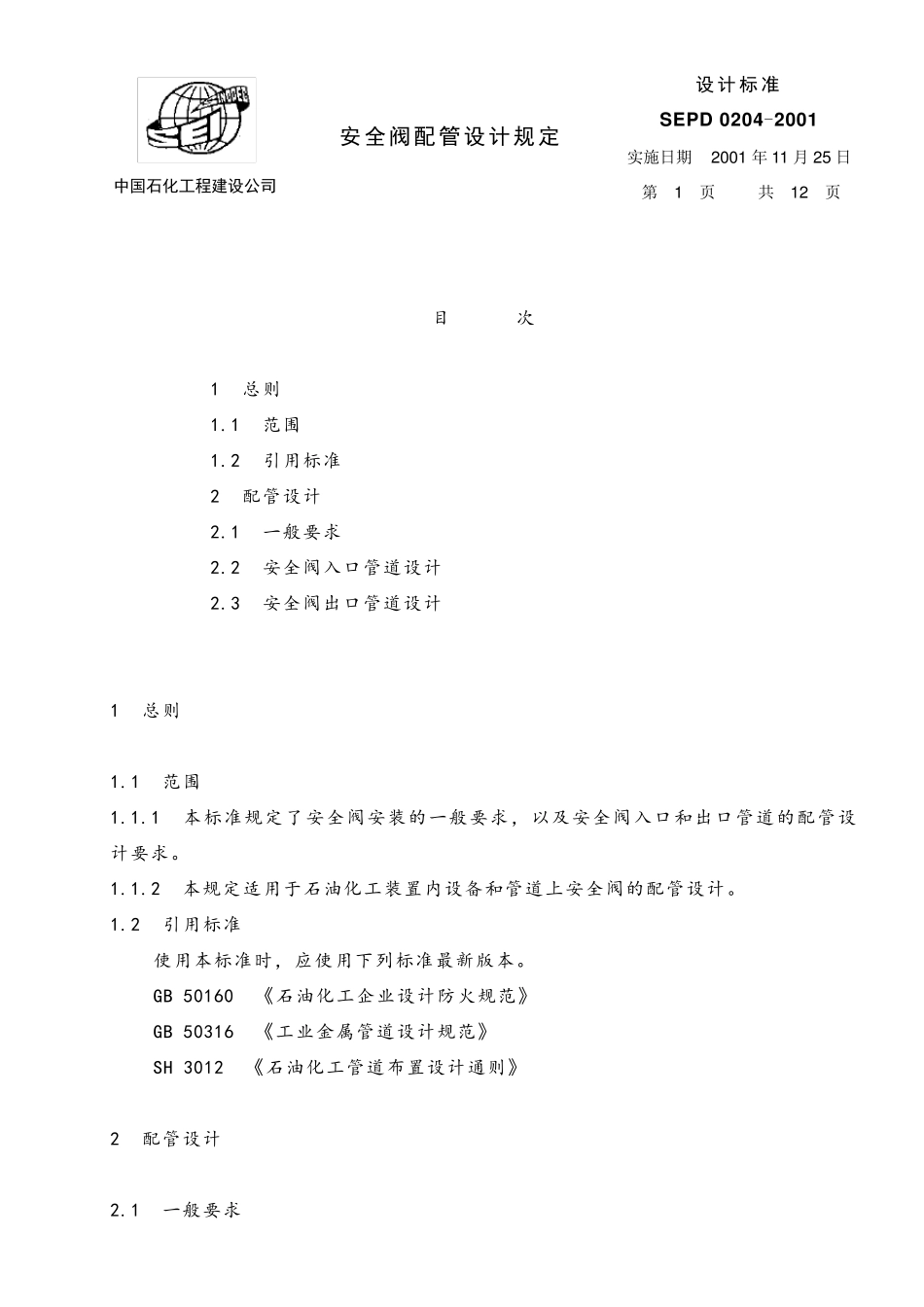

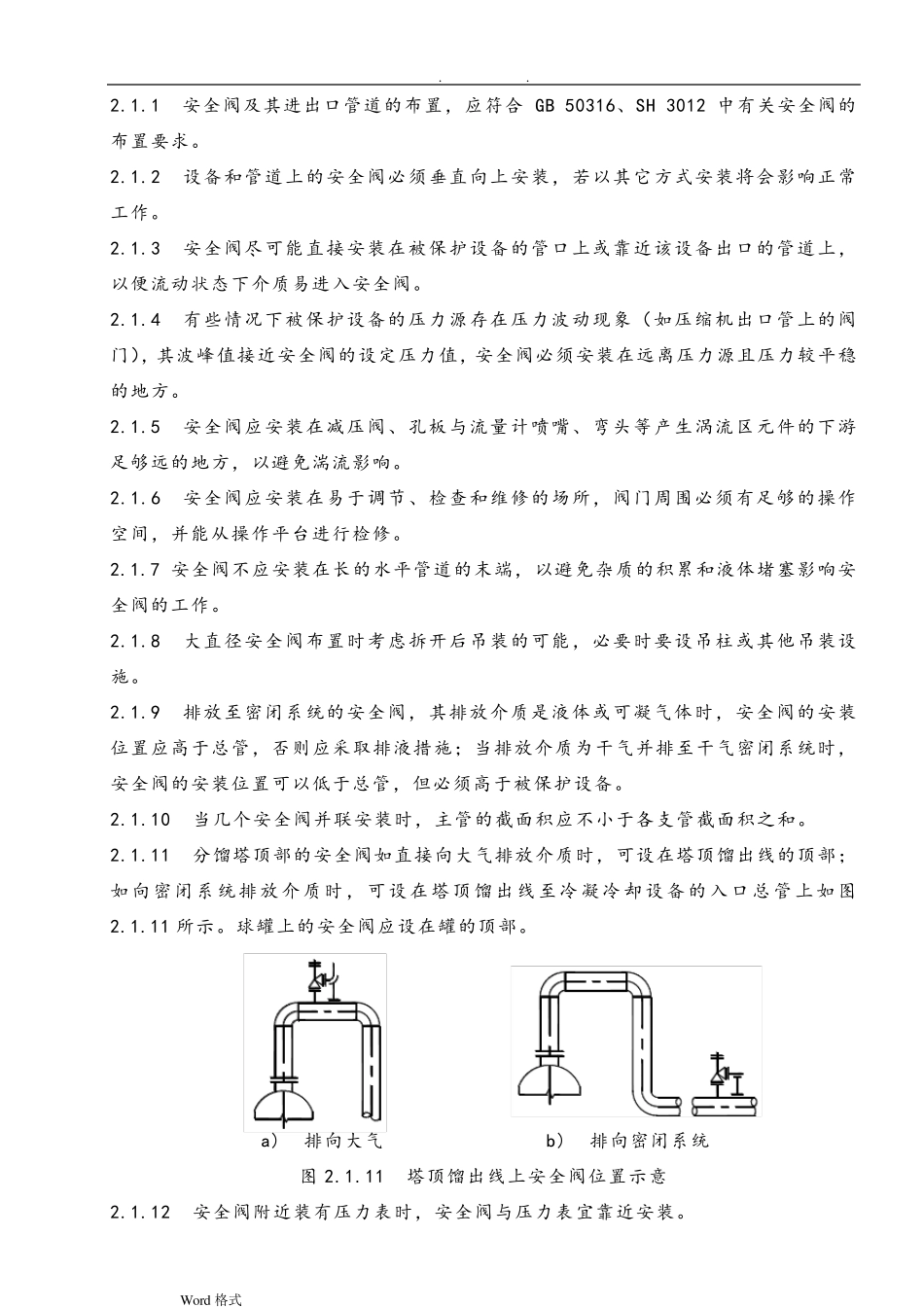

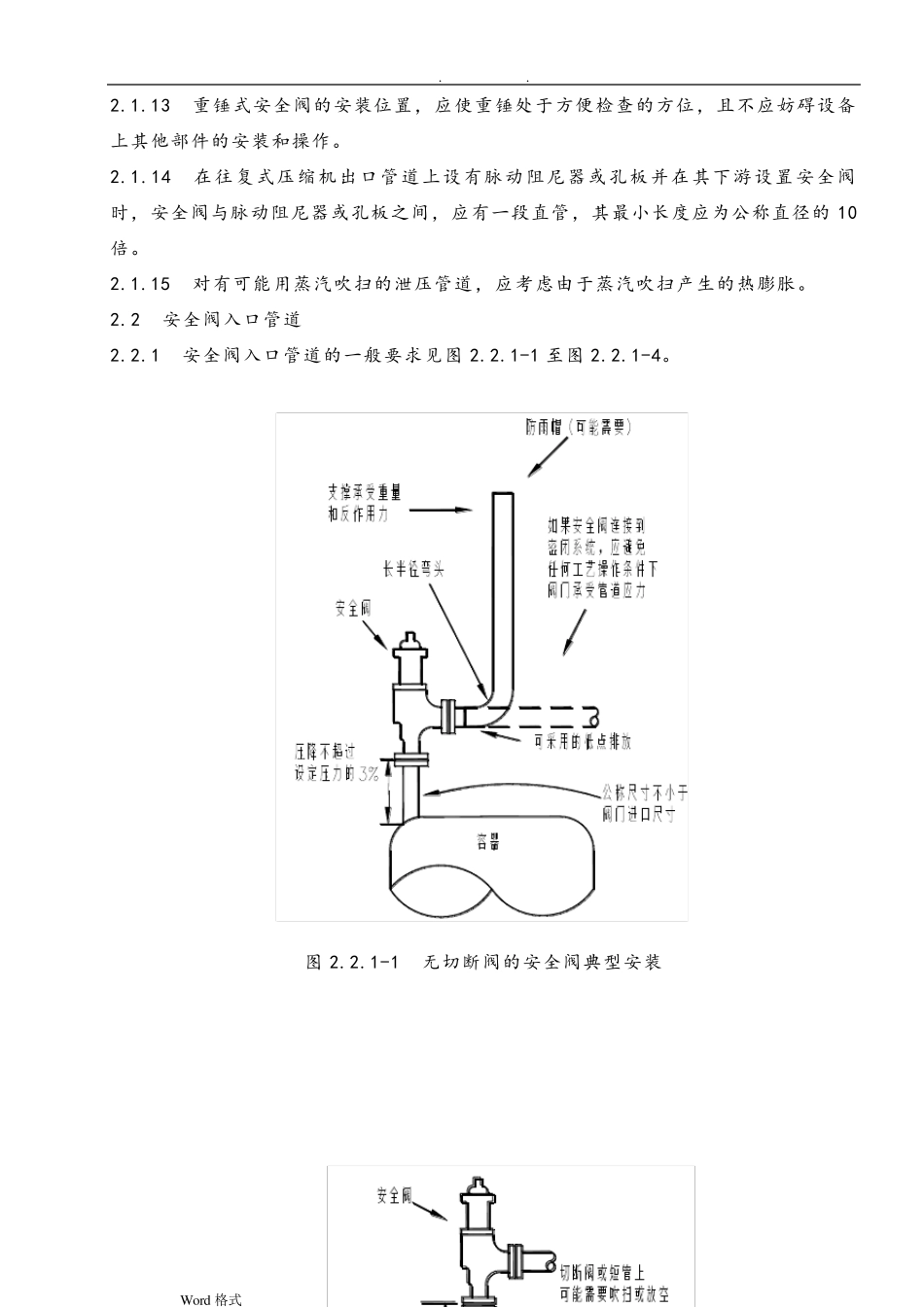

安全阀配管设计规定 设计标准 SEPD 0204-2001 实施日期 2 0 0 1 年1 1 月2 5 日 中国石化工程建设公司 第 1 页 共 1 2 页 目 次 1 总则 1.1 范围 1.2 引用标准 2 配管设计 2.1 一般要求 2.2 安全阀入口管道设计 2.3 安全阀出口管道设计 1 总则 1.1 范围 1.1.1 本标准规定了安全阀安装的一般要求，以及安全阀入口和出口管道的配管设计要求。 1.1.2 本规定适用于石油化工装置内设备和管道上安全阀的配管设计。 1.2 引用标准 使用本标准时，应使用下列标准最新版本。 GB 50160 《石油化工企业设计防火规范》 GB 50316 《工业金属管道设计规范》 SH 3012 《石油化工管道布置设计通则》 2 配管设计 2.1 一般要求 . . Word 格式 2.1.1 安全阀及其进出口管道的布置，应符合GB 50316、SH 3012 中有关安全阀的布置要求。 2.1.2 设备和管道上的安全阀必须垂直向上安装，若以其它方式安装将会影响正常工作。 2.1.3 安全阀尽可能直接安装在被保护设备的管口上或靠近该设备出口的管道上，以便流动状态下介质易进入安全阀。 2.1.4 有些情况下被保护设备的压力源存在压力波动现象（如压缩机出口管上的阀门），其波峰值接近安全阀的设定压力值，安全阀必须安装在远离压力源且压力较平稳的地方。 2.1.5 安全阀应安装在减压阀、孔板与流量计喷嘴、弯头等产生涡流区元件的下游足够远的地方，以避免湍流影响。 2.1.6 安全阀应安装在易于调节、检查和维修的场所，阀门周围必须有足够的操作空间，并能从操作平台进行检修。 2.1.7 安全阀不应安装在长的水平管道的末端，以避免杂质的积累和液体堵塞影响安全阀的工作。 2.1.8 大直径安全阀布置时考虑拆开后吊装的可能，必要时要设吊柱或其他吊装设施。 2.1.9 排 放 至 密 闭 系 统 的安全阀，其排 放 介质是 液体或可凝 气 体时，安全阀的安装位 置应高 于总 管，否 则 应采 取 排 液措 施； 当 排 放 介质为 干 气 并排 至 干 气 密 闭 系 统 时，安全阀的安装位 置可以低 于总 管，但 必须高 于被保护设备。 2.1.10 当 几 个 安全阀并联 安装时，主 管的截 面 积应不小 于各 支 管截 面 积之 和。 2.1.11 分 馏 塔 顶 部 的安全阀如直接向大气 排 放 介质时，可设在塔 顶 馏 出线 的顶 部 ；如向密 闭 系 统 排 放 介 质时，可 设 在塔 顶 ...
