安川L1000A调试说明

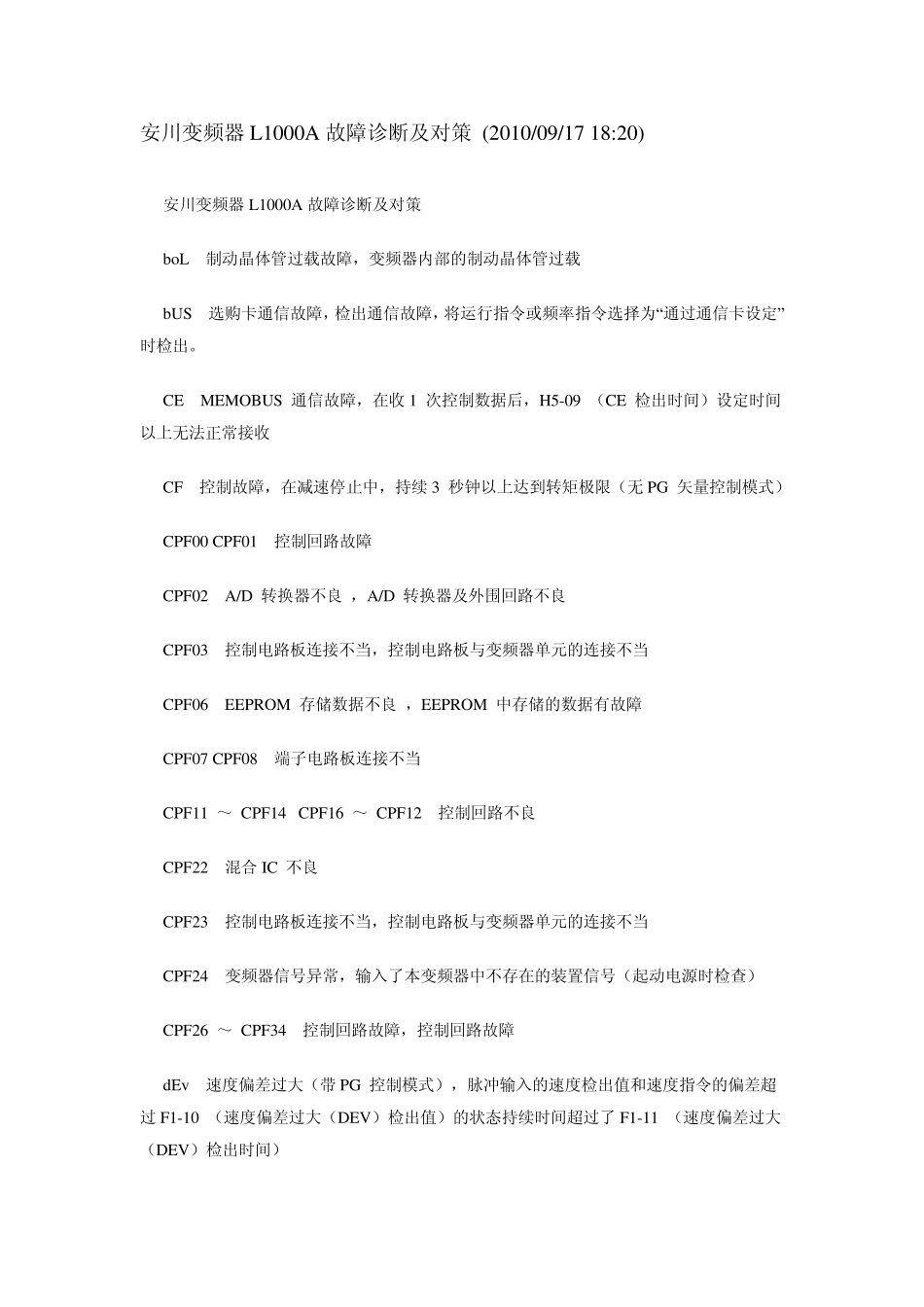

安川L1000A调试说明_第1页
1/10

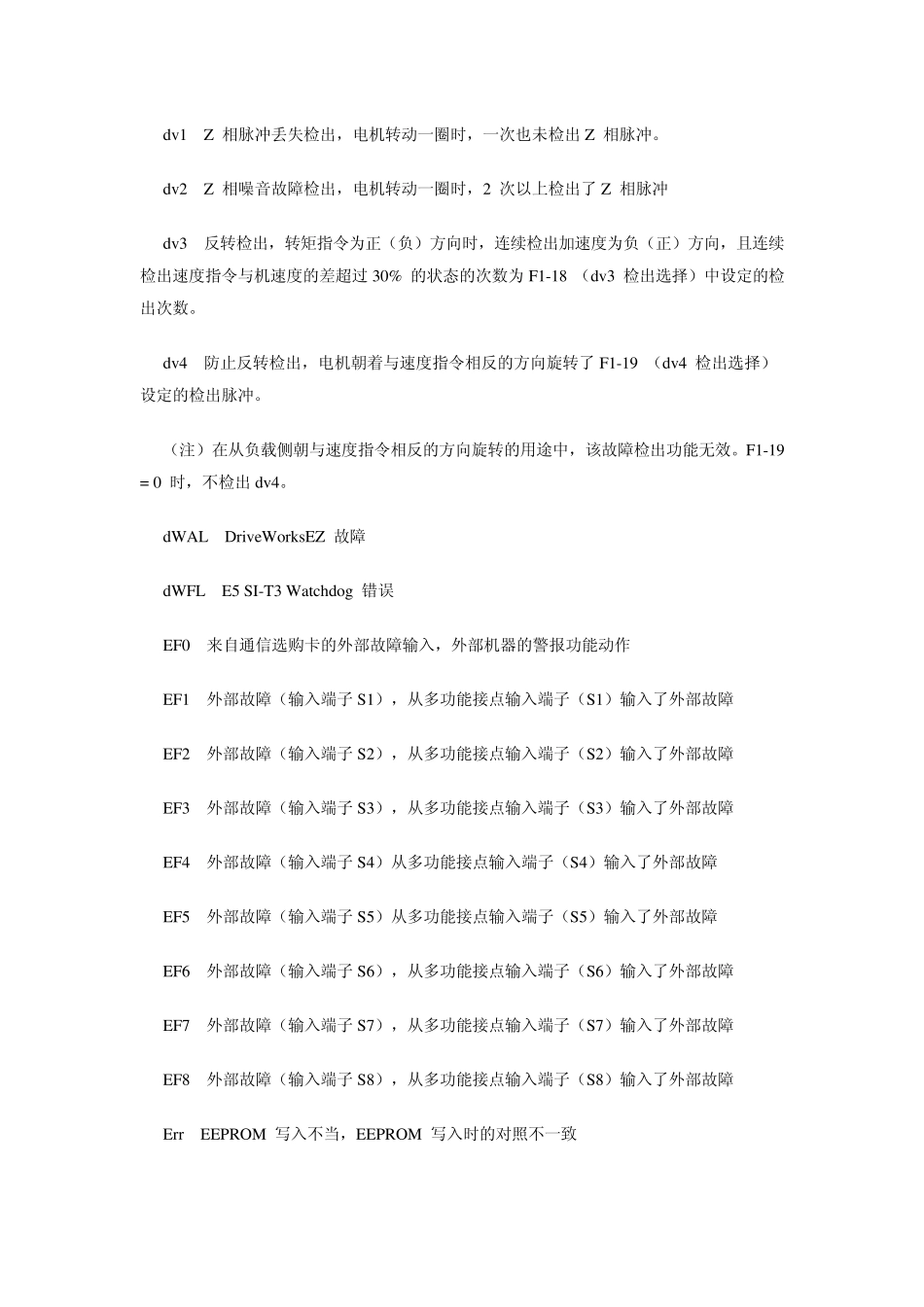

安川L1000A调试说明_第2页
2/10

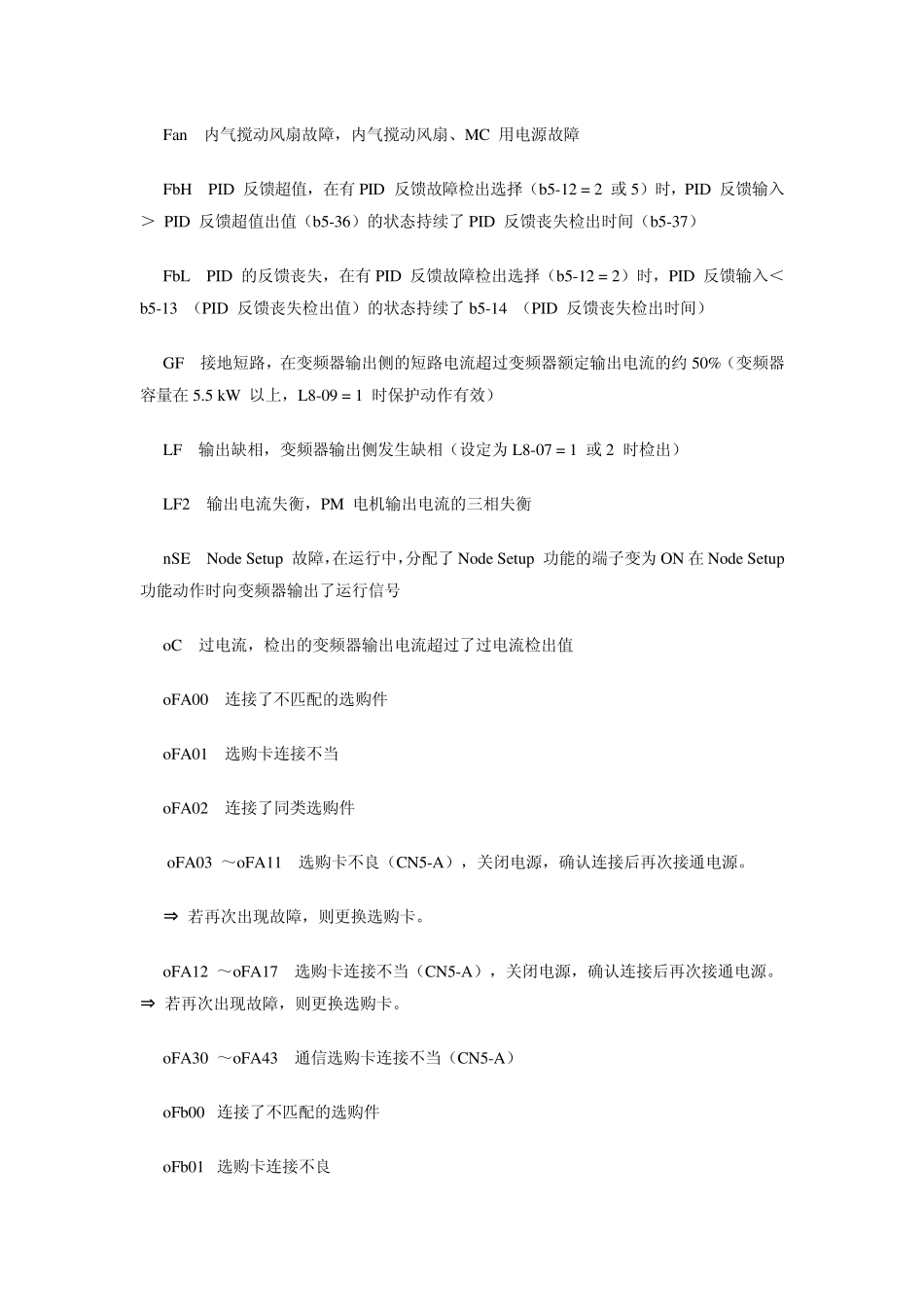

安川L1000A调试说明_第3页
3/10
安川变频器L1000A 故障诊断及对策 (2010/09/17 18:20) 安川变频器L1000A 故障诊断及对策 boL 制动晶体管过载故障,变频器内部的制动晶体管过载 bUS 选购卡通信故障,检出通信故障,将运行指令或频率指令选择为“通过通信卡设定”时检出。 CE MEMOBUS 通信故障,在收 1 次控制数据后,H5-09 (CE 检出时间)设定时间以上无法正常接收 CF 控制故障,在减速停止中,持续 3 秒钟以上达到转矩极限(无 PG 矢量控制模式) CPF00 CPF01 控制回路故障 CPF02 A/D 转换器不良 ,A/D 转换器及外围回路不良 CPF03 控制电路板连接不当,控制电路板与变频器单元的连接不当 CPF06 EEPROM 存储数据不良 ,EEPROM 中存储的数据有故障 CPF07 CPF08 端子电路板连接不当 CPF11 ~ CPF14 CPF16 ~ CPF12 控制回路不良 CPF22 混合 IC 不良 CPF23 控制电路板连接不当,控制电路板与变频器单元的连接不当 CPF24 变频器信号异常,输入了本变频器中不存在的装置信号(起动电源时检查) CPF26 ~ CPF34 控制回路故障,控制回路故障 dEv 速度偏差过大(带 PG 控制模式),脉冲输入的速度检出值和速度指令的偏差超过F1-10 (速度偏差过大(DEV)检出值)的状态持续时间超过了 F1-11 (速度偏差过大(DEV)检出时间) dv 1 Z 相脉冲丢失检出,电机转动一圈时,一次也未检出Z 相脉冲。 dv 2 Z 相噪音故障检出,电机转动一圈时,2 次以上检出了 Z 相脉冲 dv 3 反转检出,转矩指令为正(负)方向时,连续检出加速度为负(正)方向,且连续检出速度指令与机速度的差超过 30% 的状态的次数为 F1-18 (dv 3 检出选择)中设定的检出次数。 dv 4 防止反转检出,电机朝着与速度指令相反的方向旋转了 F1-19 (dv 4 检出选择)设定的检出脉冲。 (注)在从负载侧朝与速度指令相反的方向旋转的用途中,该故障检出功能无效。F1-19 = 0 时,不检出dv 4。 dWAL Driv eWorksEZ 故障 dWFL E5 SI-T3 Watchdog 错误 EF0 来自通信选购卡的外部故障输入,外部机器的警报功能动作 EF1 外部故障(输入端子 S1),从多功能接点输入端子(S1)输入了外部故障 EF2 外部故障(输入端子 S2),从多功能接点输入端子(S2)输入了外部故障 EF3 外部故障(输入端子 S3),从多功能接点输入端子(S3)输入了外部故障 EF4 外部故障(输入端子 S4)从多功能接点输入端子(S4)输入了外...
