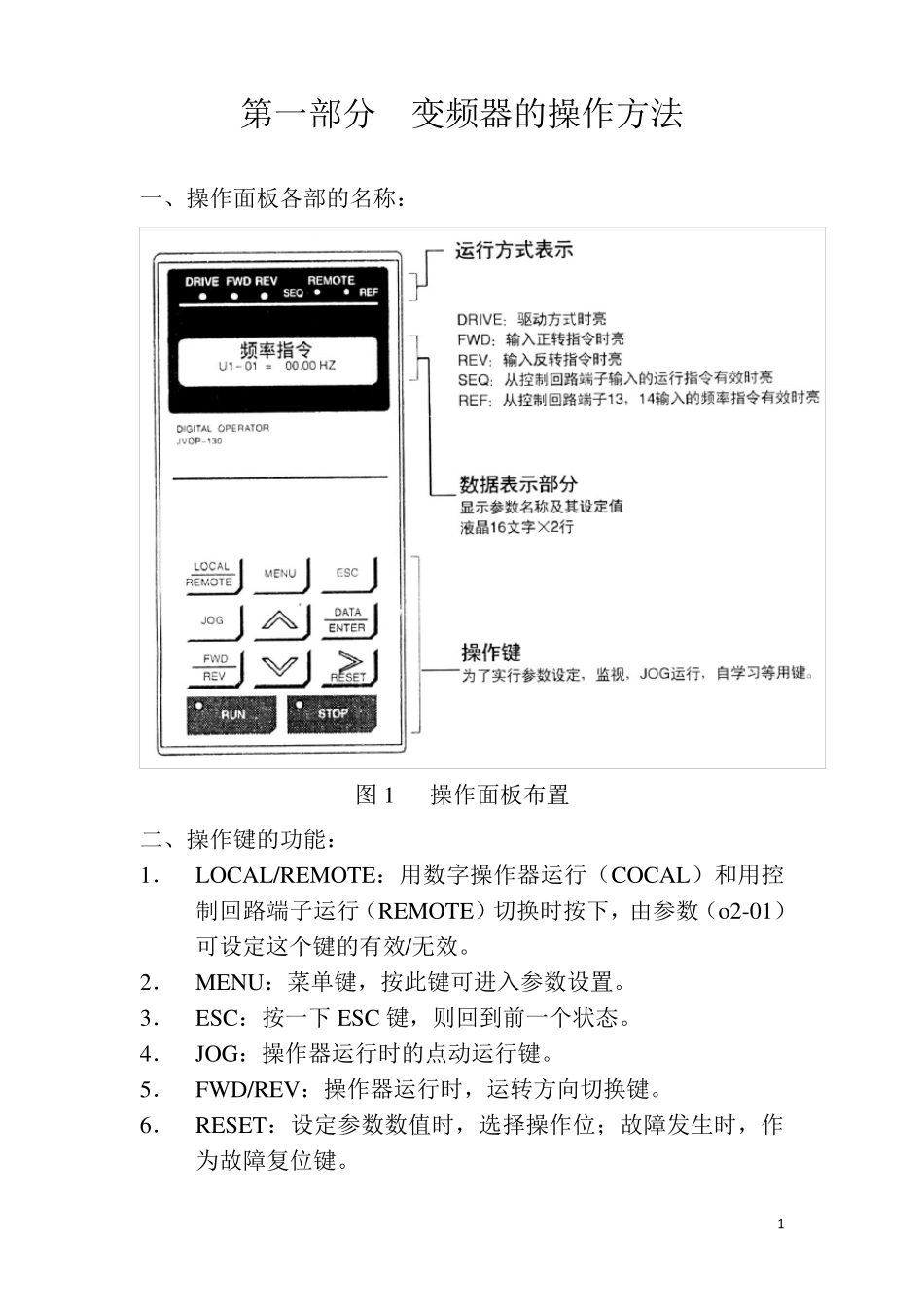

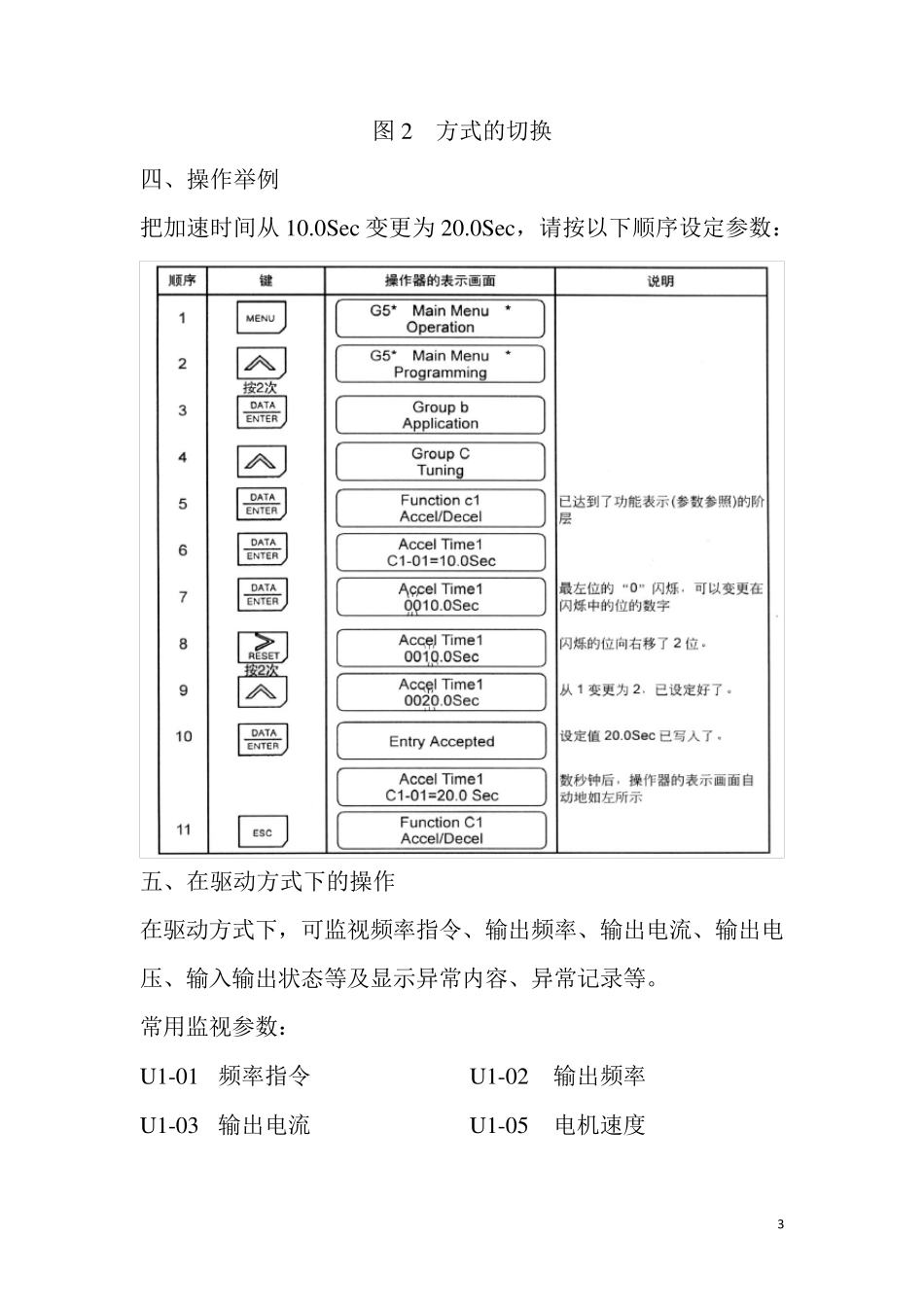

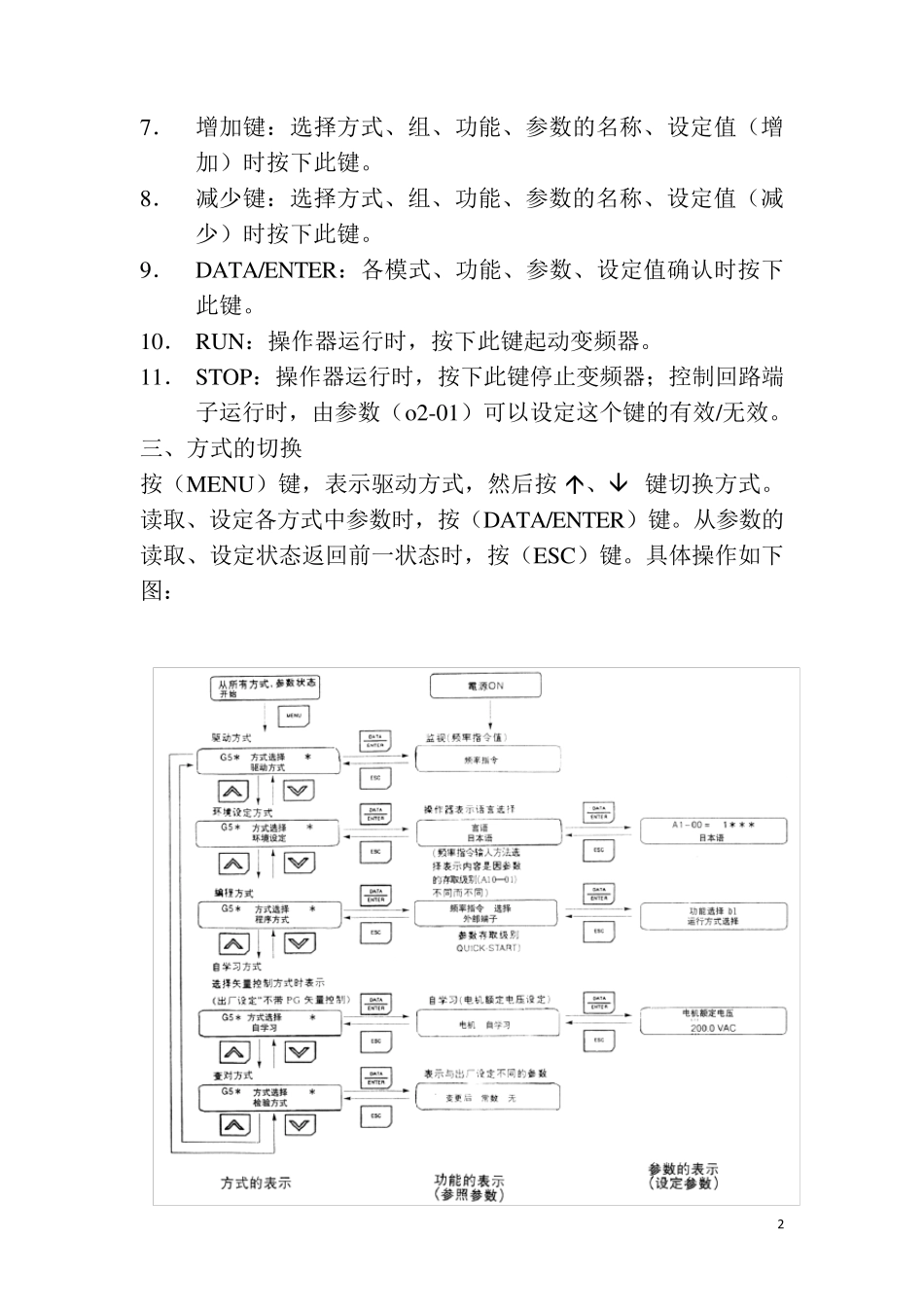

1 第一部分 变频器的操作方法 一、操作面板各部的名称: 图 1 操作面板布置 二、操作键的功能: 1. LOCAL/REMOTE:用数字操作器运行(COCAL)和用控制回路端子运行(REMOTE)切换时按下,由参数(o2-01)可设定这个键的有效/无效。 2. MENU:菜单键,按此键可进入参数设置。 3. ESC:按一下 ESC 键,则回到前一个状态。 4. JOG:操作器运行时的点动运行键。 5. FWD/REV:操作器运行时,运转方向切换键。 6. RESET:设定参数数值时,选择操作位;故障发生时,作为故障复位键。 2 7. 增加键:选择方式、组、功能、参数的名称、设定值(增加)时按下此键。 8. 减少键:选择方式、组、功能、参数的名称、设定值(减少)时按下此键。 9. DATA/ENTER:各模式、功能、参数、设定值确认时按下此键。 10. RUN:操作器运行时,按下此键起动变频器。 11. STOP:操作器运行时,按下此键停止变频器;控制回路端子运行时,由参数(o2-01)可以设定这个键的有效/无效。 三、方式的切换 按(MENU)键,表示驱动方式,然后按 、 键切换方式。读取、设定各方式中参数时,按(DATA/ENTER)键。从参数的读取、设定状态返回前一状态时,按(ESC)键。具体操作如下图: 3 图2 方式的切换 四、操作举例 把加速时间从 10.0Sec变更为 20.0Sec,请按以下顺序设定参数: 五、在驱动方式下的操作 在驱动方式下,可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。 常用监视参数: U1-01 频率指令 U1-02 输出频率 U1-03 输出电流 U1-05 电机速度 4 U 1-06 输出电压指令 U 1-07 主回路直流电压 U 1-08 输出功率 U 1-09 力矩指令 U 1-10 输入端子的状态 U 1-11 输出端子的状态 U 1-12 变频器的运行状态 U 1-13 累计运行时间 U 3-01 前 1 回故障内容 U 3-02 前 2 回故障内容 U 3-03 前 3 回故障内容 U 3-04 前 4 回故障内容 U 3-05 第 1 次故障发生时间 U 3-06 第 2 次故障发生时间 U 3-07 第 3 次故障发生时间 U 3-08 第 4 次故障发生时间 5 图3 驱动方式下的操作方法 第二部分 变频器的调整 一、 确认电机旋转方向 把电梯的检修开关置于检修位置,按检修上行或检修下行按钮,电梯将以检修速度上行或下行,观察电梯的运行方向是否跟所要求的方向一致,速度是否正常。如有异常,按下表中...
