20米箱梁预制施工技术方案要点

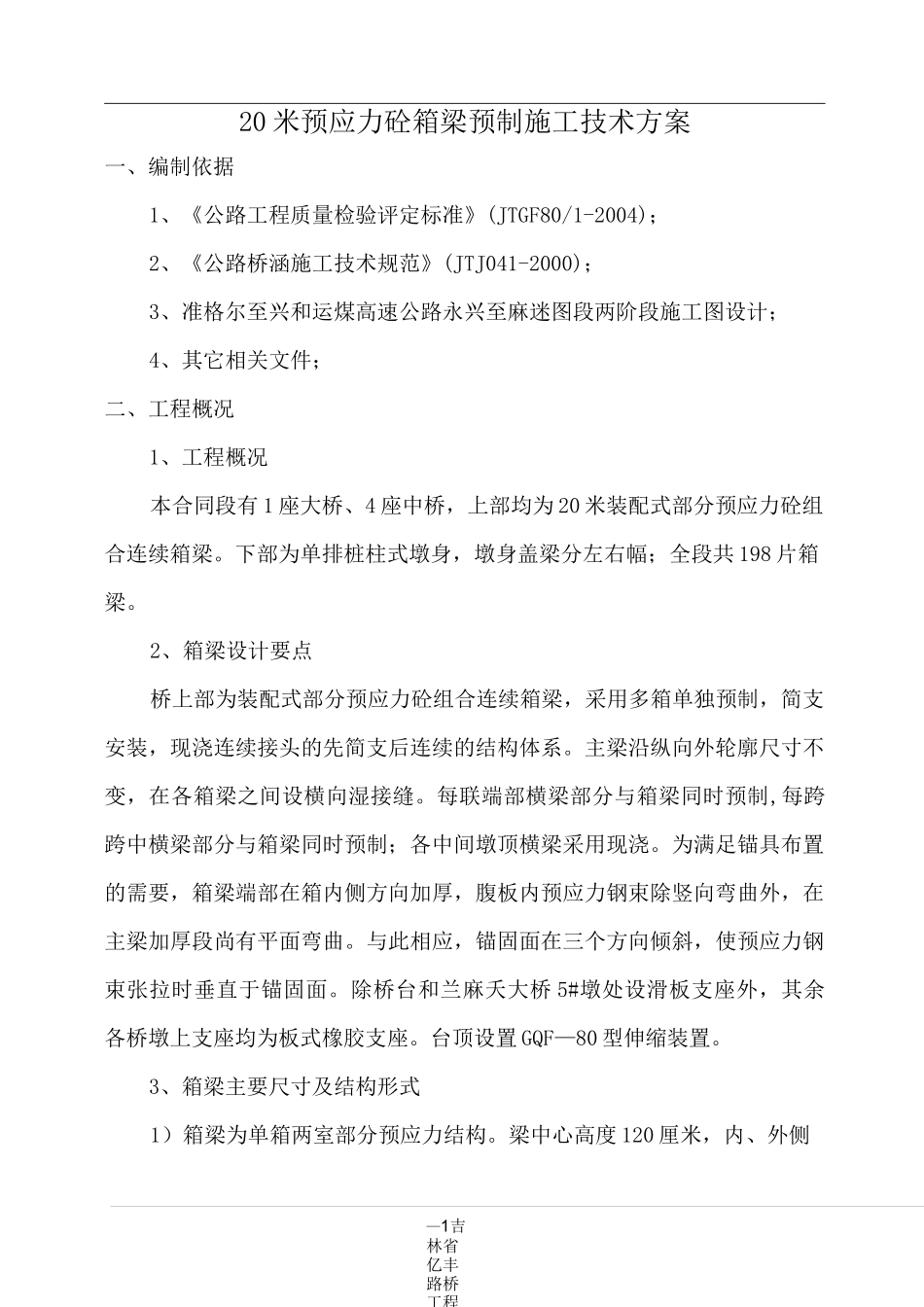

20米箱梁预制施工技术方案要点_第1页
1/25
20米箱梁预制施工技术方案要点_第2页
2/25
20米箱梁预制施工技术方案要点_第3页
3/25
—1吉林省亿丰路桥工程20 米预应力砼箱梁预制施工技术方案一、编制依据1、《公路工程质量检验评定标准》(JTGF80/1-2004);2、《公路桥涵施工技术规范》(JTJ041-2000);3、准格尔至兴和运煤高速公路永兴至麻迷图段两阶段施工图设计;4、其它相关文件;二、工程概况1、工程概况本合同段有 1 座大桥、4 座中桥,上部均为 20 米装配式部分预应力砼组合连续箱梁。下部为单排桩柱式墩身,墩身盖梁分左右幅;全段共 198 片箱梁。2、箱梁设计要点桥上部为装配式部分预应力砼组合连续箱梁,采用多箱单独预制,简支安装,现浇连续接头的先简支后连续的结构体系。主梁沿纵向外轮廓尺寸不变,在各箱梁之间设横向湿接缝。每联端部横梁部分与箱梁同时预制,每跨跨中横梁部分与箱梁同时预制;各中间墩顶横梁采用现浇。为满足锚具布置的需要,箱梁端部在箱内侧方向加厚,腹板内预应力钢束除竖向弯曲外,在主梁加厚段尚有平面弯曲。与此相应,锚固面在三个方向倾斜,使预应力钢束张拉时垂直于锚固面。除桥台和兰麻夭大桥 5#墩处设滑板支座外,其余各桥墩上支座均为板式橡胶支座。台顶设置 GQF—80 型伸缩装置。3、箱梁主要尺寸及结构形式1)箱梁为单箱两室部分预应力结构。梁中心高度 120 厘米,内、外侧—1吉林省亿丰路桥工程箱梁预制施工方案吉林省亿丰路桥工程有限公司高度根据线路横向坡度具体调整;底板宽 100 厘米,跨中处厚 18 厘米、梁端处厚 25 厘米;腹板跨中处厚 18 厘米、梁端处厚 25 厘米;顶板厚 18 厘米,梁宽 240 厘米、边梁 285 厘米;翼缘处设湿接缝左幅宽 70 厘米,右幅宽 40厘米,架设就位后通过现浇砼使梁连接成整体。—3吉林省亿丰路桥工程a. 人员组织结构图—3吉林省亿丰路桥工程箱梁预制施工方案吉林省亿丰路桥工程有限公司b.搅拌站设备配置表机械设备一览表序号机械名称规格、型号数量备注1搅拌机JS12002 台2混凝土运输车6ma2 台3装载机ZL50E2 台4汽车电子衡60 吨1 套5变压器250KVA1 台6柴油发电机250KW1 台7抽水泵20KW4 台用于水井抽水8附着式振捣器5 台9插入式振捣器©30mm8 台5、为配合制架梁的施工,每个梁场主要设施如下:—5吉林省亿丰路桥工程1)设 2 台 80 吨龙门吊机,主要负责箱梁预制时的相关吊装作业及箱梁架设。2)设拌合站一座,由二台 JS1200 强制式搅拌机组成,产量 50m3/h。3)砼运输车二台,负责砼的运输。4)钢筋车间一座,由电焊机 4 台、剪断机 2 台、弯曲机 ...
