钢结构安装方案VIP免费

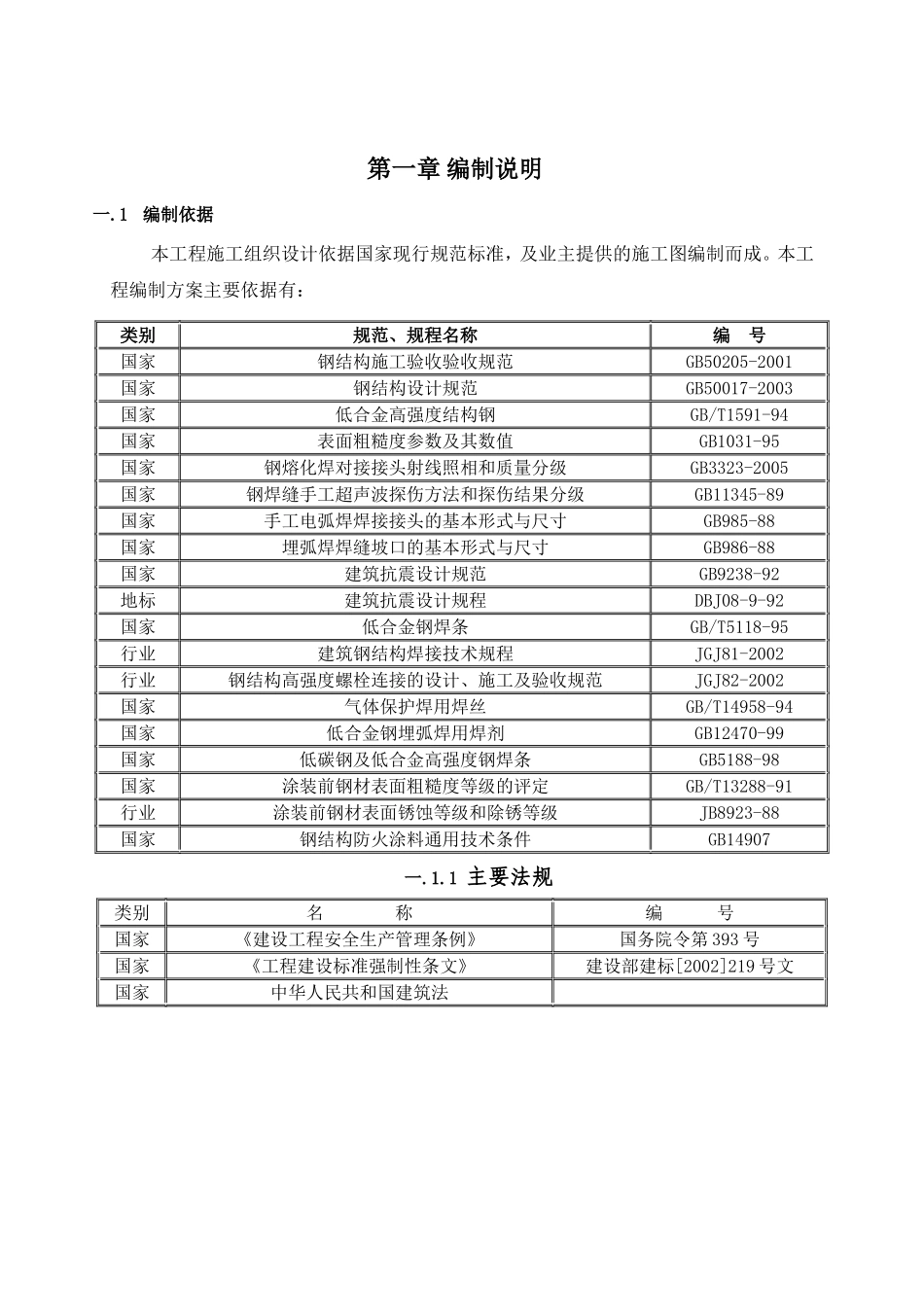

第一章编制说明一.1编制依据本工程施工组织设计依据国家现行规范标准，及业主提供的施工图编制而成。本工程编制方案主要依据有：类别规范、规程名称编号国家钢结构施工验收验收规范GB50205-2001国家钢结构设计规范GB50017-2003国家低合金高强度结构钢GB/T1591-94国家表面粗糙度参数及其数值GB1031-95国家钢熔化焊对接接头射线照相和质量分级GB3323-2005国家钢焊缝手工超声波探伤方法和探伤结果分级GB11345-89国家手工电弧焊焊接接头的基本形式与尺寸GB985-88国家埋弧焊焊缝坡口的基本形式与尺寸GB986-88国家建筑抗震设计规范GB9238-92地标建筑抗震设计规程DBJ08-9-92国家低合金钢焊条GB/T5118-95行业建筑钢结构焊接技术规程JGJ81-2002行业钢结构高强度螺栓连接的设计、施工及验收规范JGJ82-2002国家气体保护焊用焊丝GB/T14958-94国家低合金钢埋弧焊用焊剂GB12470-99国家低碳钢及低合金高强度钢焊条GB5188-98国家涂装前钢材表面粗糙度等级的评定GB/T13288-91行业涂装前钢材表面锈蚀等级和除锈等级JB8923-88国家钢结构防火涂料通用技术条件GB14907一.1.1主要法规类别名称编号国家《建设工程安全生产管理条例》国务院令第393号国家《工程建设标准强制性条文》建设部建标[2002]219号文国家中华人民共和国建筑法第二章工程概述二.1工程概况本工程共分为2个部分，第一部分为XXXXXX，第二部分为XXXXXXXX，钢结构材质为Q235B。二.1.1主要机械设备及材料需求主要机械设备及材料需求见表3.13表3.13机械设备及材料需求表序号名称规格数量备注116t汽车吊QY16型12电焊机24kW2台3气刨焊机2台4安全网10床5卸扣1～20吨10个吊装用6钢丝绳6*39+1Ø2450m吊装用7钢丝绳Ø10100m安全绳8水准仪S51台9安全帽6个施工人员用二.1.2配合在施工过程中，项目部需要积极配合业主、监理、地方行政主管部门和其他施工队伍,才能保证工程建设的顺利进行。总包单位需提供临水临电接点位置，临时设施的安排，且需提供移动脚手架若干。第三章钢结构安装方案一个安装流水段内包括构件检查配套运输、构件吊装就位、测量监控校正、高强度螺栓安装、柱梁焊接检测、防腐补漆、安全防护设施搭拆等诸多专业的工作内容。重钢厂房类钢结构的特点决定了各专业施工必须遵循严格的程序，同时各专业施工既相对独立又互相依存，必须合理交叉，及时穿插。三.1.1施工准备三.1.2施工原则尽量采用机械化作业方式和新技术新工艺。通过机械化作业提高工效，降低成本；通过新技术新工艺的应用，体现技术先进性，并最终取得经济效益。建立高效精干的项目经理部，组织技术过硬的施工队伍，通过科学管理和精心施工创造精品工程，并以竭诚为业主服务的态度树立企业形象。制订切实可行、具有预见性的施工（进度、质量、安全、健康、环保）和材料计划，并利用计算机管理系统加以控制，对计划实行动态管理，适时调整部署，保证承诺的质量和工期。1、测量施工方案测量依据依据业主提供的平面控制点与水准点为基准进行引测。根据设计结构图、有关技术核定单及业主、总包提供的有关测量资料进行计算和测量放线。测量仪器选用水准仪SOKKA型号C40普通钢卷尺50m和30m2、建立平面控制网根据业主提供的基准点、建筑总平面图，用经纬仪定出各建筑物轴线控制线及相应的控制点，轴线控制点布设要远离承台基坑位置。在工程施工过程中，定期对控制网进行复测，防止地面变形沉降或其他因素导致的控制点移位。建立高程控制网根据业主提供的水准点、水准点高程值，以闭合回路法将水准引至新建建筑周围。水准点要求设置在离建筑物较远的砼桩位上，以减小施工过程中地面沉降或路面震动对基准点的影响。对于基准点要定期进行复测修正。控制网复核平面控制网及高程控制网建立后，由专职测量队进行复核，复核无误后提请监理及相关单位复测，并做好书面签证工作。3、基础阶段放线在承台等砼结构浇筑完后，均须依据平面控制网用方向线法将轴线投测到工作面上投测完成后，对各条轴线关系进行复核，复核无误后提请监理复核。标高测量以高程控制网为依据，用闭合回路法，将±0.000标高引测至钢柱上，并用红三角做好标记，以后标高均以此为依据分别引测，减小累积误差。沉降观测每...
