供暖温度无线监控系统设计和实现VIP免费

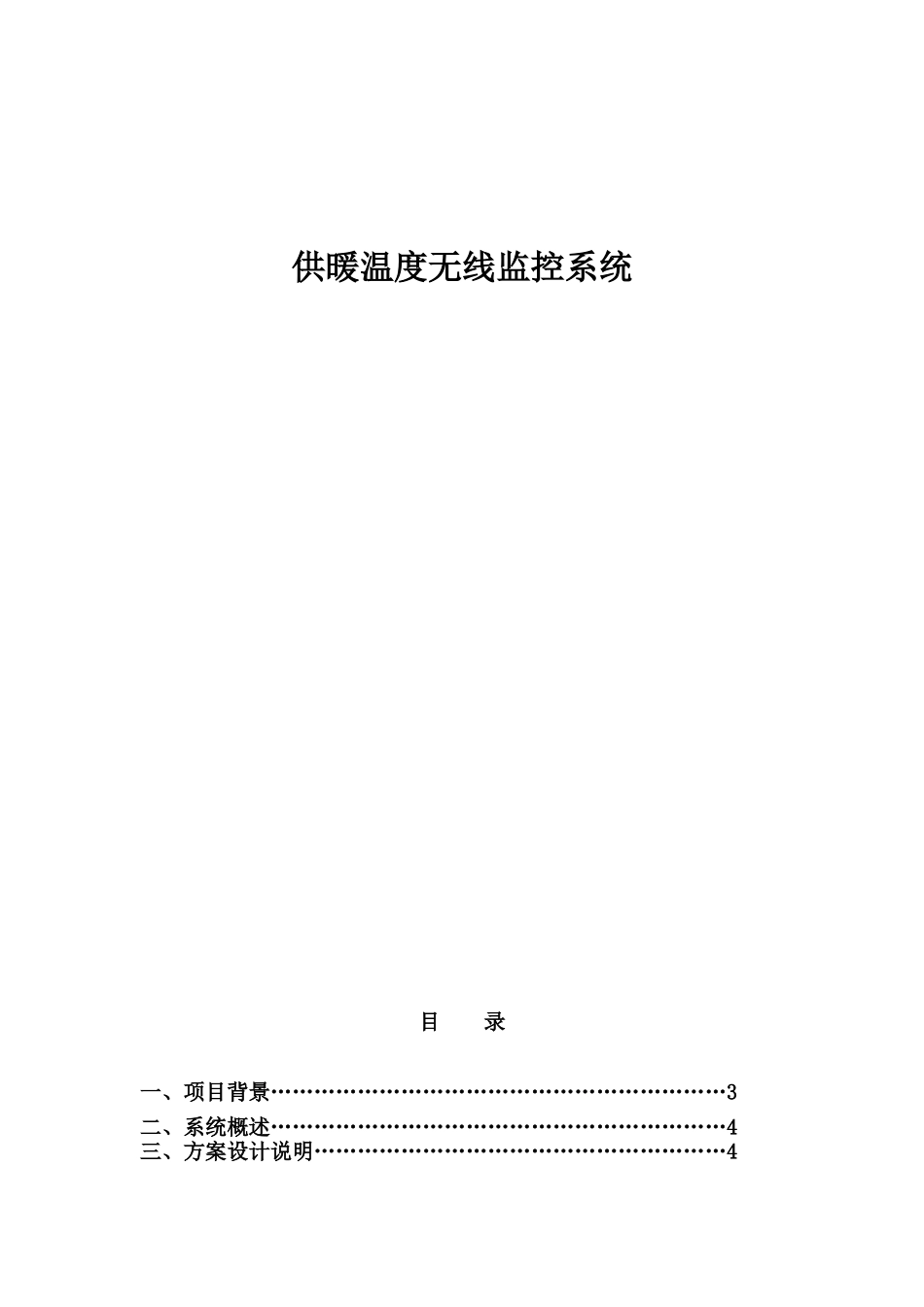

供暖温度无线监控系统设计和实现_第1页
1/8
供暖温度无线监控系统设计和实现_第2页
2/8
供暖温度无线监控系统设计和实现_第3页
3/8
供暖温度无线监控系统目录一、项目背景………………………………………………………3二、系统概述………………………………………………………4三、方案设计说明…………………………………………………43.1系统结构………………………………………………………43.1.1GPRS数据采集传输终端……………………………………43.1.1.1温度传感器………………………………………………53.1.1.2无线数据终端内部集成TCP/IP协议栈…………………53.1.1.3支持自动心跳,保持永久在线……………………………53.1.1.4支持参数配置,永久保存…………………………………63.1.2GPRS数据服务器………………………………………………63.1.3远程监控中心…………………………………………………6四、系统特点…………………………………………………………7五、效益分析…………………………………………………………85.1解决供暖矛盾方面………………………………………………85.2对供暖企业节能减排方面………………………………………9一、项目背景我国北方地区冬季目前普遍采用集中供暖方式进行供热。供热企业通过城市高温供热管道将热水送至各居民小区、企业。近年来供暖过程中出现的矛盾一直困扰着政府、供暖单位和广大居民。并且矛盾越来越突出,甚至引发恶性事件。可见供暖关系到千家万户,它涉及到百姓安居乐业和社会稳定,尤其是从福利供暖向商品化供暖转化过程中矛盾更为突出。我国各级政府对此问题十分重视,有些地区政府已把供暖的好坏作为政绩来考核。现行的供热运行管理仍处于手工操作阶段,影响了集中供热优越性的充分发挥。主要反映在:1、供暖用户由于地域分布较为离散,很难及时准确地获取供暖质量;2、缺少全面的参数测量手段,无法对运行工况进行系统的分析判断;3、系统运行工况失调难以消除,造成用户冷热不均,温度过低造成用户不满,温度过高又造成能源的浪费;4、供热企业的终端用户的室内温度没有良好的采集措施,还依赖于人工测量记录。不能建立从供暖-用户-供暖这样的一个闭环的控制系统使,使资源更好的被充分利用无法实现。5、由于能源价格逐年上涨,供暖企业运营成本升高,利润下降。搞好城市集中供热工程,必须要全面提高供热技术水平。本系统正是针对有效的解决此类问题而开发的综合管理系统。通过在城市各个用户的采集点安装终端采集设备,基于GPRS无线网络实时采集现场温度数据、控制中心实时获取供暖质量数据,对供暖质量作出及时评估,为现有的供热控制系统提供准确及时的终端用户的温度信息。这样就能使供热控制系统做出正确判断,修正给定参数。不但满足了用户的不同时间的供暖需求,使室内的温度在一个稳定良好的范围,同时可以有效提高供热系统效率,达到节能减排的目的。降低供热企业的运营成本,不但得到良好的经济效益也得到了良好的社会效益。二、系统概述基于GPRS网络的供暖温度无线监控系统有如下特点:1、数据采集部分采用2个高精度温度传感器,精度高、实时性好。2、数据传输采用GPRS和无线专用网络模式,具有永远保持在线、组网简单、维护方便的特点。3、温度的采集和上传可以设置多种模式。三、方案设计说明3.1系统结构系统拓扑图本系统包括GPRS数据采集传输终端、GPRS数据服务器、远程监控中心三大部分。3.1.1GPRS数据采集传输终端:GPRS数据采集传输终端集温度采集分析、处理、上传等功能于一身,把从温度传感器获取到的实际温度数据经过分析处理后打包并以TCP/IP协议上传到远程的数据服务中心上。可以设定温度采集时间、不通时间段的温度采集时间间隔。3.1.1.1温度传感器温度传感器采用美国DALLAS公司生产的DS18B20数字温度传感器,温范围-55℃~+125℃,精度为±0.05℃,无论测量的温度范围和精度都能满足系统的要求。3.1.1.2无线数据终端内部集成TCP/IP协议栈GPRS数据采集传输终端内部封装了PPP拨号协议以及TCP/IP协议栈并且具有嵌入式操作系统,从硬件上,它可看作是嵌入式PC与无线GPRSMODEM的结合;它具备GPRS拨号上网以及TCP/IP数据通信的功能。3.1.1.3支持自动心跳,保持永久在线GPRS通信网络的优点之一就是支持GPRS终端设备永久在线...
