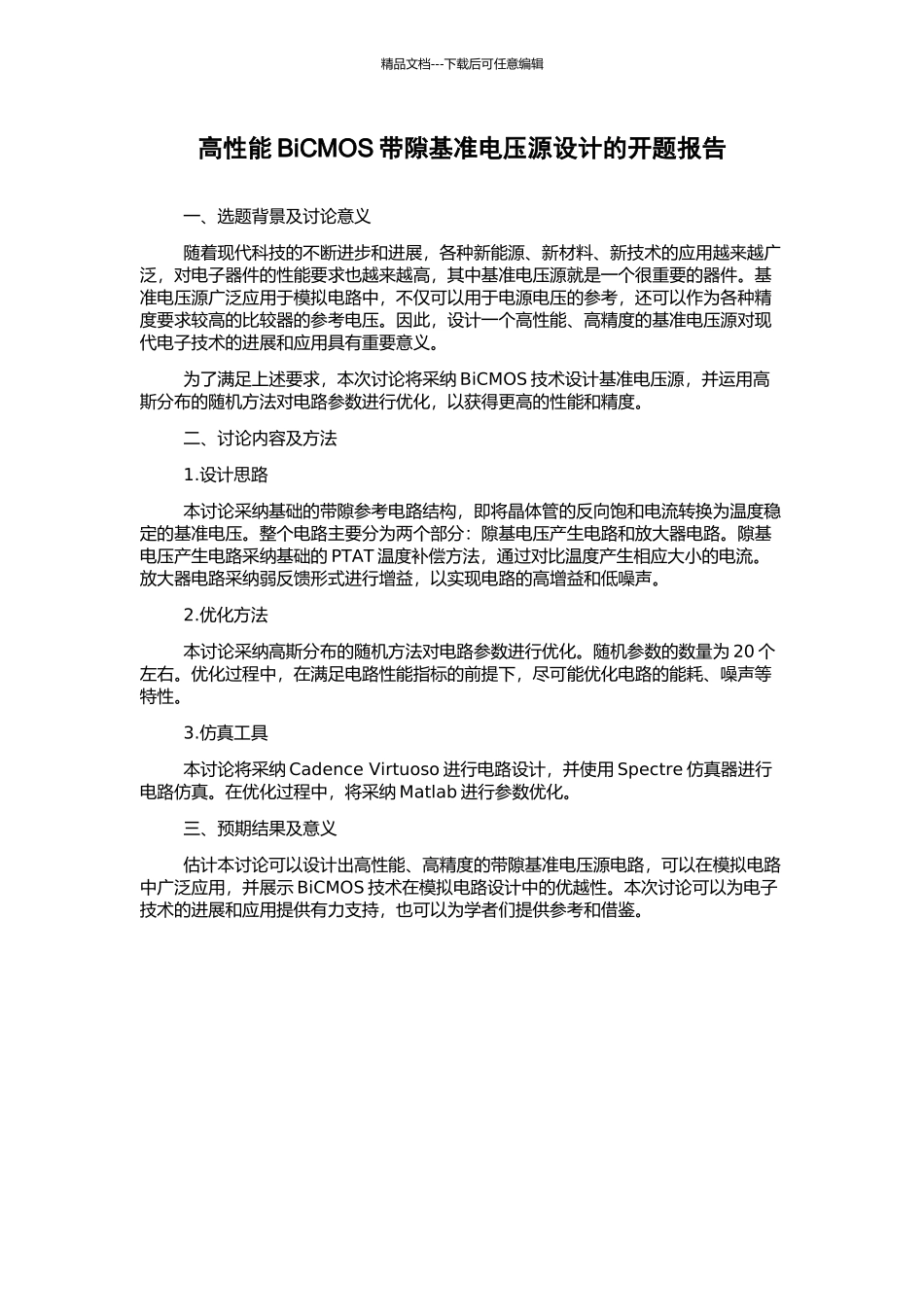

高性能BiCMOS带隙基准电压源设计的开题报告_第1页
1/1
精品文档---下载后可任意编辑高性能 BiCMOS 带隙基准电压源设计的开题报告一、选题背景及讨论意义随着现代科技的不断进步和进展,各种新能源、新材料、新技术的应用越来越广泛,对电子器件的性能要求也越来越高,其中基准电压源就是一个很重要的器件。基准电压源广泛应用于模拟电路中,不仅可以用于电源电压的参考,还可以作为各种精度要求较高的比较器的参考电压。因此,设计一个高性能、高精度的基准电压源对现代电子技术的进展和应用具有重要意义。为了满足上述要求,本次讨论将采纳 BiCMOS 技术设计基准电压源,并运用高斯分布的随机方法对电路参数进行优化,以获得更高的性能和精度。二、讨论内容及方法1.设计思路本讨论采纳基础的带隙参考电路结构,即将晶体管的反向饱和电流转换为温度稳定的基准电压。整个电路主要分为两个部分:隙基电压产生电路和放大器电路。隙基电压产生电路采纳基础的 PTAT 温度补偿方法,通过对比温度产生相应大小的电流。放大器电路采纳弱反馈形式进行增益,以实现电路的高增益和低噪声。2.优化方法本讨论采纳高斯分布的随机方法对电路参数进行优化。随机参数的数量为 20 个左右。优化过程中,在满足电路性能指标的前提下,尽可能优化电路的能耗、噪声等特性。3.仿真工具本讨论将采纳 Cadence Virtuoso 进行电路设计,并使用 Spectre 仿真器进行电路仿真。在优化过程中,将采纳 Matlab 进行参数优化。三、预期结果及意义估计本讨论可以设计出高性能、高精度的带隙基准电压源电路,可以在模拟电路中广泛应用,并展示 BiCMOS 技术在模拟电路设计中的优越性。本次讨论可以为电子技术的进展和应用提供有力支持,也可以为学者们提供参考和借鉴。
