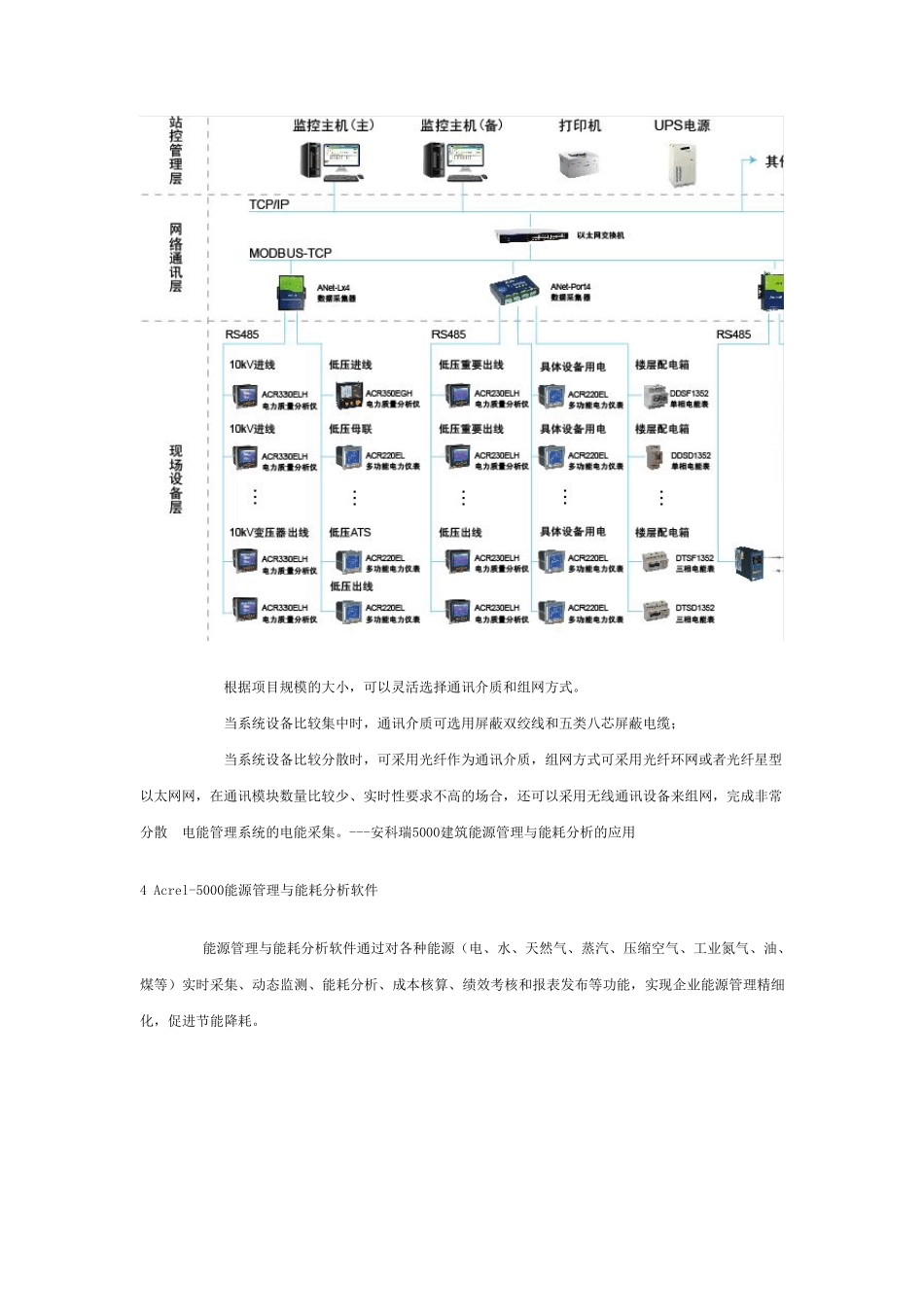

安科瑞5000建筑能源管理与能耗分析的应用徐孝峰1 概述智能电网是当前国际国内新技术和新产业发展热点。根据智能电网研究框架体系，智能电网建设主要抓住发电、输电、变电、配电、用电和调度六个环节。“配用电”环节即为电网的用户端，包括建筑楼宇、工矿企业、基础设施等。用户端消耗着整个电网80%的电能，用户端智能化用电管理对用户可靠、安全、节约用电有十分重要的意义。构建智能用电服务体系，全面推广智能仪表、智能用电管理终端等设备，实现电网与用户的双向良性互动。用户端急需解决的研究内容主要包括：先进的表计，智能楼宇、智能电器、增值服务、客户用电管理系统、需求侧管理等课题。---安科瑞5000建筑能源管理与能耗分析的应用Acrel-3000电能管理系统和Acrel-5000能源管理与能耗分析系统正是针对以上课题而研发的用户端能源管理分析系统。Acrel-5000能源管理与能耗分析系统在 Acrel-3000电能管理系统的基础上增加了对水、气、煤、油、热(冷)量等集中采集与分析，通过对用户端所有能耗进行细分和统计，以直观的数据和图表向管理人员或决策层展示各类能源的使用消耗情况，便于找出高耗能点或不合理的耗能习惯，有效节约能源，为用户进一步节能改造或设备升级提供准确的数据支撑。---安科瑞5000建筑能源管理与能耗分析的应用2 参照标准● DL/T 698《电能信息采集与管理系统》●GB/T2887-2011《计算站场地技术条件》●GB/T25329-2010《企业节能规划编制通则》●GB/T13234-2009《企业节能量计算方法》●GB/T15587-2008《工业企业能源管理导则》●GB/T6422-2009《用能设备能量测试导则》●GB/T2588-2000《设备热效率计算通则》●GB/T2589-2008《综合能耗计算通则》●GB19761-2009《通风机能效限定值及能效等级》●GBT15316-2009《节能监测技术通则》●GBT23331-2009《能源管理体系要求》●GB/T13471-2008《节电技术经济效益计算与评价方法》●《国家机关办公建筑及大型公共建筑分项能耗数据采集技术导则》住建部2008【114号】文●DGJ08-2068-2012《公共建筑用能监测系统工程技术规范》3 系统的网络结构系统根据具体的工程情况来设计组网方式，采用分层分布式设计。根据项目规模的大小，可以灵活选择通讯介质和组网方式。当系统设备比较集中时，通讯介质可选用屏蔽双绞线和五类八芯屏蔽电缆；当系统设备比较分散时，可采用光纤作为通讯介质，组网方式可采用光纤环网或者光纤星型以太网网，在通讯模块数量比较少、实时性要求不高的场合...
