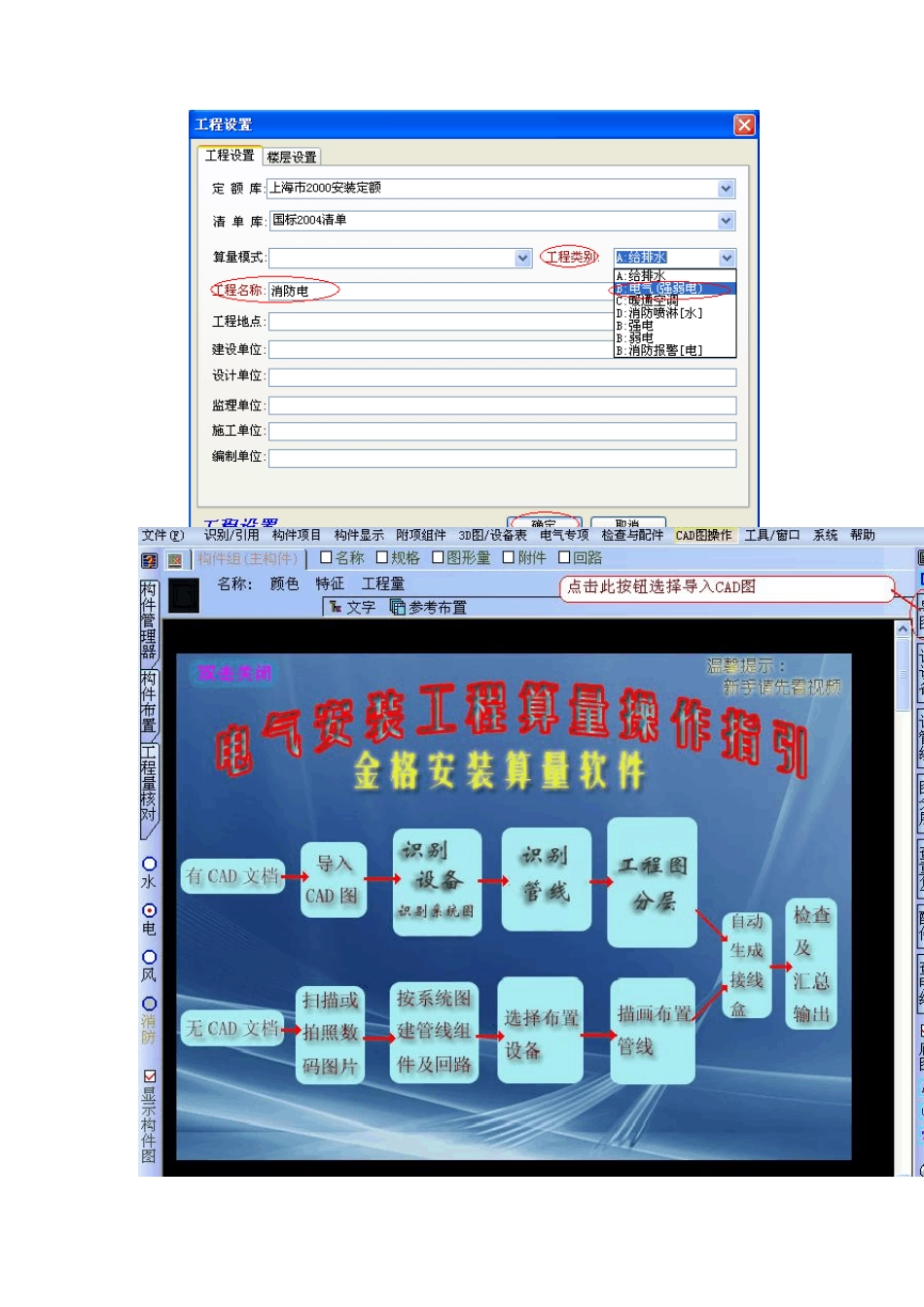

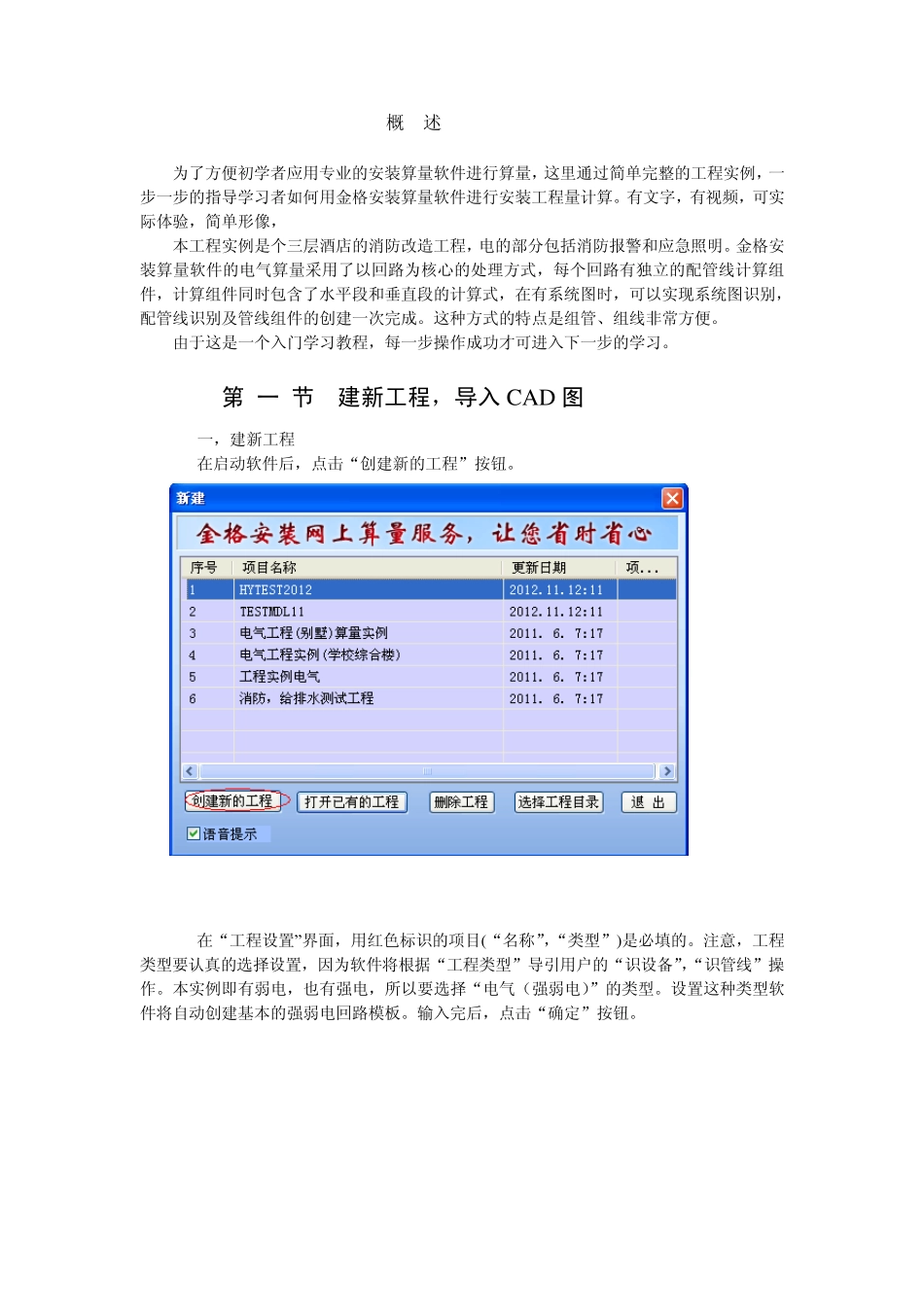

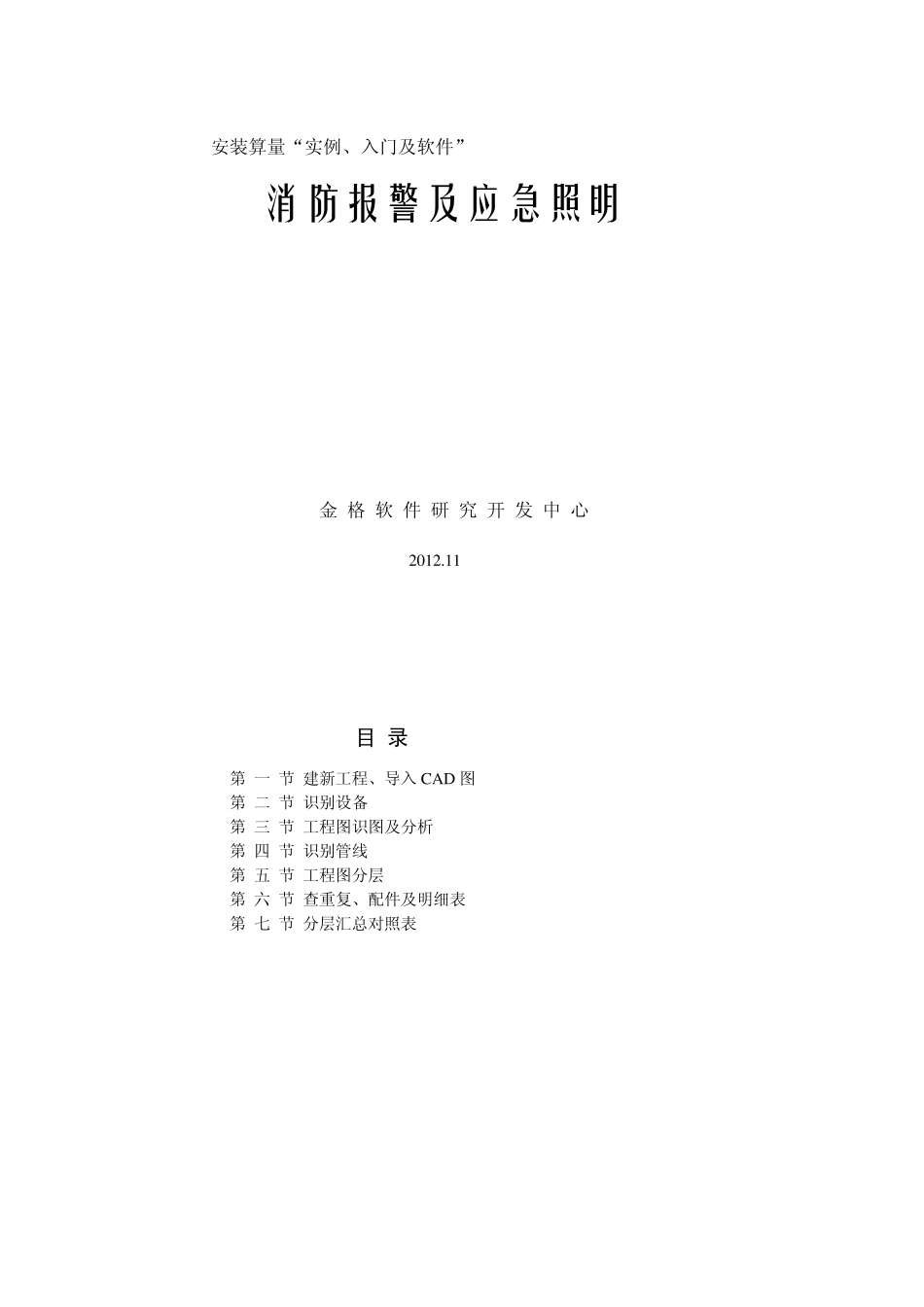

安装算量“实例、入门及软件” 消防报警及应急照明 金 格 软 件 研 究 开 发 中 心 2012.11 目 录 第 一 节 建新工程、导入 CAD 图 第 二 节 识别设备 第 三 节 工程图识图及分析 第 四 节 识别管线 第 五 节 工程图分层 第 六 节 查重复、配件及明细表 第 七 节 分层汇总对照表 概 述 为了方便初学者应用专业的安装算量软件进行算量，这里通过简单完整的工程实例，一步一步的指导学习者如何用金格安装算量软件进行安装工程量计算。有文字，有视频，可实际体验，简单形像， 本工程实例是个三层酒店的消防改造工程，电的部分包括消防报警和应急照明。金格安装算量软件的电气算量采用了以回路为核心的处理方式，每个回路有独立的配管线计算组件，计算组件同时包含了水平段和垂直段的计算式，在有系统图时，可以实现系统图识别，配管线识别及管线组件的创建一次完成。这种方式的特点是组管、组线非常方便。 由于这是一个入门学习教程，每一步操作成功才可进入下一步的学习。 第 一 节 建新工程，导入 CAD 图 一，建新工程 在启动软件后，点击“创建新的工程”按钮。 在“工程设置”界面，用红色标识的项目(“名称”，“类型”)是必填的。注意，工程类型要认真的选择设置，因为软件将根据“工程类型”导引用户的“识设备”，“识管线”操作。本实例即有弱电，也有强电，所以要选择“电气（强弱电）”的类型。设置这种类型软件将自动创建基本的强弱电回路模板。输入完后，点击“确定”按钮。 二，导入C A D 图 在建立工程文件后，软件将自动进入图形界面，并显示出相应的操作指引。 点击“导图”按钮，选择导入工程图。在提供的学习实例中，请选择导入“酒店消防电.dw g”的CAD 文档。 特别说明： （1 ），如果在导图过程中出现“导图出错”的提示，可用右键点击“导图”按钮，选择重新导入按钮。 (2 ), 如果导入后没有图形显示，可点击下部的全显按钮。 第二节 识别设备 由于大部分工程图的设备材料表与平面图中设备符号不一致，所以系统默认“识设备”为识别图块表设备。本工程设备表与平图基本一致，所以选择识别设备表。 一，选择识别提取设备材料表 用鼠标右键点击“识设备”按钮，选择“识别设备材料表”菜单。 在图中按提示选择设备图例窗口。注意，显示‘1 ’字光标，是提示选择设备表窗口第一点，显示‘2 ’字光标，表示要选择窗口第二点。 二，调整识别的...
