安装预算电气工程常用表格

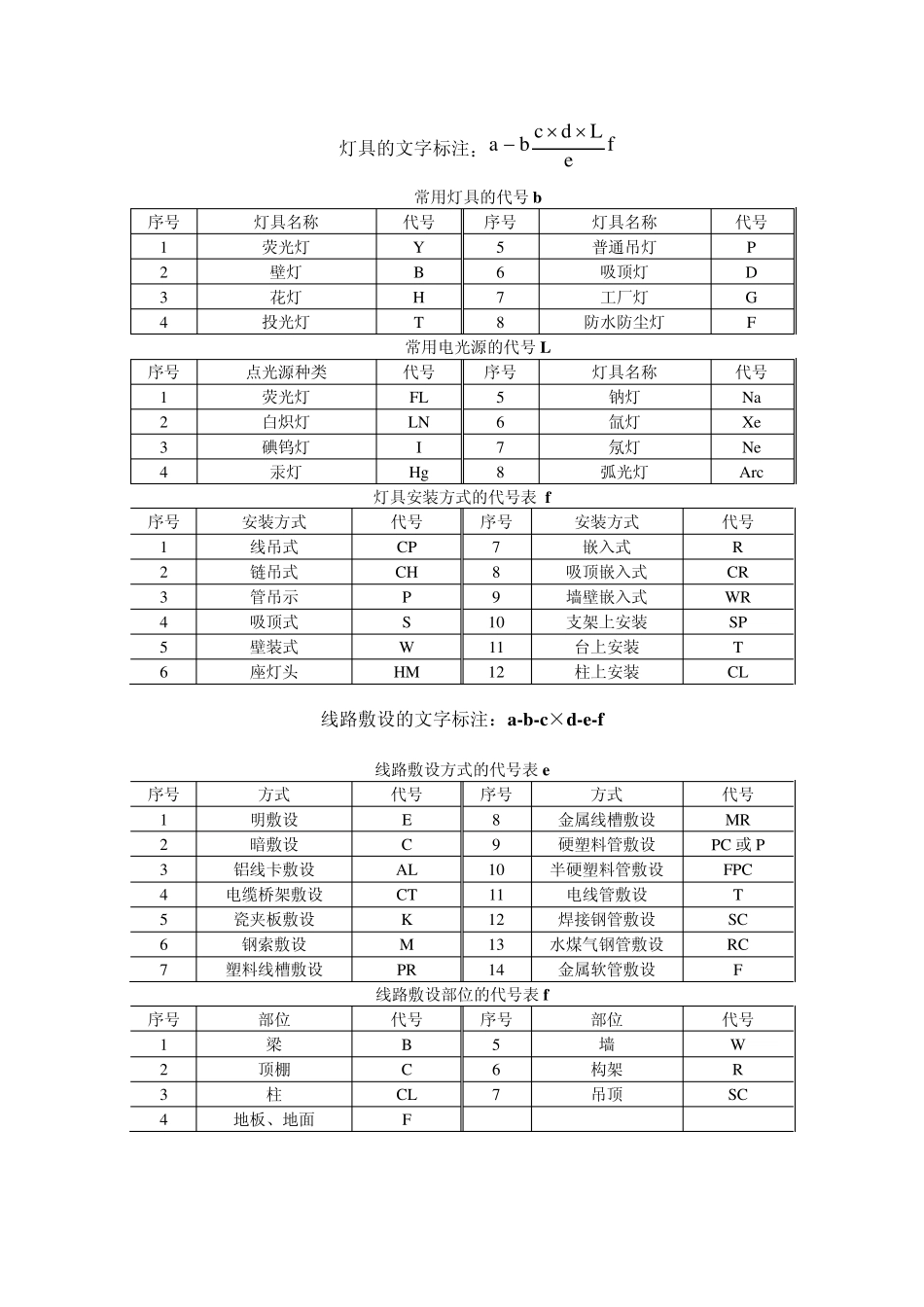

灯具的文字标注：feLdcba 常用灯具的代号b 序号 灯具名称 代号 序号 灯具名称 代号 1 荧光灯 Y 5 普通吊灯 P 2 壁灯 B 6 吸顶灯 D 3 花灯 H 7 工厂灯 G 4 投光灯 T 8 防水防尘灯 F 常用电光源的代号L 序号 点光源种类 代号 序号 灯具名称 代号 1 荧光灯 FL 5 钠灯 Na 2 白炽灯 LN 6 氙灯 Xe 3 碘钨灯 I 7 氖灯 Ne 4 汞灯 Hg 8 弧光灯 Arc 灯具安装方式的代号表 f 序号 安装方式 代号 序号 安装方式 代号 1 线吊式 CP 7 嵌入式 R 2 链吊式 CH 8 吸顶嵌入式 CR 3 管吊示 P 9 墙壁嵌入式 WR 4 吸顶式 S 10 支架上安装 SP 5 壁装式 W 11 台上安装 T 6 座灯头 HM 12 柱上安装 CL 线路敷设的文字标注：a-b-c×d-e-f 线路敷设方式的代号表e 序号 方式 代号 序号 方式 代号 1 明敷设 E 8 金属线槽敷设 MR 2 暗敷设 C 9 硬塑料管敷设 PC 或 P 3 铝线卡敷设 AL 10 半硬塑料管敷设 FPC 4 电缆桥架敷设 CT 11 电线管敷设 T 5 瓷夹板敷设 K 12 焊接钢管敷设 SC 6 钢索敷设 M 13 水煤气钢管敷设 RC 7 塑料线槽敷设 PR 14 金属软管敷设 F 线路敷设部位的代号表f 序号 部位 代号 序号 部位 代号 1 梁 B 5 墙 W 2 顶棚 C 6 构架 R 3 柱 CL 7 吊顶 SC 4 地板、地面 F 常用绝缘导线的型号和主要用途表b 型号 名称 主要用途 BX 铜芯橡皮线 用于交流额定电压250V 至500V 的电路中，适用固定敷设 BXR 橡皮软线 供交流电压500V 或直流电压1000V 电路中配电和连接仪表用，适用管内敷设 BXS 双芯橡皮线 用于交流额定电压250V 的电路中，在干燥场所宜在绝缘子上敷设 BXH 橡皮花线 用于交流额定电压250V 的电路中，在干燥场所供移动用电设备接线用 BLX 铝芯橡皮线 用于交流额定电压250V 至500V 的电路中，适用固定敷设 BLV（BV） 铝（铜）芯塑料线 用于交流电压500V 以下或直流电压1000V 以下电路中，室内固定敷设 BLVV（BVV） 铝（铜）芯塑料护套线 用于交流电压500V 以下或直流电压1000V 以下电路中，室内固定敷设 BVR 铜芯塑料软线 用于交流电压500V 以下电路中，要求电线比较柔软的场所敷设 RVB 平行塑料绝缘软线 用于交流电压250V 电路中，室内连接小型电器、移动或半移动敷设时使用 RVS 双绞塑料绝缘软线 用于交...
