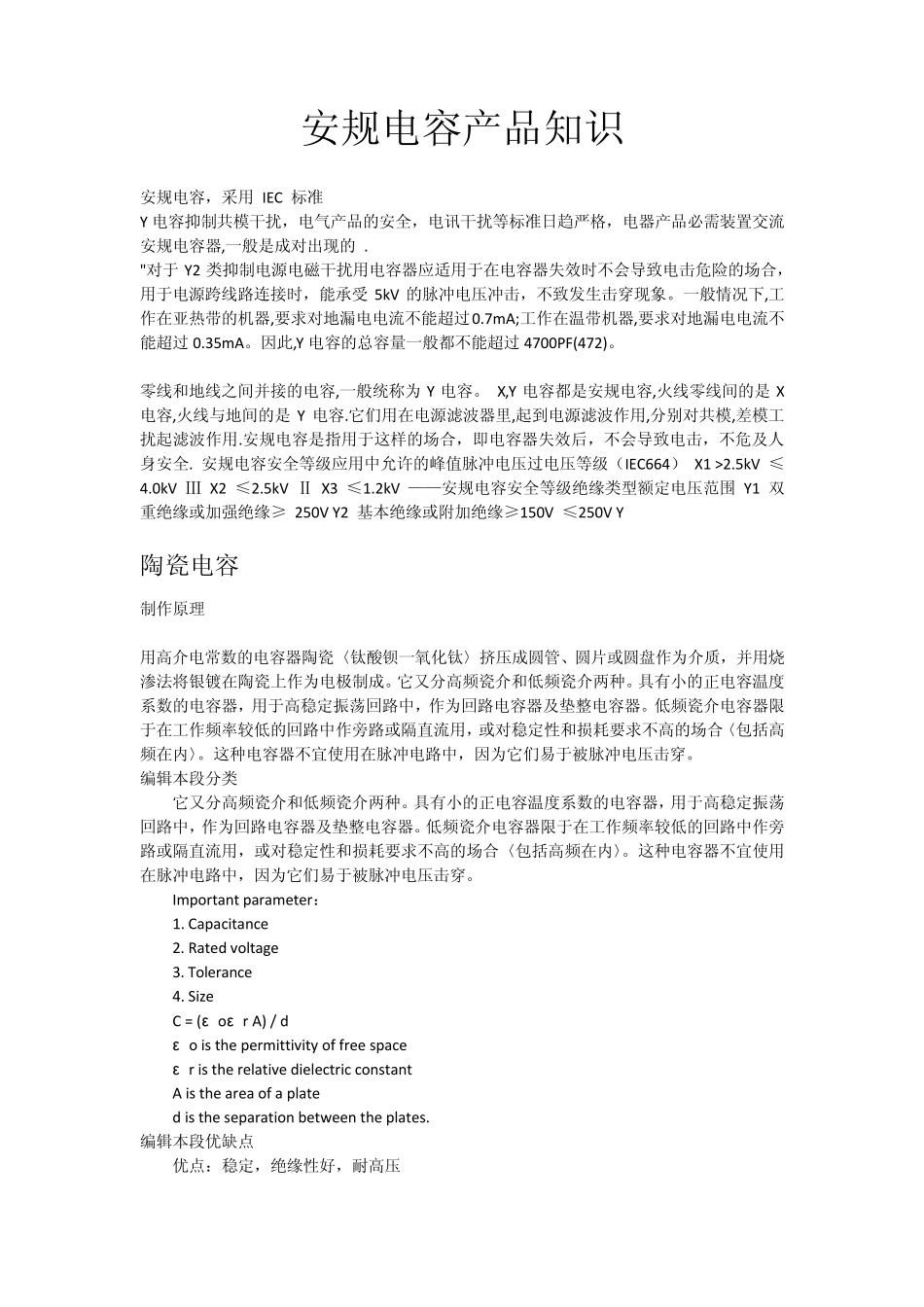

安规电容产品知识

安规电容产品知识 安规电容，采用 IEC 标准 Y 电容抑制共模干扰，电气产品的安全，电讯干扰等标准日趋严格，电器产品必需装置交流安规电容器,一般是成对出现的 . "对于 Y2 类抑制电源电磁干扰用电容器应适用于在电容器失效时不会导致电击危险的场合，用于电源跨线路连接时，能承受 5kV 的脉冲电压冲击，不致发生击穿现象。一般情况下,工作在亚热带的机器,要求对地漏电电流不能超过0.7mA;工作在温带机器,要求对地漏电电流不能超过 0.35mA。因此,Y 电容的总容量一般都不能超过 4700PF(472)。 零线和地线之间并接的电容,一般统称为 Y 电容。 X,Y 电容都是安规电容,火线零线间的是 X电容,火线与地间的是 Y 电容.它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV ——安规电容安全等级绝缘类型额定电压范围 Y1 双重绝缘或加强绝缘≥ 250V Y2 基本绝缘或附加绝缘≥150V ≤250V Y 陶瓷电容 制作原理 用高介电常数的电容器陶瓷〈钛酸钡一氧化钛〉挤压成圆管、圆片或圆盘作为介质，并用烧渗法将银镀在陶瓷上作为电极制成。它又分高频瓷介和低频瓷介两种。具有小的正电容温度系数的电容器，用于高稳定振荡回路中，作为回路电容器及垫整电容器。低频瓷介电容器限于在工作频率较低的回路中作旁路或隔直流用，或对稳定性和损耗要求不高的场合〈包括高频在内〉。这种电容器不宜使用在脉冲电路中，因为它们易于被脉冲电压击穿。 编辑本段分类 它又分高频瓷介和低频瓷介两种。具有小的正电容温度系数的电容器，用于高稳定振荡回路中，作为回路电容器及垫整电容器。低频瓷介电容器限于在工作频率较低的回路中作旁路或隔直流用，或对稳定性和损耗要求不高的场合〈包括高频在内〉。这种电容器不宜使用在脉冲电路中，因为它们易于被脉冲电压击穿。 Important parameter： 1. Capacitance 2. Rated voltage 3. Tolerance 4. Size C = (ε oε r A) / d ε o is the permittivity of free space ε r is the relative dielectric constant A is the area of a plate d is the separation between the plates. 编辑本段优缺点 优点：稳定，绝缘性好，耐...
