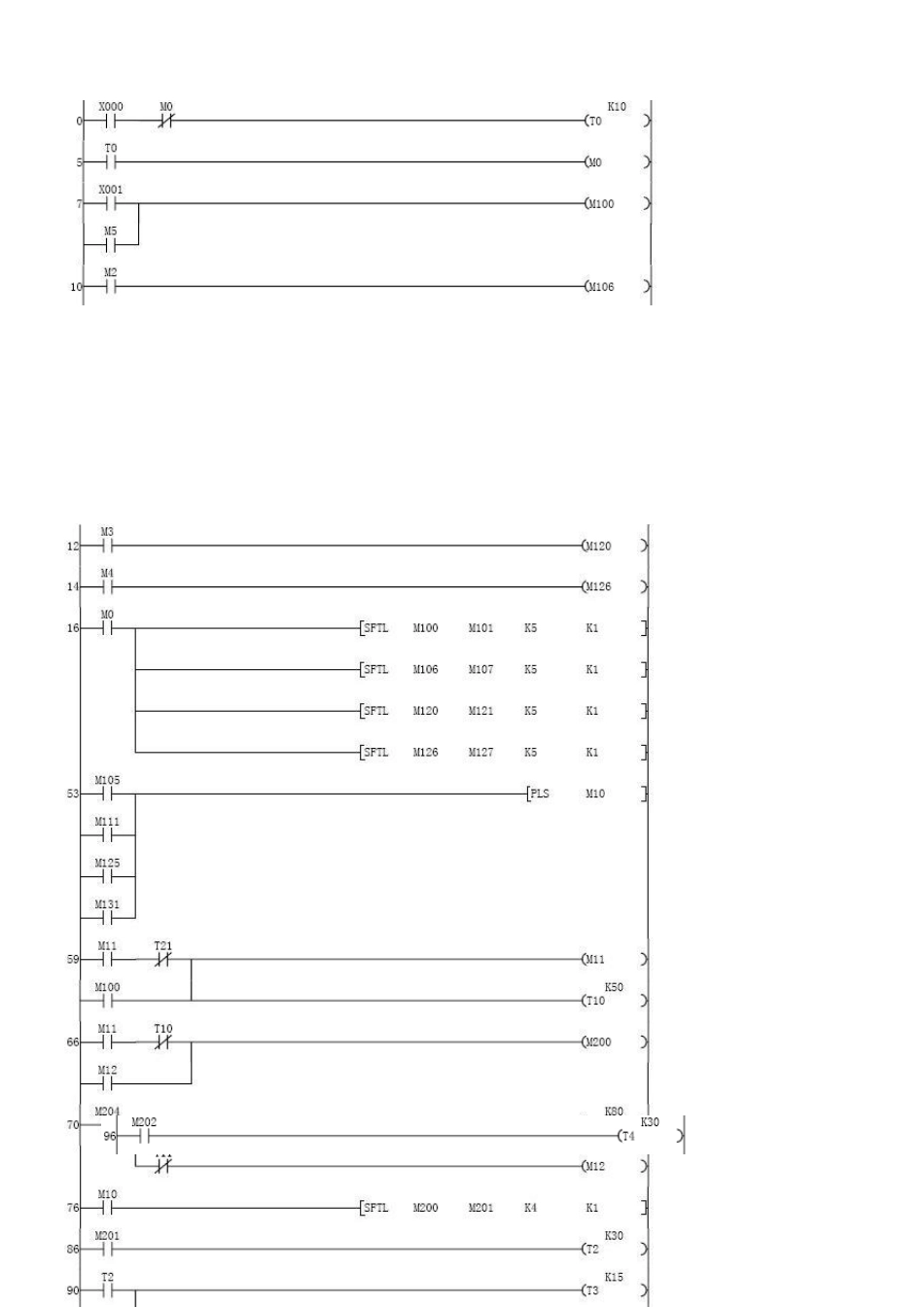

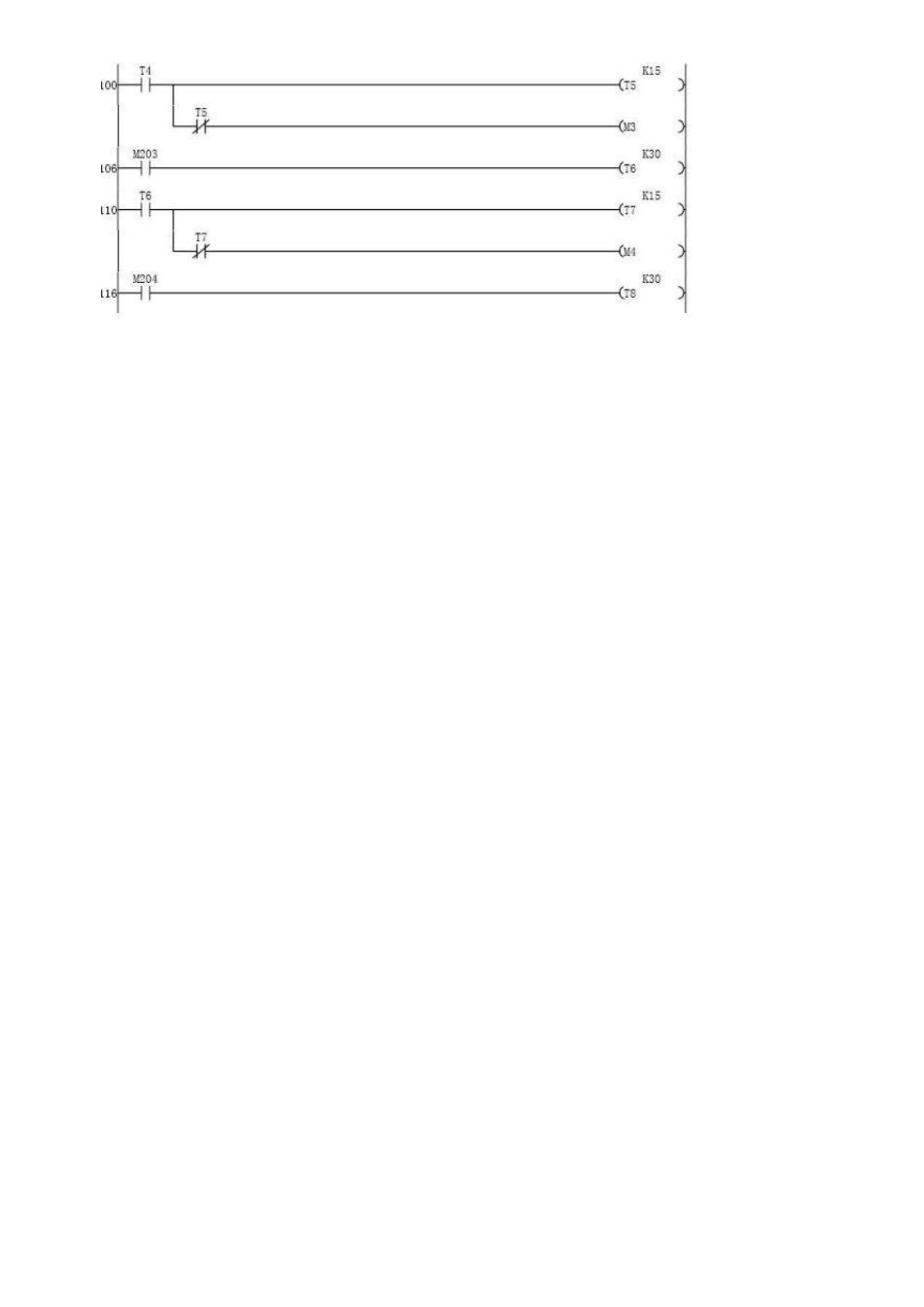

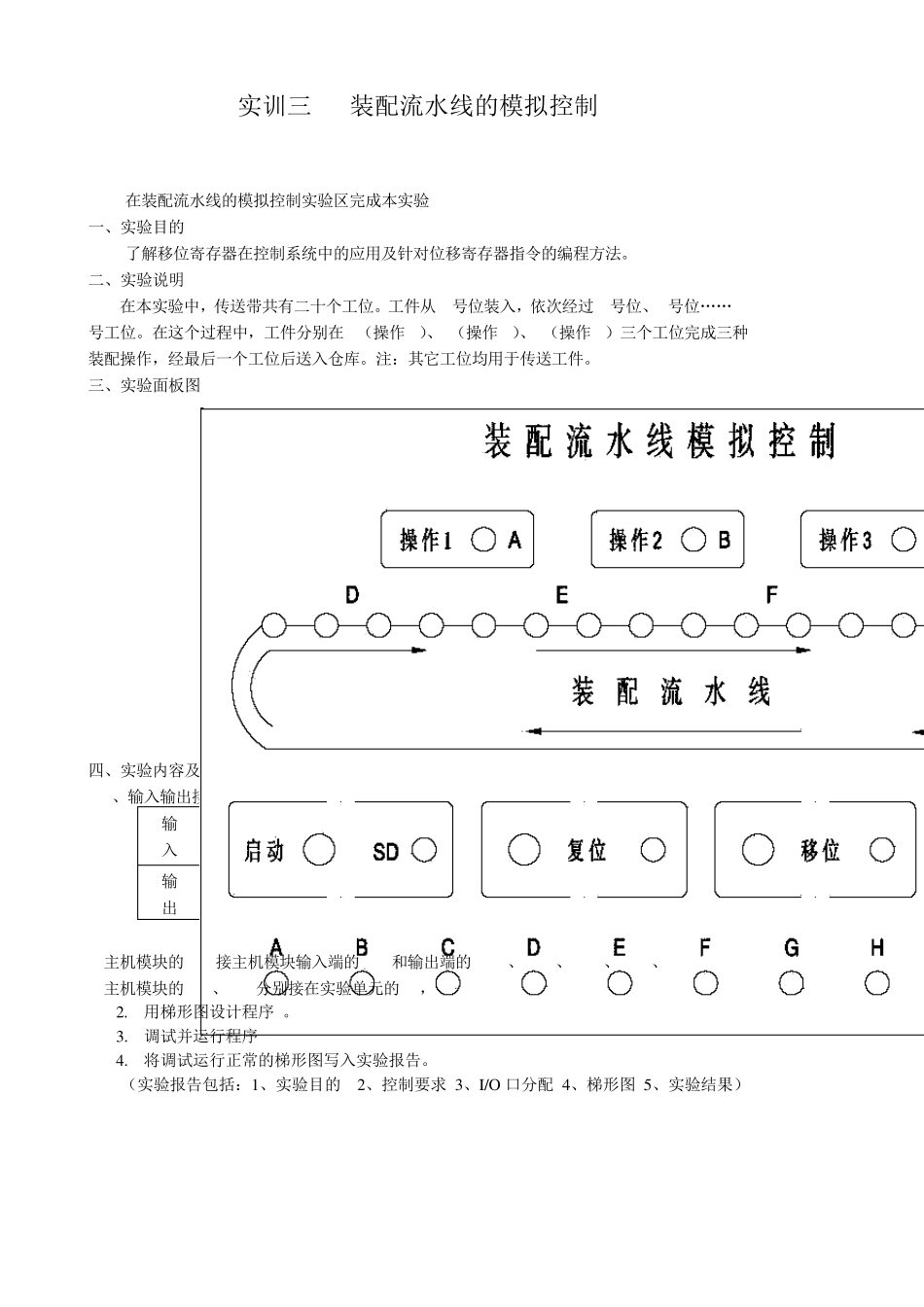

实训三 装配流水线的模拟控制 在装配流水线的模拟控制实验区完成本实验 一、实验目的 了解移位寄存器在控制系统中的应用及针对位移寄存器指令的编程方法。 二、实验说明 在本实验中，传送带共有二十个工位。工件从1号位装入，依次经过2号位、3号位……16号工位。在这个过程中，工件分别在A（操作 1）、B（操作 2）、C（操作 3）三个工位完成三种装配操作，经最后一个工位后送入仓库。注：其它工位均用于传送工件。D,A,E,B,F,C,G,H 三、实验面板图 四、实验内容及步骤 1、输入输出接线 输 入 启动 移位(手动) 复位 X0 X1 X2 输 出 A B C D E F G H Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 主机模块的COM接主机模块输入端的COM和输出端的COM1、COM2、COM3、COM4、COM5 主机模块的24+、COM分别接在实验单元的V+，COM 2. 用梯形图设计程序 。 3. 调试并运行程序 4. 将调试运行正常的梯形图写入实验报告。 （实验报告包括：1、实验目的 2、控制要求 3、I/O 口分配 4、梯形图 5、实验结果） 装配流水线控制的模拟 在MF22实验挂箱中装配流水线的模拟控制实验区完成本实验。 一、实验目的 了解移位寄存器在控制系统中的应用及针对位移寄存器指令的编程方法。 二、实验原理 使用移位寄存器指令（SFTR、SFTL），可以大大简化程序设计。移位寄存器指令的功能如下：若在输入端输入一连串脉冲信号，在移位脉冲作用下，脉冲信号依次移到移位寄存器的各个继电器中，并将这些继电器的状态输出。其中，每个继电器可在不同的时间内得到由输入端输入的一连串脉冲信号。 三、控制要求 在本实验中，传送带共有十六个工位。工件从1号位装入，依次经过2号位、3号位……16号工位。在这个过程中，工件分别在A（操作1）、B（操作2）、C（操作3）三个工位完成三种装配操作，经最后一个工位后送入仓库。注：其它工位均用于传送工件。 四、装配流水线模拟控制的实验面板图 图中左框中的A～H表示动作输出（用LED发光二极管模拟），右侧框中的A～G表示各个不同的操作工位。 五、输入/输出接线列表 输入 接线 启动 移位 复位 X0 X1 X2 输出 接线 A B C D E F G H Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 六、梯形图参考程序
