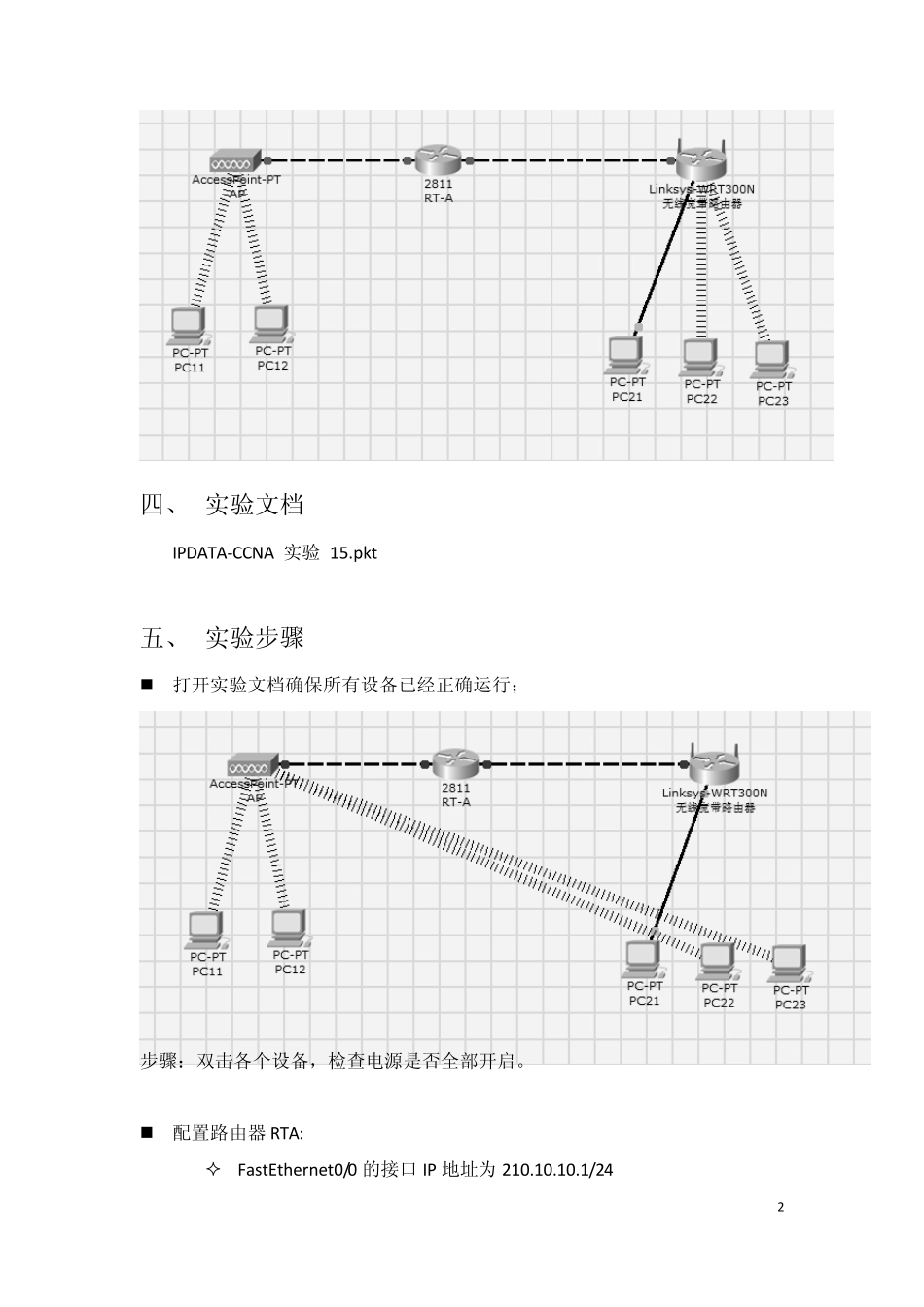

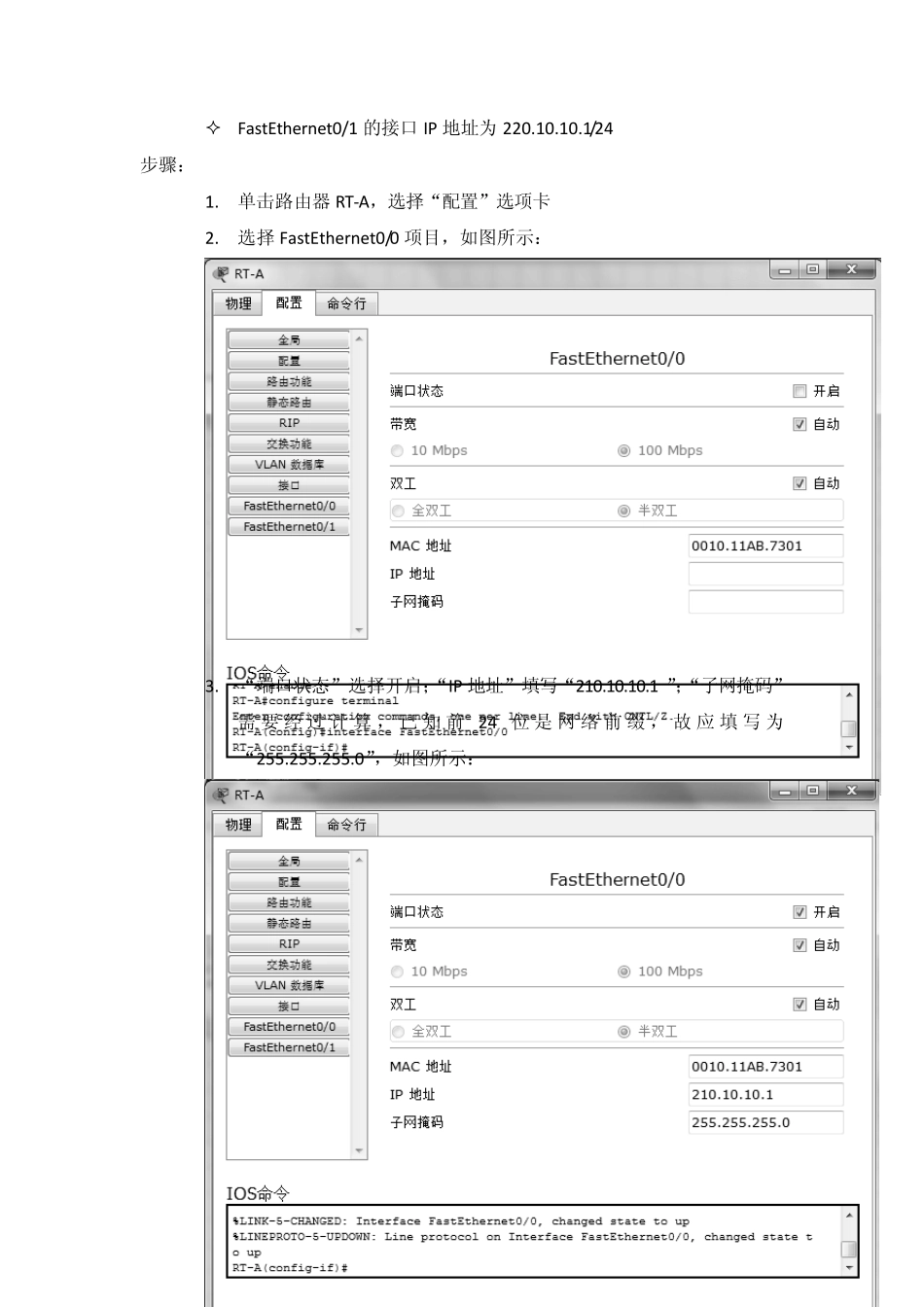

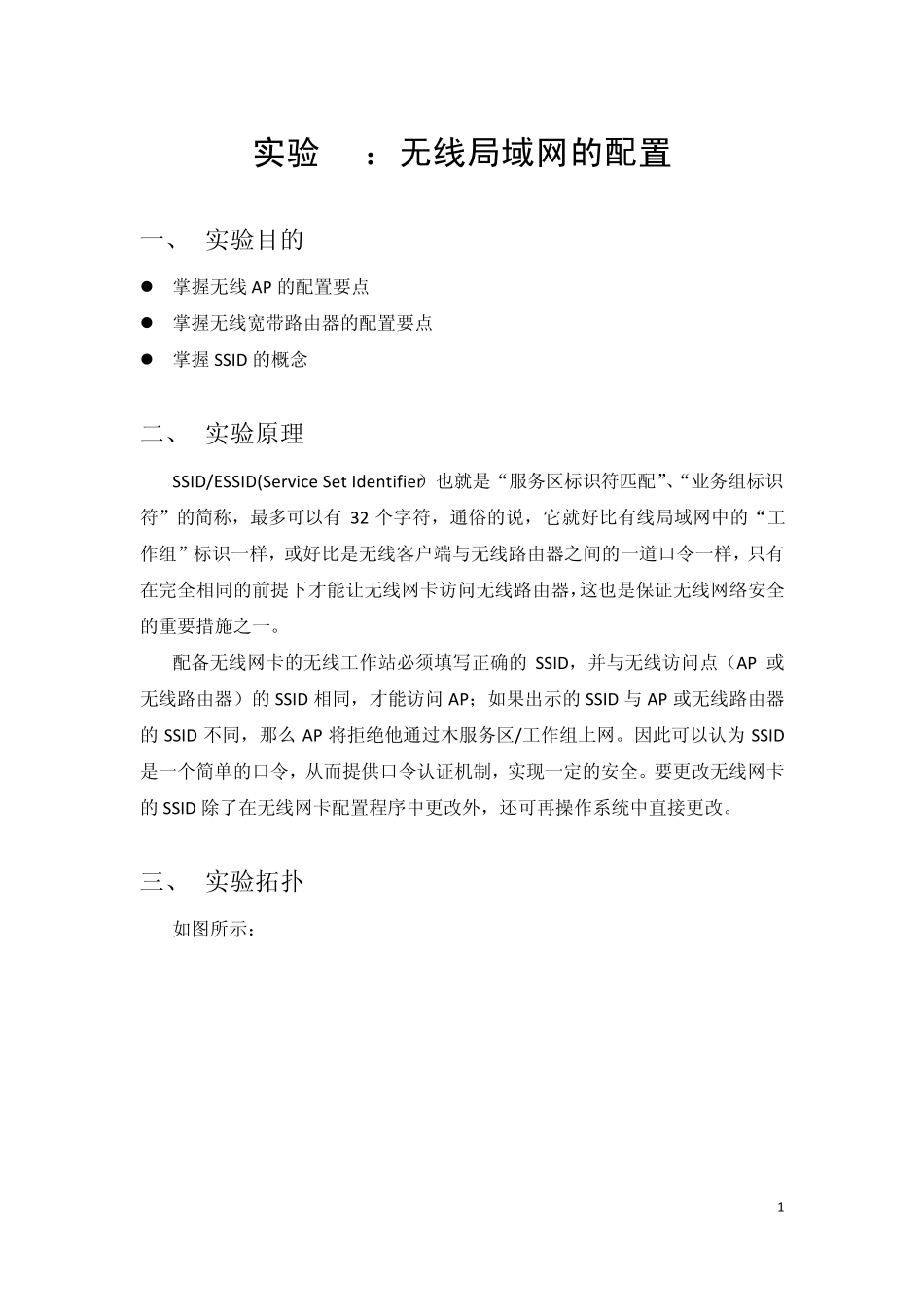

1 实验04：无线局域网的配置 一、 实验目的 掌握无线AP 的配置要点 掌握无线宽带路由器的配置要点 掌握SSID 的概念 二、 实验原理 SSID/ESSID(Service Set Identifier）也就是“服务区标识符匹配”、“业务组标识符”的简称，最多可以有 32 个字符，通俗的说，它就好比有线局域网中的“工作组”标识一样，或好比是无线客户端与无线路由器之间的一道口令一样，只有在完全相同的前提下才能让无线网卡访问无线路由器，这也是保证无线网络安全的重要措施之一。 配备无线网卡的无线工作站必须填写正确的SSID，并与无线访问点（AP 或无线路由器）的SSID 相同，才能访问 AP；如果出示的SSID 与 AP 或无线路由器的SSID 不同，那么 AP 将拒绝他通过木服务区/工作组上网。因此可以认为 SSID是一个简单的口令，从而提供口令认证机制，实现一定的安全。要更改无线网卡的SSID 除了在无线网卡配置程序中更改外，还可再操作系统中直接更改。 三、 实验拓扑 如图所示： 2 四、 实验文档 IPDATA-CCNA 实验 15.pkt 五、 实验步骤 打开实验文档确保所有设备已经正确运行； 步骤：双击各个设备，检查电源是否全部开启。 配置路由器 RTA: FastEthernet0/0 的接口 IP 地址为 210.10.10.1/24 3 FastEthernet0/1 的接口IP 地址为220.10.10.1/24 步骤： 1. 单击路由器RT-A，选择“配置”选项卡 2. 选择FastEthernet0/0 项目，如图所示： 3. “端口状态”选择开启；“IP 地址”填写“210.10.10.1 ”；“子网掩码”需 要 经 过 计 算 ，已 知 前 24 位 是 网 络 前 缀 ，故 应 填 写 为“255.255.255.0”，如图所示： 4 4. 同样，选择FastEthernet0/1 项目，按照刚刚的方法进行配置，如图所示： 在AP、PC11、PC12 上配置同样SSID="ipdata"，确保PC11、PC12 能够与AP建立正确无线连接。 步骤： 1. 单击无线设备AP，选择“配置”选项卡 2. 选择PORT 1 项目，“SSID”填写“ipdata” 5 3. 单击无线设备PC11，选择“配置”选项卡 4. 选择Wireless 项目，“SSID”填写“ipdata” 5. 同样，单击无线设备PC12，做同样修改，如图所示： 6 6. 修改完成后，可以看到，拓扑结构发生变化： PC11、PC12 的IP 地址分别配置为“210.10.10.11”、“210.10.10.12”，PC11、PC12 互相 ping 测试，PC11、PC12 ping 路由器的接口地址（网...
