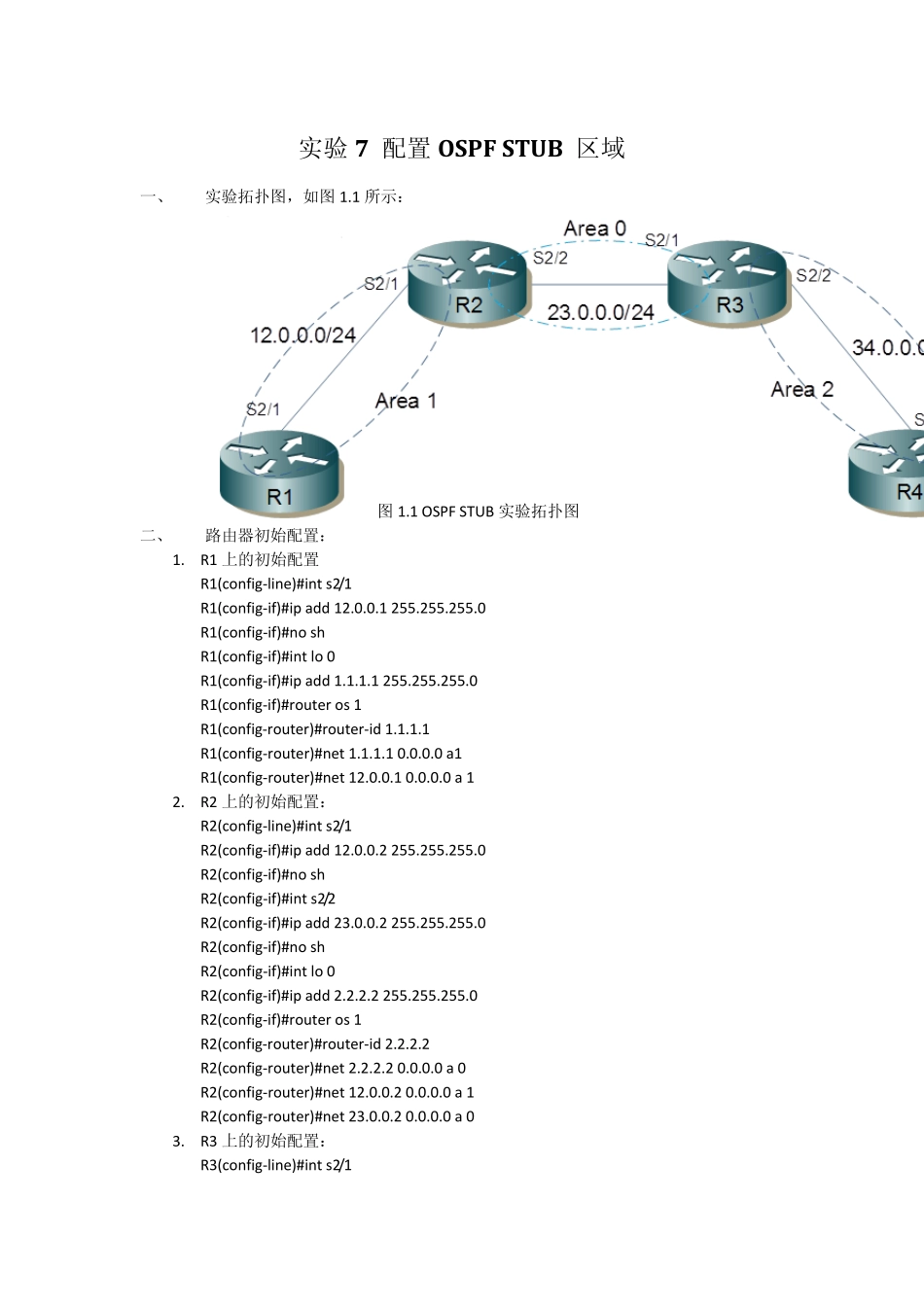

实验7 配置OSPF STUB 区域 一、 实验拓扑图，如图 1.1 所示： 图 1.1 OSPF STUB 实验拓扑图 二、 路由器初始配置： 1. R1 上的初始配置 R1(config-line)#int s2/1 R1(config-if)#ip add 12.0.0.1 255.255.255.0 R1(config-if)#no sh R1(config-if)#int lo 0 R1(config-if)#ip add 1.1.1.1 255.255.255.0 R1(config-if)#rou ter os 1 R1(config-rou ter)#rou ter-id 1.1.1.1 R1(config-rou ter)#net 1.1.1.1 0.0.0.0 a1 R1(config-rou ter)#net 12.0.0.1 0.0.0.0 a 1 2. R2 上的初始配置： R2(config-line)#int s2/1 R2(config-if)#ip add 12.0.0.2 255.255.255.0 R2(config-if)#no sh R2(config-if)#int s2/2 R2(config-if)#ip add 23.0.0.2 255.255.255.0 R2(config-if)#no sh R2(config-if)#int lo 0 R2(config-if)#ip add 2.2.2.2 255.255.255.0 R2(config-if)#rou ter os 1 R2(config-rou ter)#rou ter-id 2.2.2.2 R2(config-rou ter)#net 2.2.2.2 0.0.0.0 a 0 R2(config-rou ter)#net 12.0.0.2 0.0.0.0 a 1 R2(config-rou ter)#net 23.0.0.2 0.0.0.0 a 0 3. R3 上的初始配置： R3(config-line)#int s2/1 R3(config-if)#ip add 23.0.0.3 255.255.255.0 R3(config-if)#no sh R3(config-if)#int s2/2 R3(config-if)#ip add 34.0.0.3 255.255.255.0 R3(config-if)#no sh R3(config-if)#int lo 0 R3(config-if)#ip add 3.3.3.3 255.255.255.0 R3(config-if)#router os 1 R3(config-router)#router-id 3.3.3.3 R3(config-router)#net 3.3.3.3 0.0.0.0 a 0 R3(config-router)#net 23.0.0.3 0.0.0.0 a 0 R3(config-router)#net 34.0.0.3 0.0.0.0 a 2 4. R4 上的初始配置： R4(config-line)#int s2/1 R4(config-if)#ip add 34.0.0.4 255.255.255.0 R4(config-if)#no sh R4(config-if)#int lo 0 R4(config-if)#ip add 4.4.4.4 255.255.255.0 R4(config-if)#router os 1 R4(config-router)#router-id 4.4.4.4 R4(config-router)#net 4.4.4.4 0.0.0.0 a2 R4(config-router)#net 34.0.0.4 0.0.0.0 a 2 5. 查看 OSPF 的运行情况： R2(config-router)#do sh ip ospf Routing Process "ospf 1" with ID 2.2.2.2 Supports only single TOS(TOS0)...
