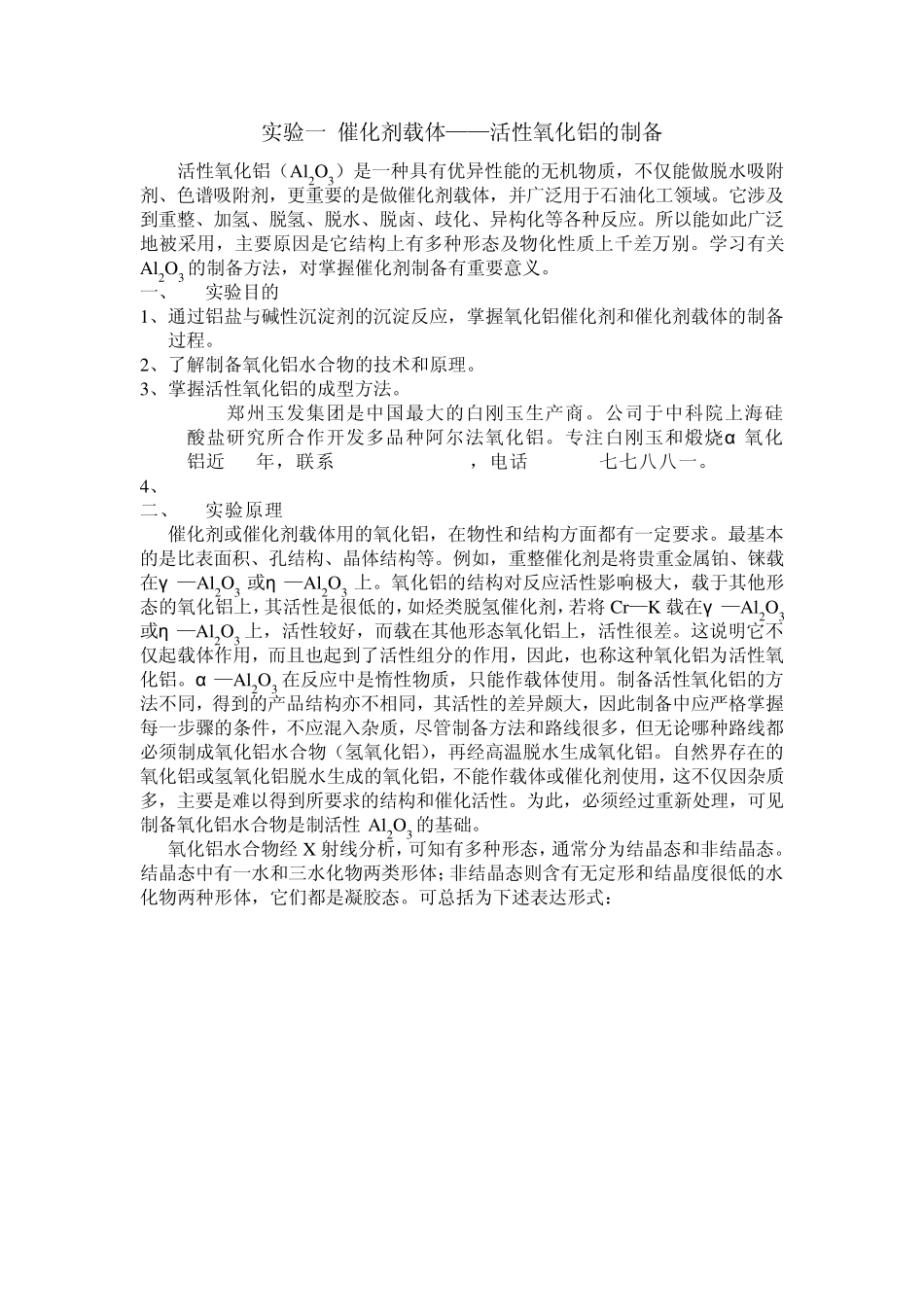

实验一 催化剂载体——活性氧化铝的制备 活性氧化铝（Al2O3）是一种具有优异性能的无机物质，不仅能做脱水吸附剂、色谱吸附剂，更重要的是做催化剂载体，并广泛用于石油化工领域。它涉及到重整、加氢、脱氢、脱水、脱卤、歧化、异构化等各种反应。所以能如此广泛地被采用，主要原因是它结构上有多种形态及物化性质上千差万别。学习有关Al2O3 的制备方法，对掌握催化剂制备有重要意义。 一、 实验目的 1、通过铝盐与碱性沉淀剂的沉淀反应，掌握氧化铝催化剂和催化剂载体的制备过程。 2、了解制备氧化铝水合物的技术和原理。 3、掌握活性氧化铝的成型方法。 郑州玉发集团是中国最大的白刚玉生产商。公司于中科院上海硅酸盐研究所合作开发多品种阿尔法氧化铝。专注白刚玉和煅烧α 氧化铝近 30年，联系 QQ 2596686490，电话 156390七七八八一。 4、 二、 实验原理 催化剂或催化剂载体用的氧化铝，在物性和结构方面都有一定要求。最基本的是比表面积、孔结构、晶体结构等。例如，重整催化剂是将贵重金属铂、铼载在γ —Al2O3 或η —Al2O3 上。氧化铝的结构对反应活性影响极大，载于其他形态的氧化铝上，其活性是很低的，如烃类脱氢催化剂，若将 Cr—K 载在γ —Al2O3或η —Al2O3 上，活性较好，而载在其他形态氧化铝上，活性很差。这说明它不仅起载体作用，而且也起到了活性组分的作用，因此，也称这种氧化铝为活性氧化铝。α —Al2O3 在反应中是惰性物质，只能作载体使用。制备活性氧化铝的方法不同，得到的产品结构亦不相同，其活性的差异颇大，因此制备中应严格掌握每一步骤的条件，不应混入杂质，尽管制备方法和路线很多，但无论哪种路线都必须制成氧化铝水合物（氢氧化铝），再经高温脱水生成氧化铝。自然界存在的氧化铝或氢氧化铝脱水生成的氧化铝，不能作载体或催化剂使用，这不仅因杂质多，主要是难以得到所要求的结构和催化活性。为此，必须经过重新处理，可见制备氧化铝水合物是制活性 Al2O3 的基础。 氧化铝水合物经 X 射线分析，可知有多种形态，通常分为结晶态和非结晶态。结晶态中有一水和三水化物两类形体；非结晶态则含有无定形和结晶度很低的水化物两种形体，它们都是凝胶态。可总括为下述表达形式： 无定形水合氧化铝，尤其假一水铝石，在制备中能通过控制溶液PH 值或温度，向一水氧化铝转变。经老化后大部分变成α —Al2O3·H2O，而这种形态是生成γ —Al2O3 的唯一路线。上述α —Al2O3...
