实验一电磁型电流继电器和电压继电器实验

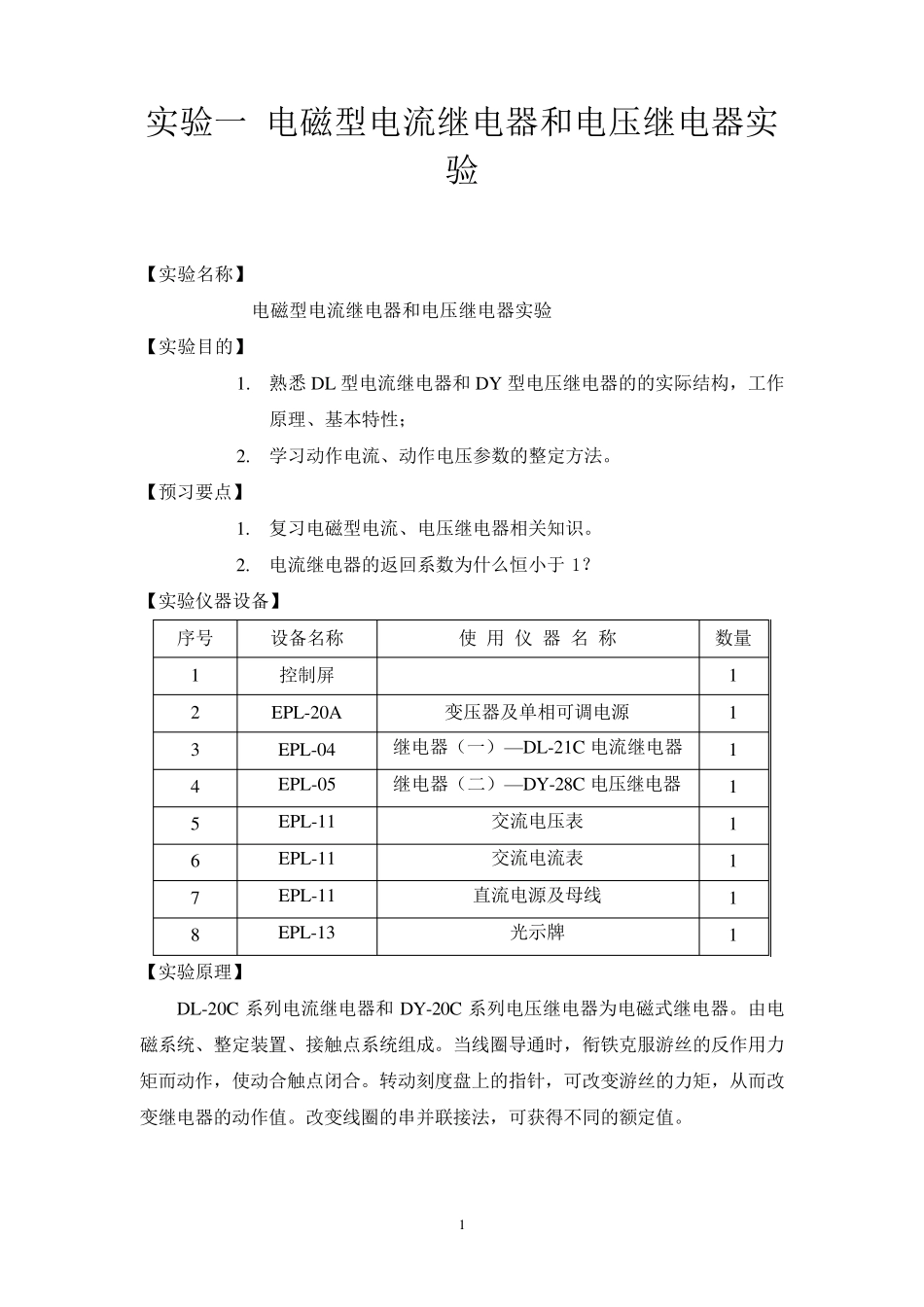

实验一电磁型电流继电器和电压继电器实验_第1页
1/9

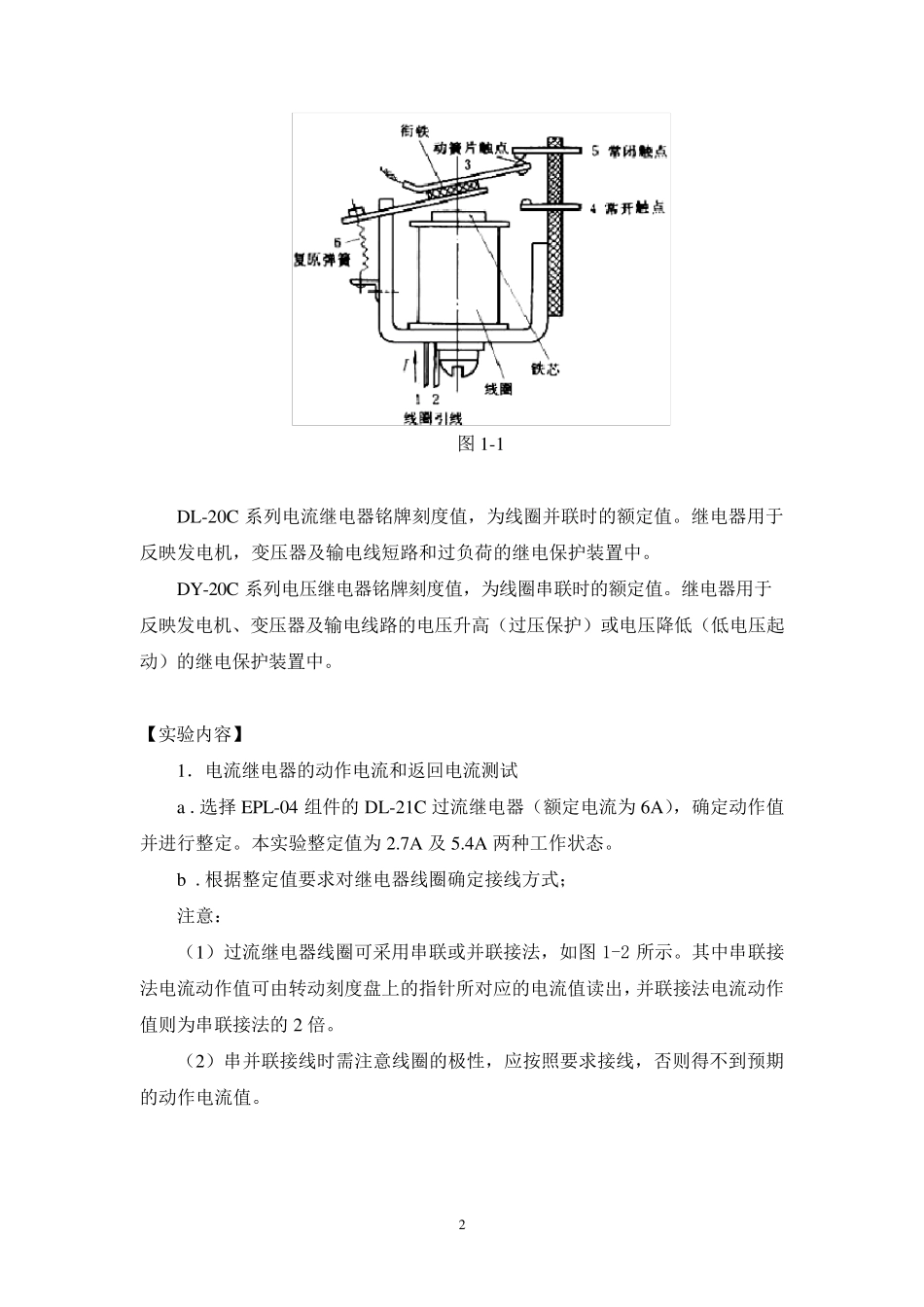

实验一电磁型电流继电器和电压继电器实验_第2页
2/9

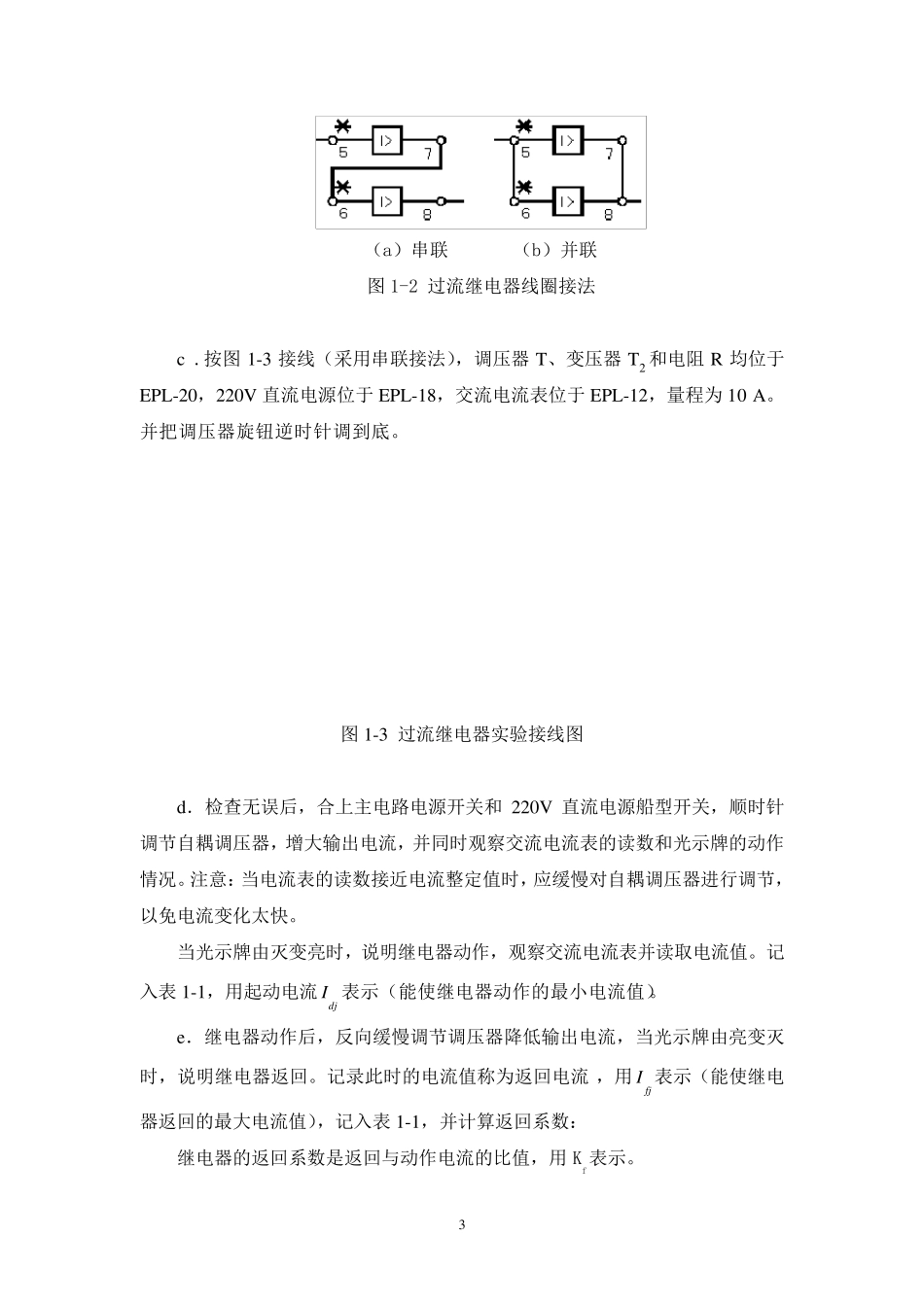

实验一电磁型电流继电器和电压继电器实验_第3页
3/9
1 实验一 电磁型电流继电器和电压继电器实验 【实验名称】 电磁型电流继电器和电压继电器实验 【实验目的】 1. 熟悉DL 型电流继电器和DY 型电压继电器的的实际结构,工作原理、基本特性; 2. 学习动作电流、动作电压参数的整定方法。 【预习要点】 1. 复习电磁型电流、电压继电器相关知识。 2. 电流继电器的返回系数为什么恒小于 1? 【实验仪器设备】 序号 设备名称 使 用 仪 器 名 称 数量 1 控制屏 1 2 EPL-20A 变压器及单相可调电源 1 3 EPL-04 继电器(一)—DL-21C 电流继电器 1 4 EPL-05 继电器(二)—DY-28C 电压继电器 1 5 EPL-11 交流电压表 1 6 EPL-11 交流电流表 1 7 EPL-11 直流电源及母线 1 8 EPL-13 光示牌 1 【实验原理】 DL-20C 系列电流继电器和DY-20C 系列电压继电器为电磁式继电器。由电磁系统、整定装置、接触点系统组成。当线圈导通时,衔铁克服游丝的反作用力矩而动作,使动合触点闭合。转动刻度盘上的指针,可改变游丝的力矩,从而改变继电器的动作值。改变线圈的串并联接法,可获得不同的额定值。 2 图1-1 DL-20C 系列电流继电器铭牌刻度值,为线圈并联时的额定值。继电器用于反映发电机,变压器及输电线短路和过负荷的继电保护装置中。 DY-20C 系列电压继电器铭牌刻度值,为线圈串联时的额定值。继电器用于反映发电机、变压器及输电线路的电压升高(过压保护)或电压降低(低电压起动)的继电保护装置中。 【实验内容】 1.电流继电器的动作电流和返回电流测试 a .选择 EPL-04 组件的DL-21C 过流继电器(额定电流为6A),确定动作值并进行整定。本实验整定值为2.7A 及5.4A 两种工作状态。 b .根据整定值要求对继电器线圈确定接线方式; 注意: (1)过流继电器线圈可采用串联或并联接法,如图1-2 所示。其中串联接法电流动作值可由转动刻度盘上的指针所对应的电流值读出,并联接法电流动作值则为串联接法的2 倍。 (2)串并联接线时需注意线圈的极性,应按照要求接线,否则得不到预期的动作电流值。 3 (a)串联 (b)并联 图1-2 过流继电器线圈接法 c .按图1-3 接线(采用串联接法),调压器T、变压器T2 和电阻 R 均位于EPL-20,220V 直流电源位于 EPL-18,交流电流表位于 EPL-12,量程为 10 A。并把调压器旋钮逆时针调到底。 图1-3 过流继电器实验接线图 d.检查无误后,合上主电路电源开关和 220V 直...
