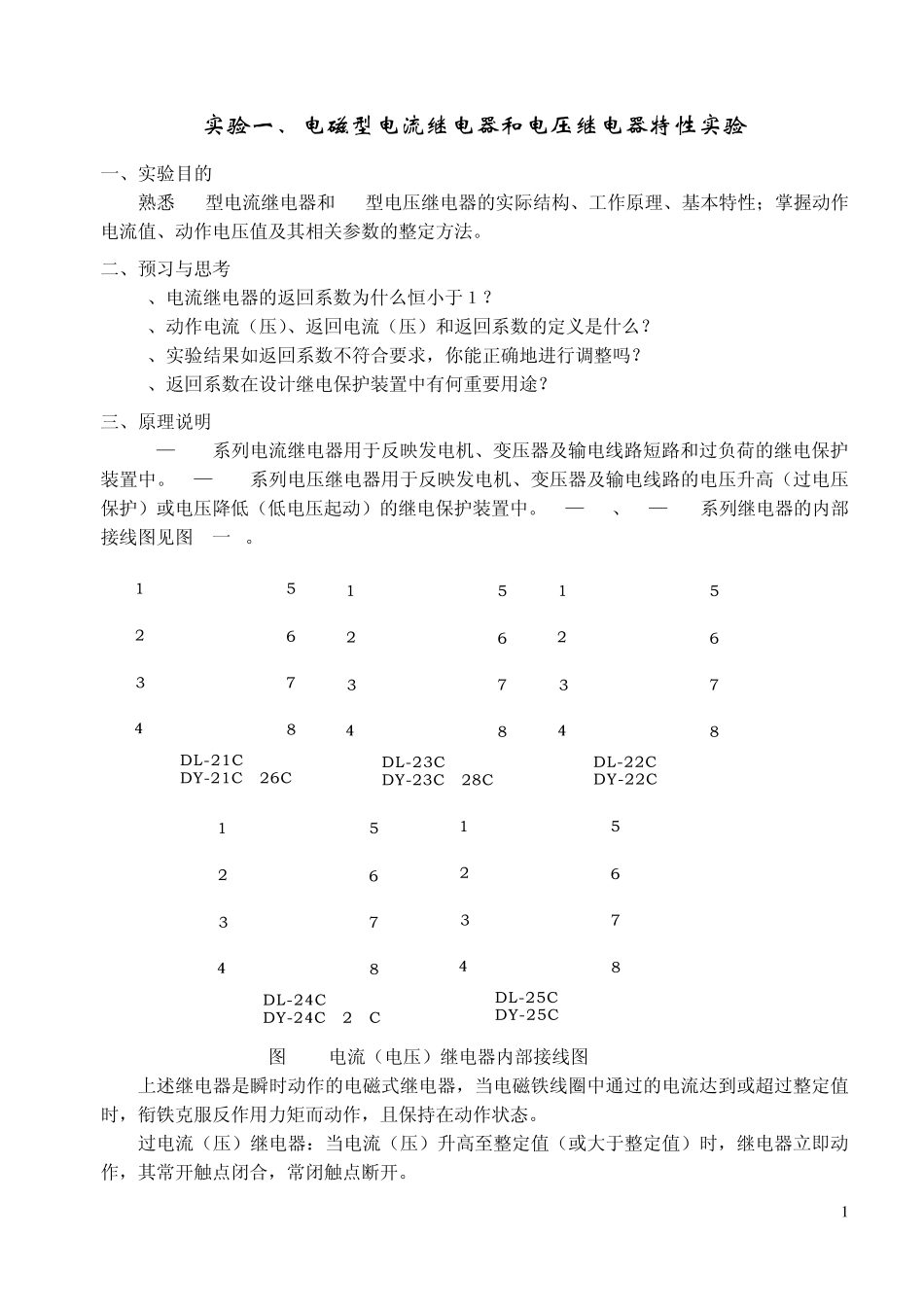

实验一电磁型电流继电器和电压继电器特性实验

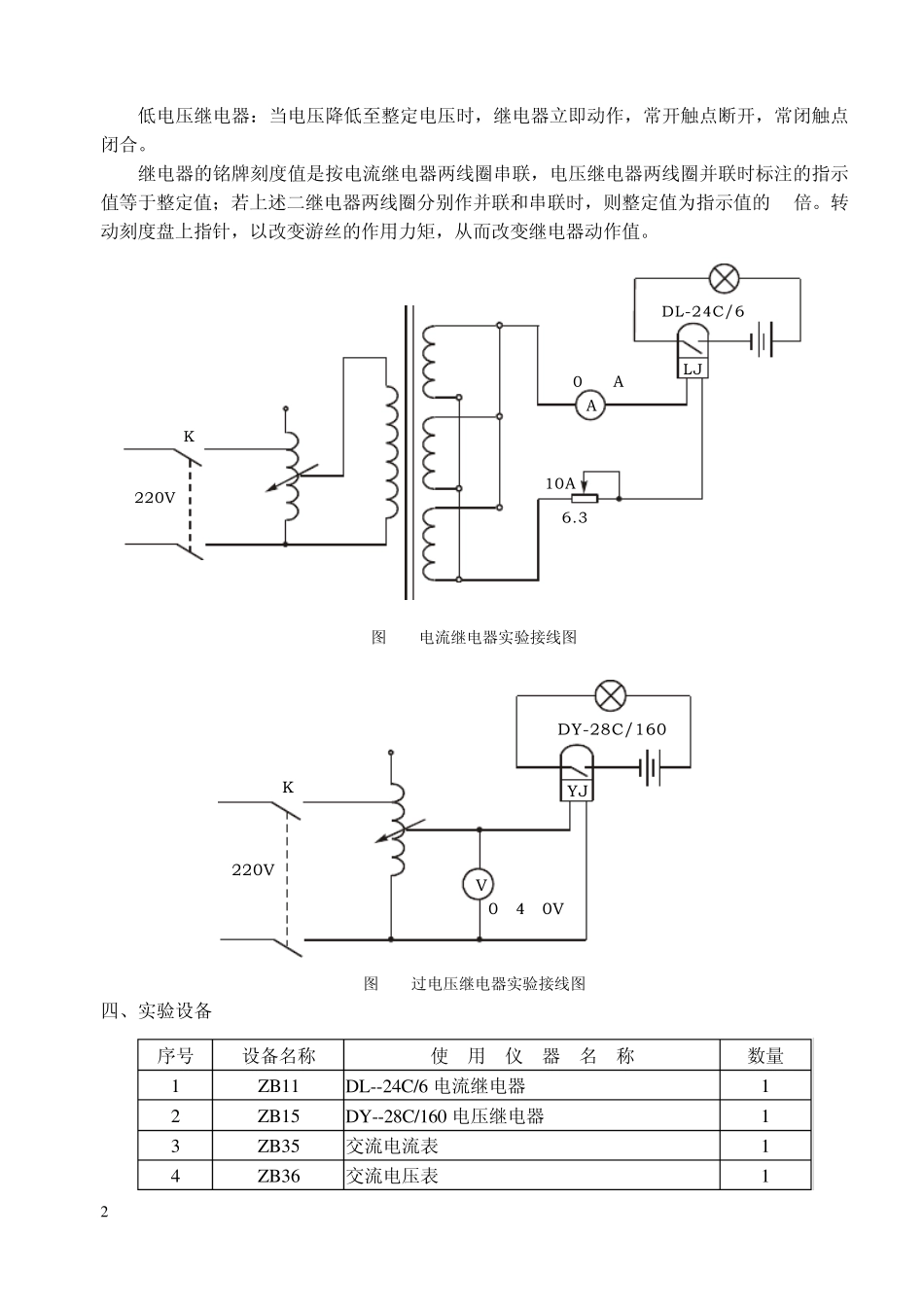

1 12348765DL-21CDY-21C、26C12348765DL-23CDY-23C、28C12348765DL-22CDY-22C12348765DL-24CDY-24C、29C12348765DL-25CDY-25C实验一、电磁型电流继电器和电压继电器特性实验 一、实验目的 熟悉DL型电流继电器和DY型电压继电器的实际结构、工作原理、基本特性；掌握动作电流值、动作电压值及其相关参数的整定方法。 二、预习与思考 1、电流继电器的返回系数为什么恒小于１？ 2、动作电流（压）、返回电流（压）和返回系数的定义是什么？ 3、实验结果如返回系数不符合要求，你能正确地进行调整吗？ 4、返回系数在设计继电保护装置中有何重要用途？ 三、原理说明 DL—20c系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。DY—20c系列电压继电器用于反映发电机、变压器及输电线路的电压升高（过电压保护）或电压降低（低电压起动）的继电保护装置中。DL—20c、DY—20c系列继电器的内部接线图见图 1一1。 图 1-1 电流（电压）继电器内部接线图 上述继电器是瞬时动作的电磁式继电器，当电磁铁线圈中通过的电流达到或超过整定值时，衔铁克服反作用力矩而动作，且保持在动作状态。 过电流（压）继电器：当电流（压）升高至整定值（或大于整定值）时，继电器立即动作，其常开触点闭合，常闭触点断开。 2 低电压继电器：当电压降低至整定电压时，继电器立即动作，常开触点断开，常闭触点闭合。 继电器的铭牌刻度值是按电流继电器两线圈串联，电压继电器两线圈并联时标注的指示值等于整定值；若上述二继电器两线圈分别作并联和串联时，则整定值为指示值的2倍。转动刻度盘上指针，以改变游丝的作用力矩，从而改变继电器动作值。 图1-2电流继电器实验接线图 图1-3过电压继电器实验接线图 四、实验设备 序号 设备名称 使 用 仪 器 名 称 数量 1 ZB11 DL--24C/6 电流继电器 1 2 ZB15 DY--28C/160 电压继电器 1 3 ZB35 交流电流表 1 4 ZB36 交流电压表 1 VK交流220V触点通断指示灯0～450VYJDY-28C/160自耦调压器K交流220VA0～5A6.3Ω变流器10A触点通断指示灯DL-24C/6自耦调压器LJ 3 5 DZB01--1 单相自耦调压器 1 变流器 1 触点通断指示灯 1 单相交流电源 1 可调电阻 R1 6.3Ω /10A 1 6 1000 伏兆欧表 1 五、验步骤和要求 1、绝缘测试 单个继电器在新安装投入使用前或经过解体检修后，必须进行绝缘测试，对于额定电压为 100伏及以上者，应用 1000伏兆欧表...
