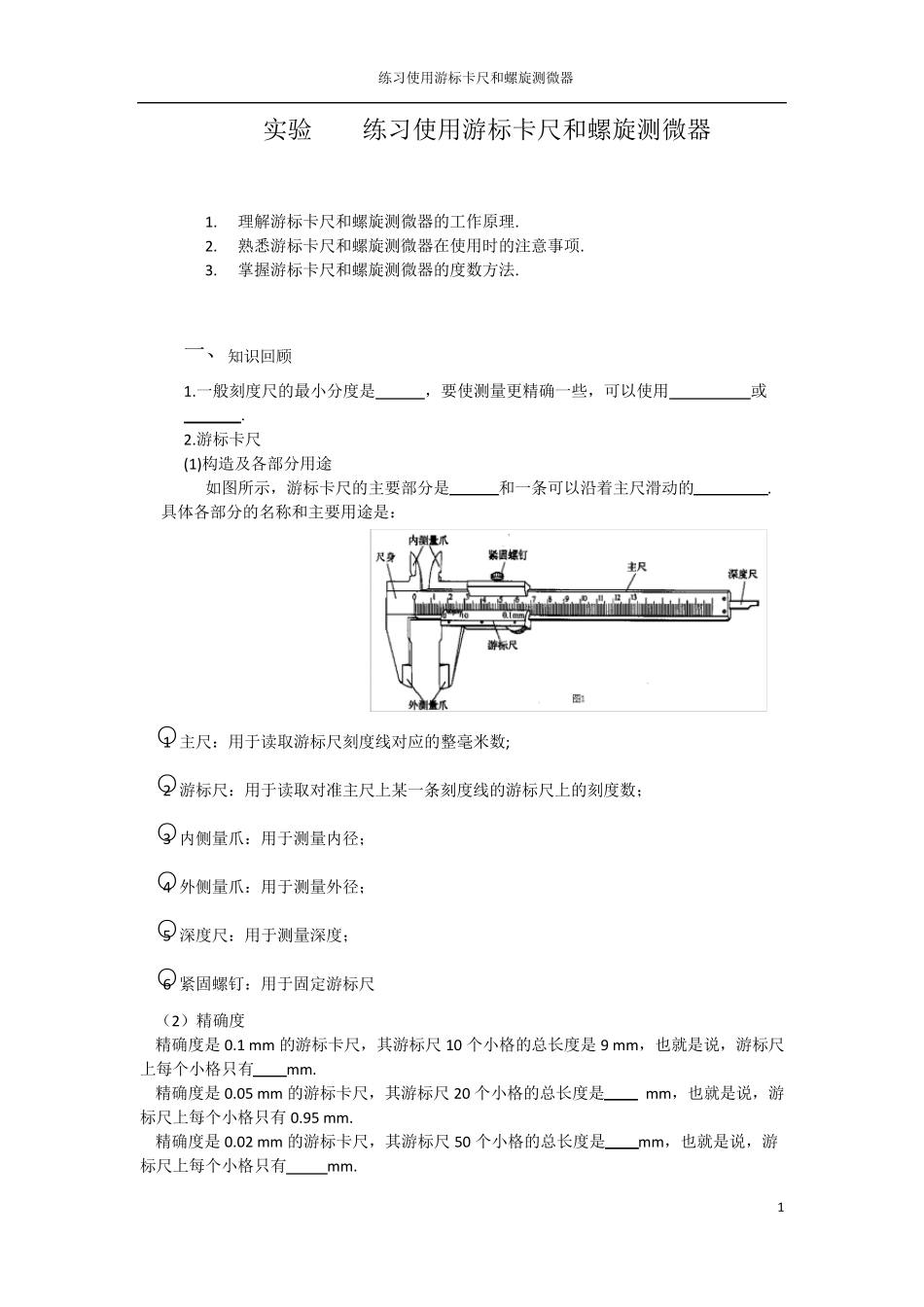

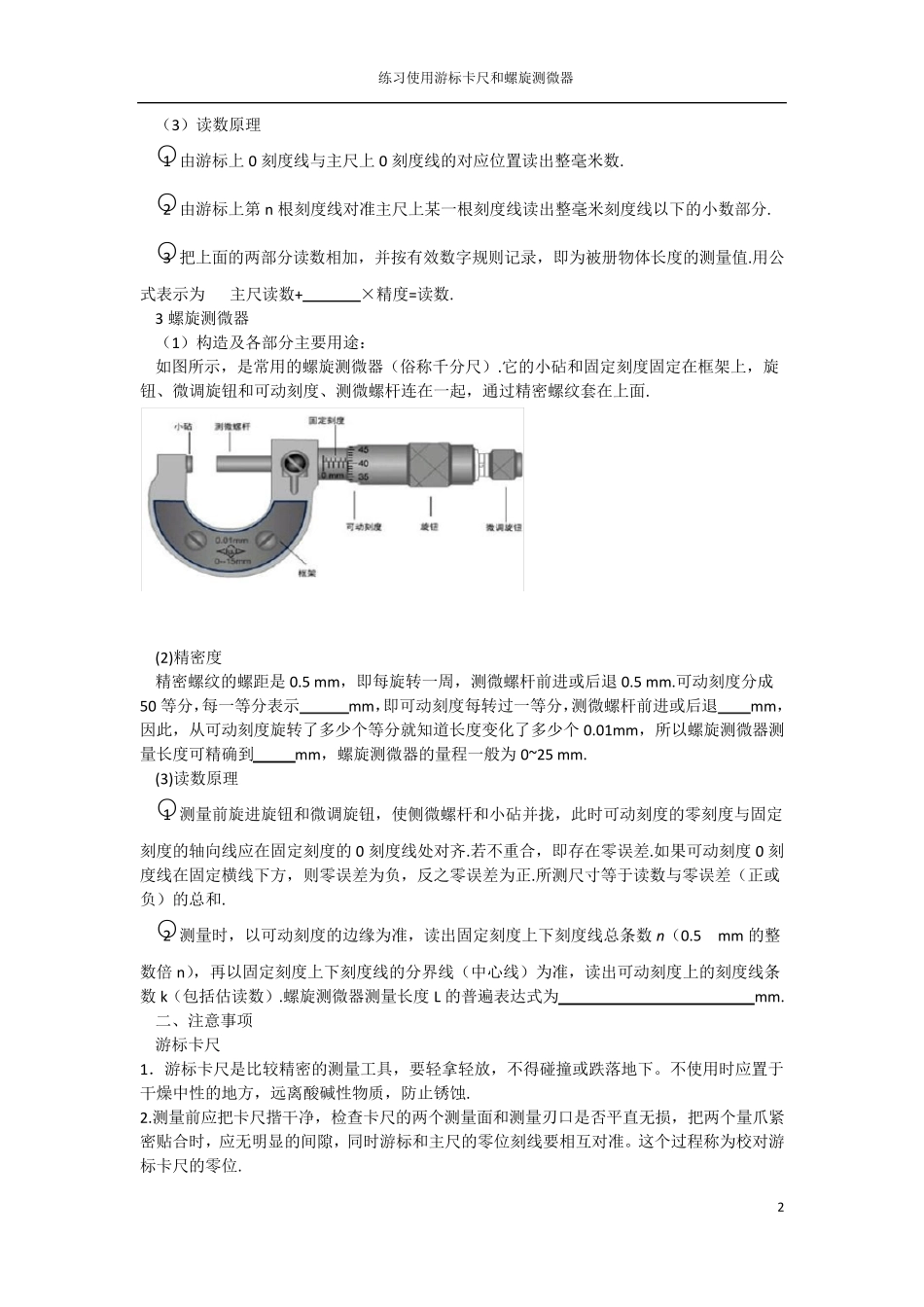

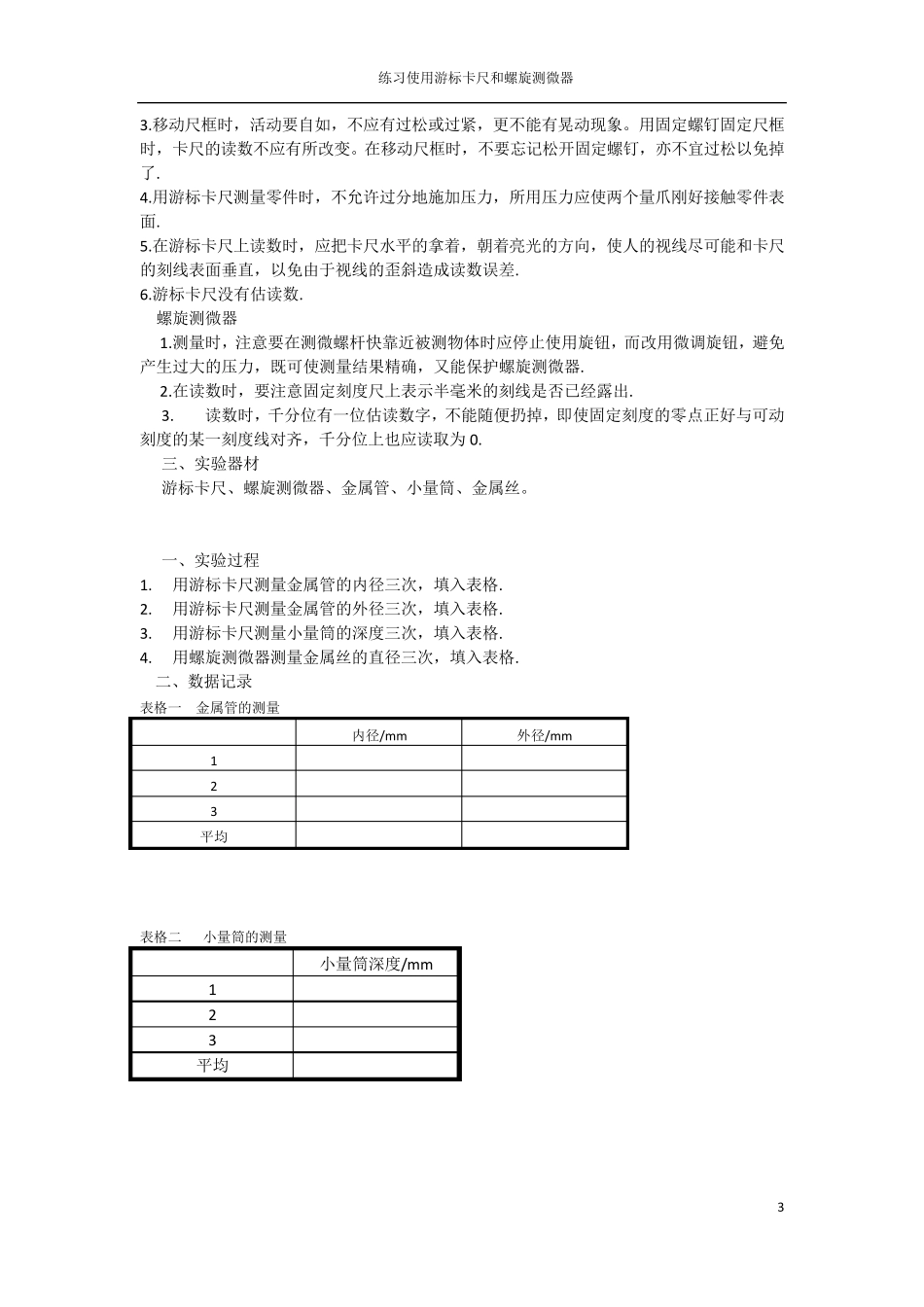

练习使用游标卡尺和螺旋测微器 1 实验 练习使用游标卡尺和螺旋测微器 1. 理解游标卡尺和螺旋测微器的工作原理. 2. 熟悉游标卡尺和螺旋测微器在使用时的注意事项. 3. 掌握游标卡尺和螺旋测微器的度数方法. 一、知识回顾 1.一般刻度尺的最小分度是 ,要使测量更精确一些,可以使用 或 . 2.游标卡尺 (1)构造及各部分用途 如图所示,游标卡尺的主要部分是 和一条可以沿着主尺滑动的 .具体各部分的名称和主要用途是: ○1 主尺:用于读取游标尺刻度线对应的整毫米数; ○2 游标尺:用于读取对准主尺上某一条刻度线的游标尺上的刻度数; ○3 内侧量爪:用于测量内径; ○4 外侧量爪:用于测量外径; ○5 深度尺:用于测量深度; ○6 紧固螺钉:用于固定游标尺 (2)精确度 精确度是0.1 m m 的游标卡尺,其游标尺10 个小格的总长度是9 m m ,也就是说,游标尺上每个小格只有 m m . 精确度是0.05 m m 的游标卡尺,其游标尺20 个小格的总长度是 m m ,也就是说,游标尺上每个小格只有 0.95 m m . 精确度是0.02 m m 的游标卡尺,其游标尺50 个小格的总长度是 m m ,也就是说,游标尺上每个小格只有 m m . 练习使用游标卡尺和螺旋测微器 2 (3)读数原理 ○1 由游标上0 刻度线与主尺上0 刻度线的对应位置读出整毫米数. ○2 由游标上第n 根刻度线对准主尺上某一根刻度线读出整毫米刻度线以下的小数部分. ○3 把上面的两部分读数相加,并按有效数字规则记录,即为被册物体长度的测量值.用公式表示为 主尺读数+ ×精度=读数. 3 螺旋测微器 (1)构造及各部分主要用途: 如图所示,是常用的螺旋测微器(俗称千分尺).它的小砧和固定刻度固定在框架上,旋钮、微调旋钮和可动刻度、测微螺杆连在一起,通过精密螺纹套在上面. (2)精密度 精密螺纹的螺距是 0.5 mm,即每旋转一周,测微螺杆前进或后退 0.5 mm.可动刻度分成50 等分,每一等分表示 mm,即可动刻度每转过一等分,测微螺杆前进或后退 mm,因此,从可动刻度旋转了多少个等分就知道长度变化了多少个 0.01mm,所以螺旋测微器测量长度可精确到 mm,螺旋测微器的量程一般为0~25 mm. (3)读数原理 ○1 测量前旋进旋钮和微调旋钮,使侧微螺杆和小砧并拢,此时可动刻度的零刻度与固定刻度的轴向线应在固定刻度的0 刻度线处对齐.若不重合,即存在零误差.如果可动刻度0 刻度线在固定横线下方,则零误差为负,反之...
