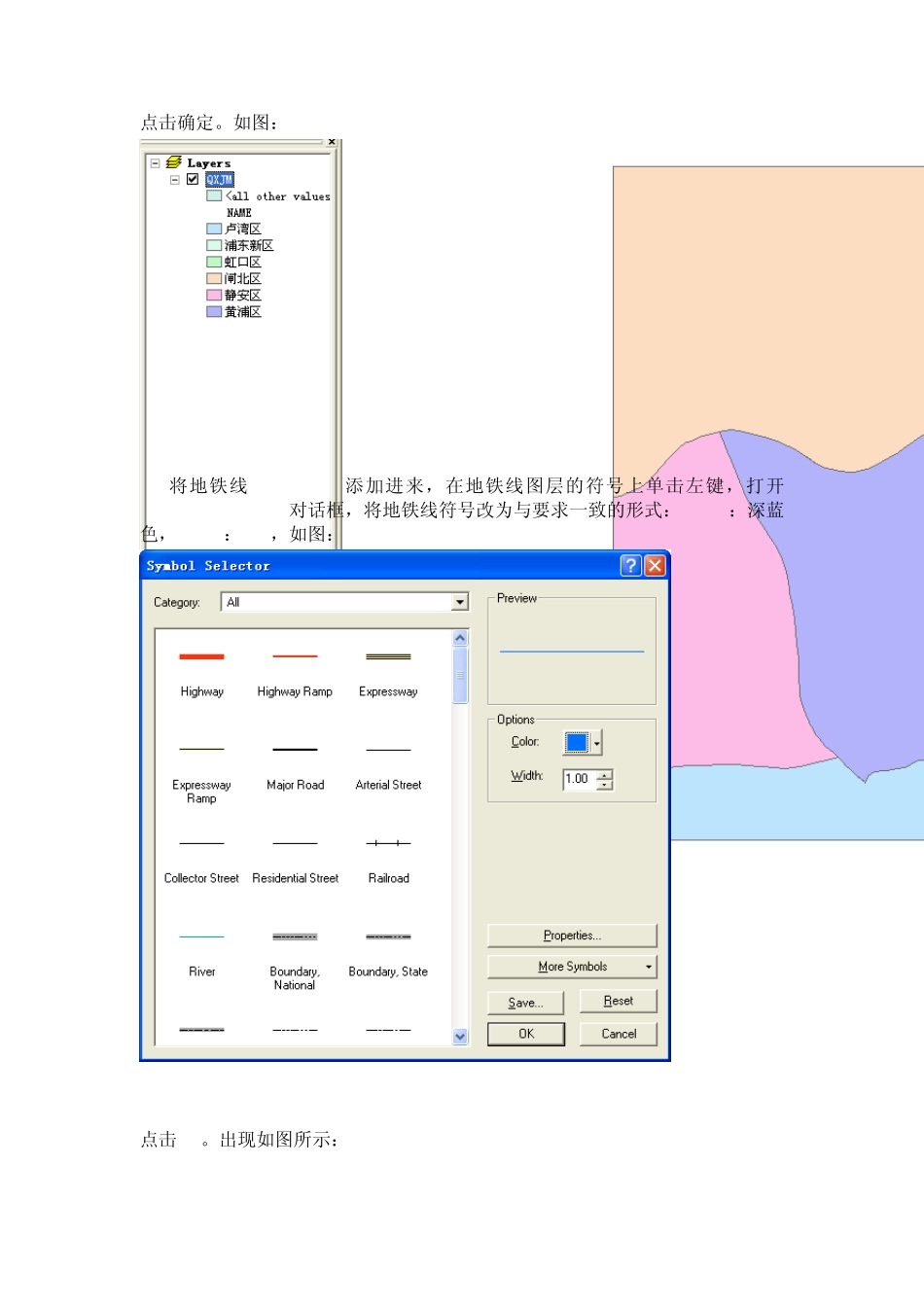

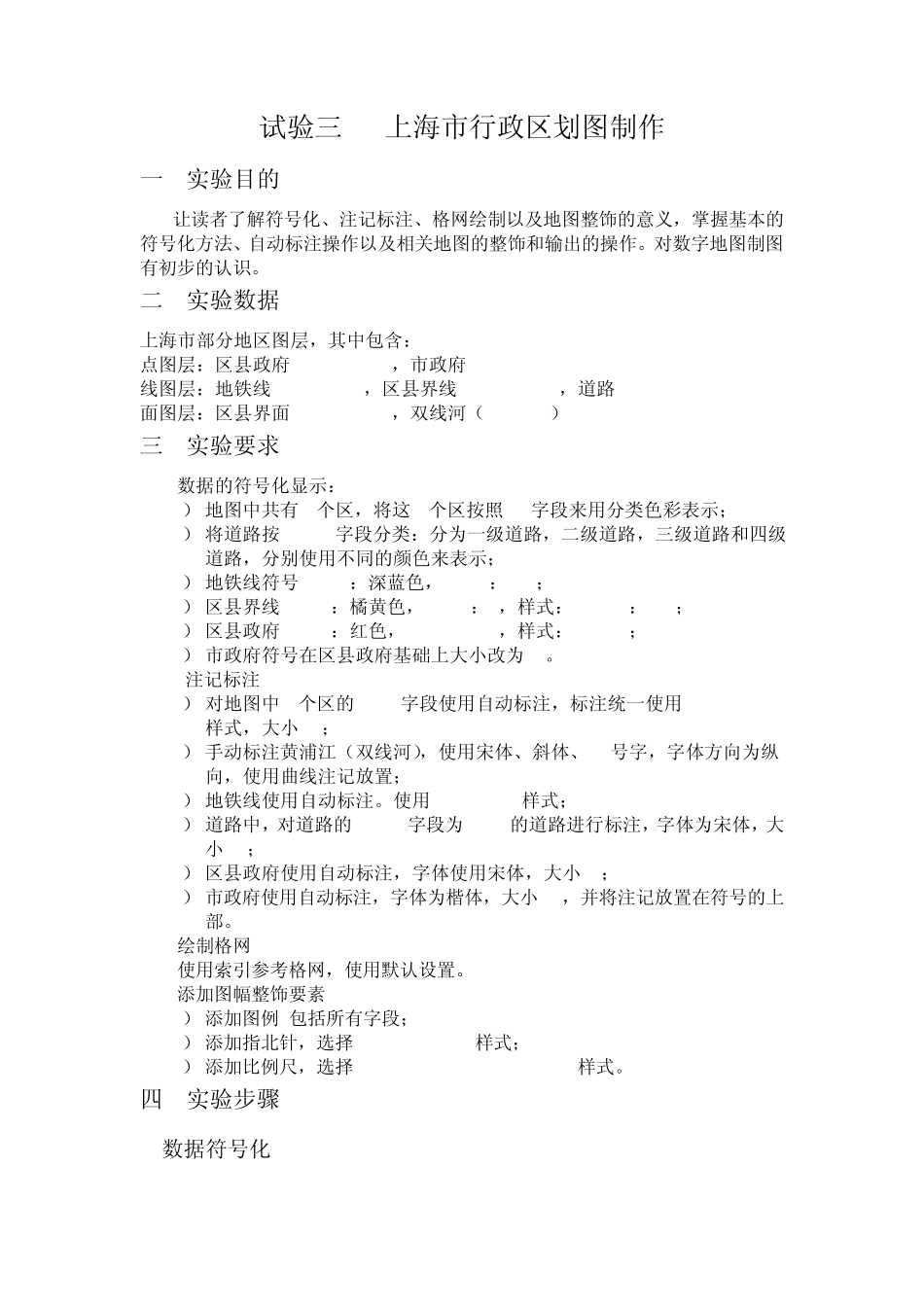

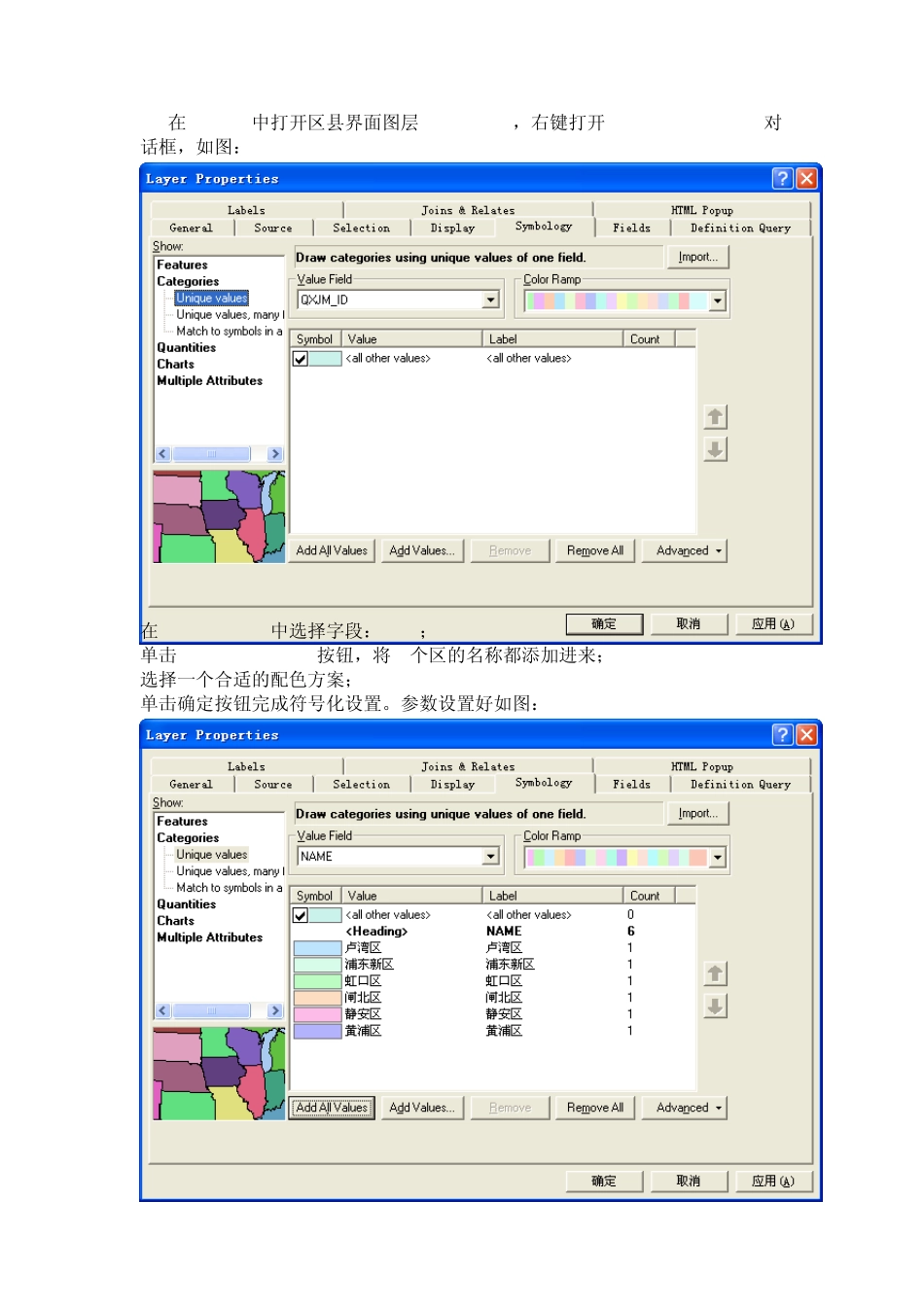

试验三 上海市行政区划图制作 一 实验目的 让读者了解符号化、注记标注、格网绘制以及地图整饰的意义，掌握基本的符号化方法、自动标注操作以及相关地图的整饰和输出的操作。对数字地图制图有初步的认识。 二 实验数据 上海市部分地区图层，其中包含： 点图层：区县政府 (QXZF.shp)，市政府 (SZF.shp) 线图层：地铁线 (DTX.shp)，区县界线 (QXJX.shp)，道路 (DL.shp) 面图层：区县界面 (QXJM.shp)，双线河（SXH.shp） 三 实验要求 (1) 数据的符号化显示： 1） 地图中共有 6个区，将这 6个区按照 ID字段来用分类色彩表示； 2） 将道路按 Class字段分类：分为一级道路，二级道路，三级道路和四级道路，分别使用不同的颜色来表示； 3） 地铁线符号Color：深蓝色，Width：1.0； 4） 区县界线 Color：橘黄色，Width：1，样式：Dashed：6:1； 5） 区县政府 Color：红色，Size:10.00，样式：Star 3； 6） 市政府符号在区县政府基础上大小改为18。 (2) 注记标注 1） 对地图中 6个区的Name字段使用自动标注，标注统一使用Country 2样式，大小 16； 2） 手动标注黄浦江（双线河），使用宋体、斜体、16号字，字体方向为纵向，使用曲线注记放置； 3） 地铁线使用自动标注。使用Country 3样式； 4） 道路中，对道路的Class字段为 GL03的道路进行标注，字体为宋体，大小 10； 5） 区县政府使用自动标注，字体使用宋体，大小10； 6） 市政府使用自动标注，字体为楷体，大小 14，并将注记放置在符号的上部。 (3) 绘制格网 使用索引参考格网，使用默认设置。 (4) 添加图幅整饰要素 1） 添加图例,包括所有字段； 2） 添加指北针，选择 ESRI North 3样式； 3） 添加比例尺，选择 Alternating Scale Bar 1样式。 四 实验步骤 1.数据符号化 (1)在ArcMap中打开区县界面图层(QXJM.shp)，右键打开Layer Properties对话框，如图： 在Value Field中选择字段：NAME； 单击Add All Values按钮，将6个区的名称都添加进来； 选择一个合适的配色方案； 单击确定按钮完成符号化设置。参数设置好如图： 点击确定。如图： (2)将地铁线 (DTX.shp)添加进来，在地铁线图层的符号上单击左键，打开Symbol Selector对话框，将地铁线符号改为与要求一致的形式：Color：深蓝色，Width：1.0，如图： 点击OK。出现如图所示： (3)将道路 (DL.shp)添加进来，其符号化方法与区县界面方法类似，...
