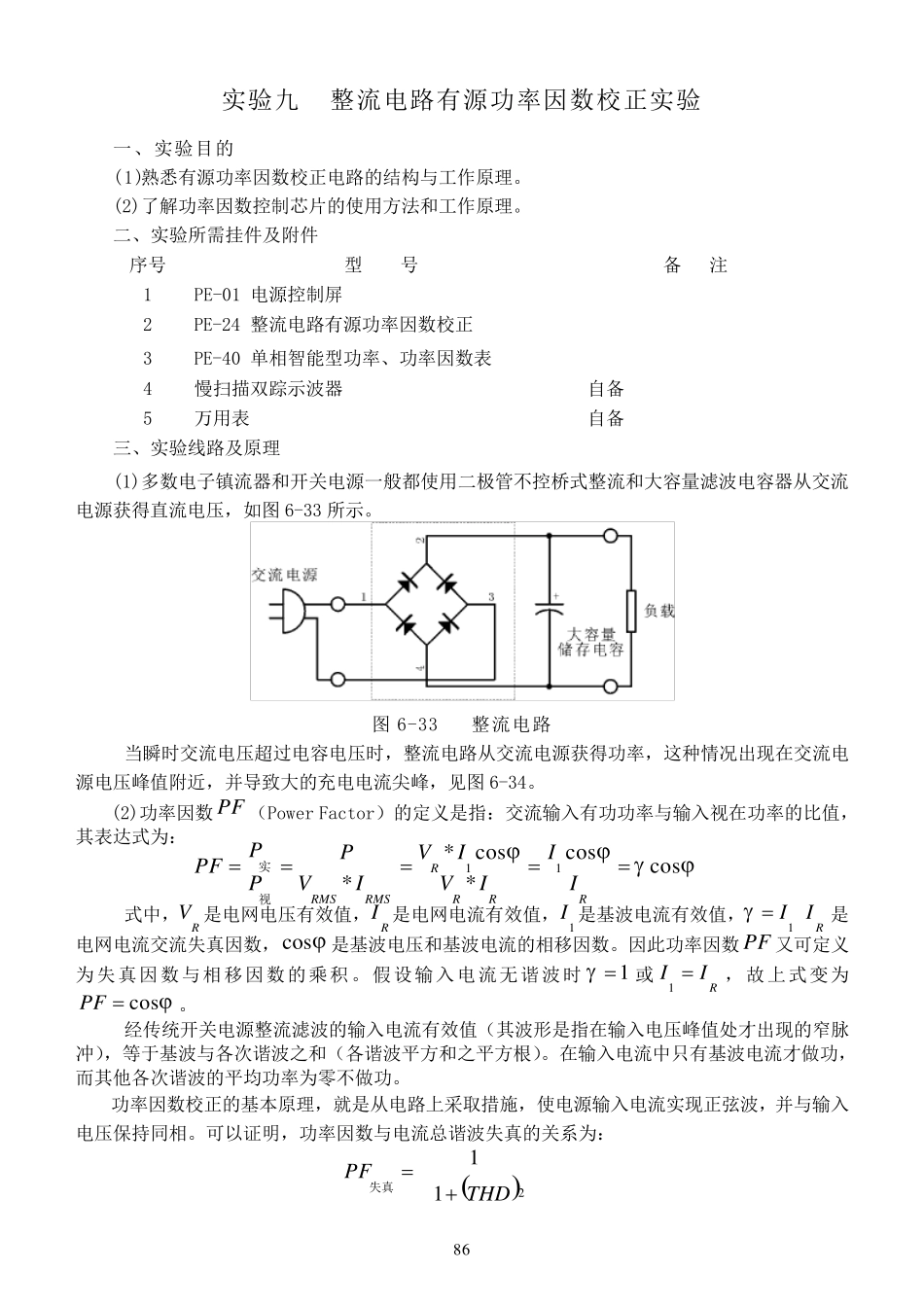

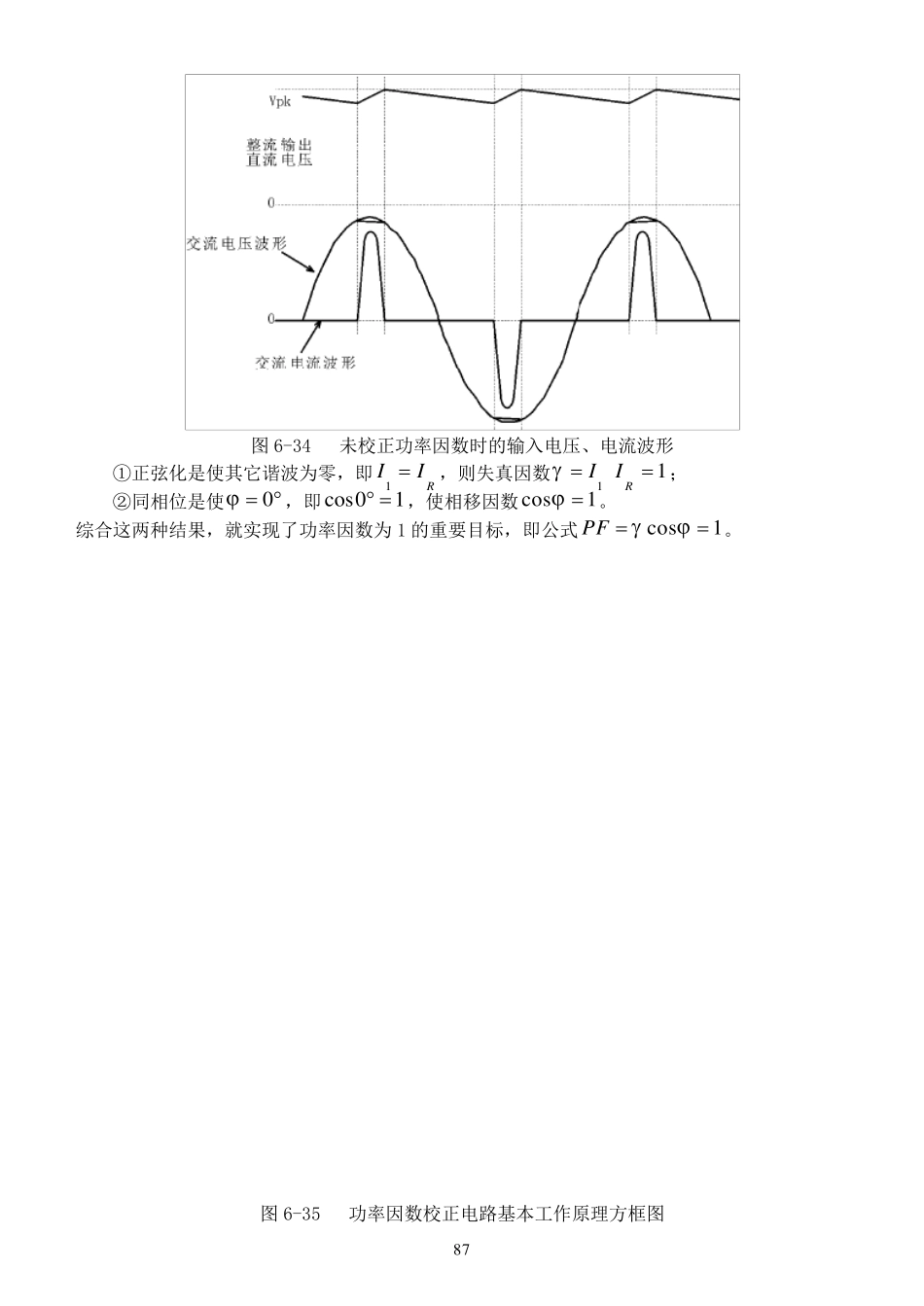

86 实验九 整流电路有源功率因数校正实验 一、实验目的 (1)熟悉有源功率因数校正电路的结构与工作原理。 (2)了解功率因数控制芯片的使用方法和工作原理。 二、实验所需挂件及附件 序号 型 号 备 注 1 PE-01 电源控制屏 2 PE-24 整流电路有源功率因数校正 3 PE-40 单相智能型功率、功率因数表 4 慢扫描双踪示波器 自备 5 万用表 自备 三、实验线路及原理 (1)多数电子镇流器和开关电源一般都使用二极管不控桥式整流和大容量滤波电容器从交流电源获得直流电压，如图 6-33 所示。 图 6-33 整流电路 当瞬时交流电压超过电容电压时，整流电路从交流电源获得功率，这种情况出现在交流电源电压峰值附近，并导致大的充电电流尖峰，见图 6-34。 (2)功率因数PF （Power Factor）的定义是指：交流输入有功功率与输入视在功率的比值，其表达式为： 式中，RV 是电网电压有效值，RI 是电网电流有效值，1I 是基波电流有效值，RII1是电网电流交流失真因数，cos是基波电压和基波电流的相移因数。因此功率因数PF 又可定义为失真因数与相移因数的乘积。假设输入电流无谐波时1或RII 1，故上式变为cosPF。 经传统开关电源整流滤波的输入电流有效值（其波形是指在输入电压峰值处才出现的窄脉冲），等于 基波与各 次 谐波之 和（各 谐波平 方和之 平 方根 ）。在输入电流中只 有基波电流才做 功，而 其他 各 次 谐波的平 均 功率为零 不做 功。 功率因数校正的基本 原理，就 是从电路上采 取 措 施 ，使电源输入电流实现正弦 波，并与输入电压保 持 同 相。可以 证 明 ，功率因数与电流总 谐波失真的关系 为： coscos*cos**11RRRRRMSRMSIIIVIVIVPPPPF视实211THDPF失真 87 图6-34 未校正功率因数时的输入电压、电流波形 ①正弦化是使其它谐波为零，即RII 1，则失真因数11RII； ②同相位是使 0，即10cos，使相移因数 1cos。 综合这两种结果，就实现了功率因数为 1 的重要目标，即公式1cosP F。 图6-35 功率因数校正电路基本工作原理方框图 88 (3)实现或者基本实现功率因数校正的方法有多种，有源校正技术，特别是单相升压式高频有源功率因数校正电路，具有高的功率因数值。功率因数校正电路基本工作原理见图6-35。由储能电感L、高频大功率开关管 S、单向二极管 D 和滤波电容 C 共同组成 B...
