实验二电磁型时间继电器和中间继电器实验

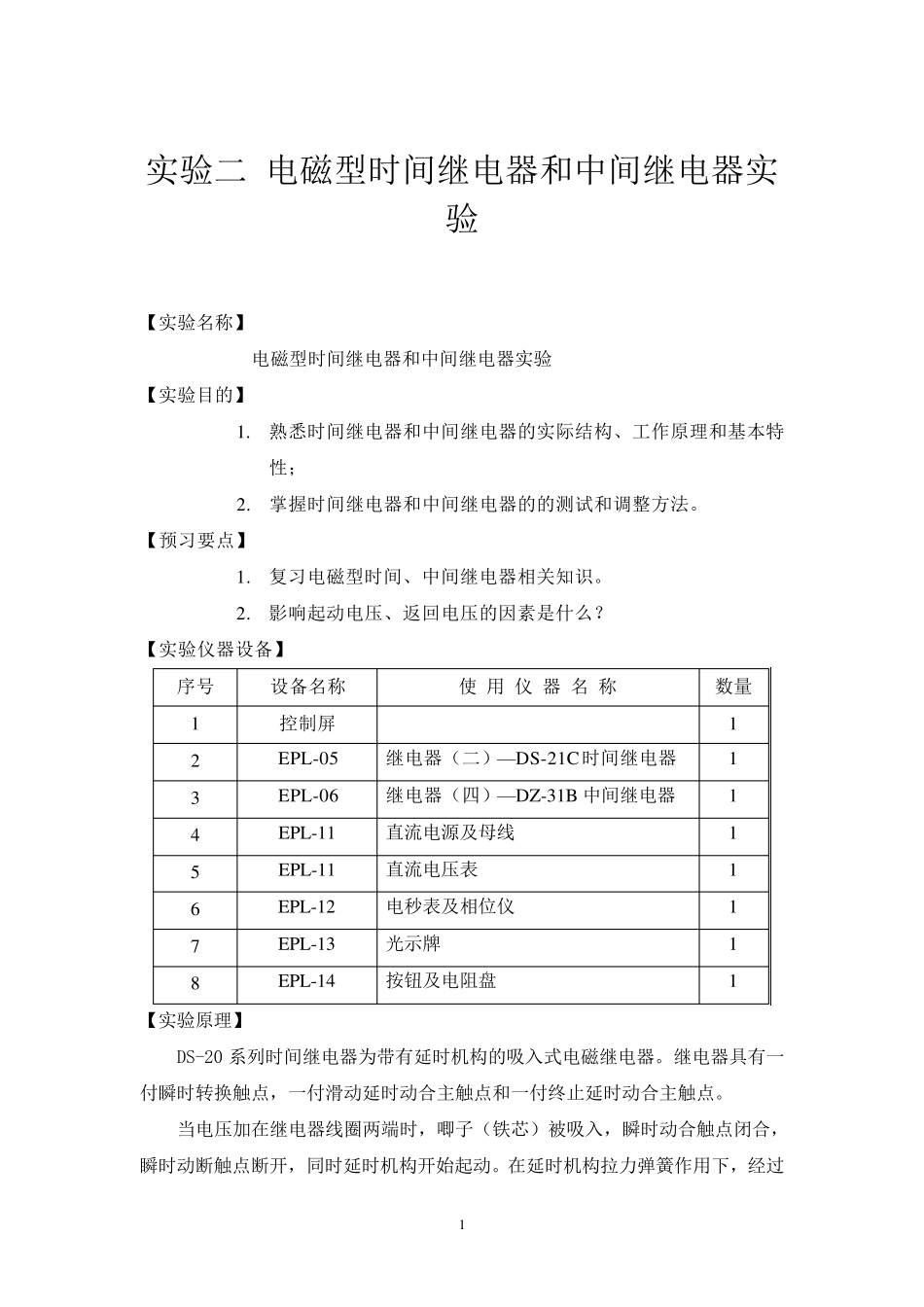

实验二电磁型时间继电器和中间继电器实验_第1页
1/10

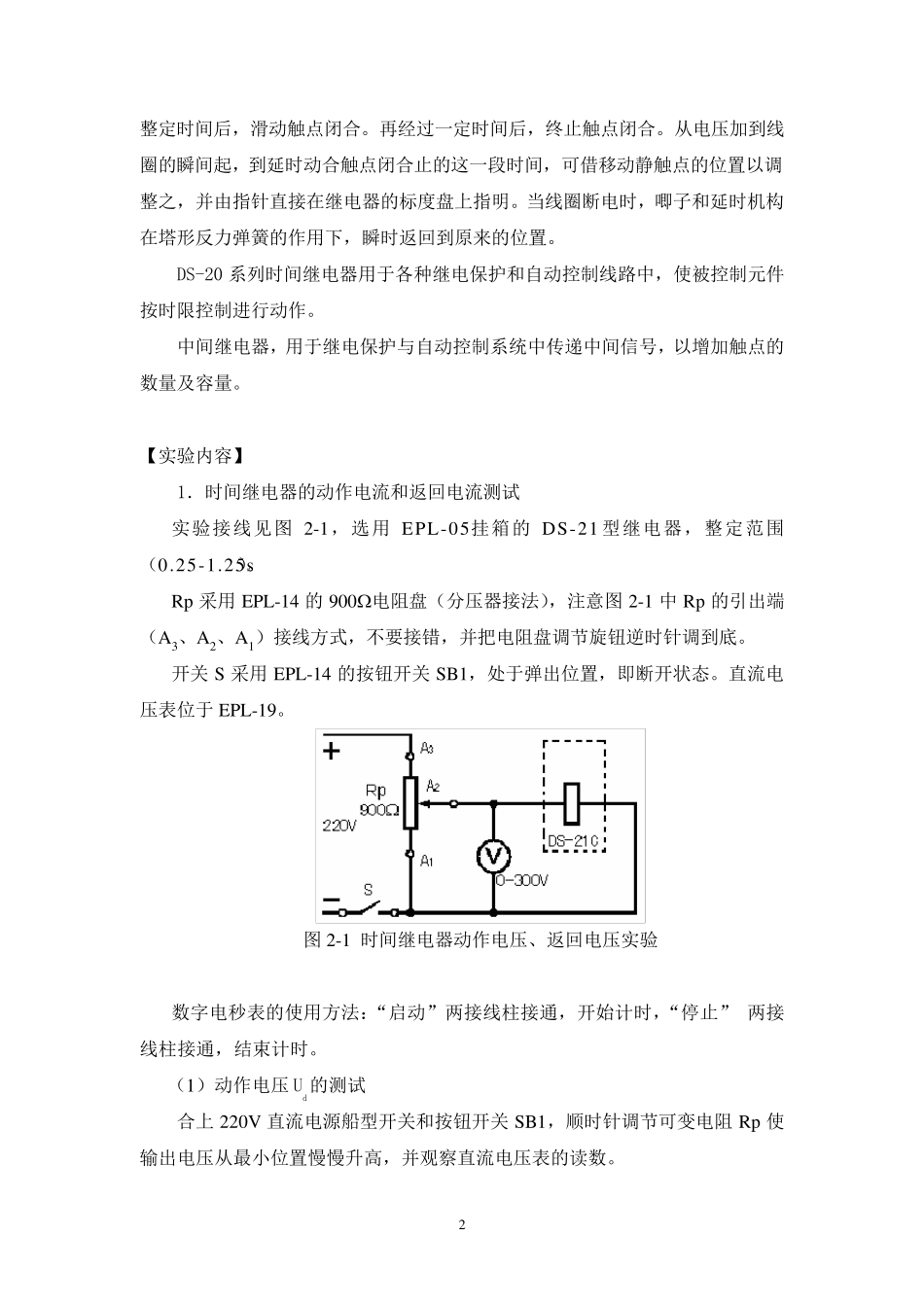

实验二电磁型时间继电器和中间继电器实验_第2页
2/10

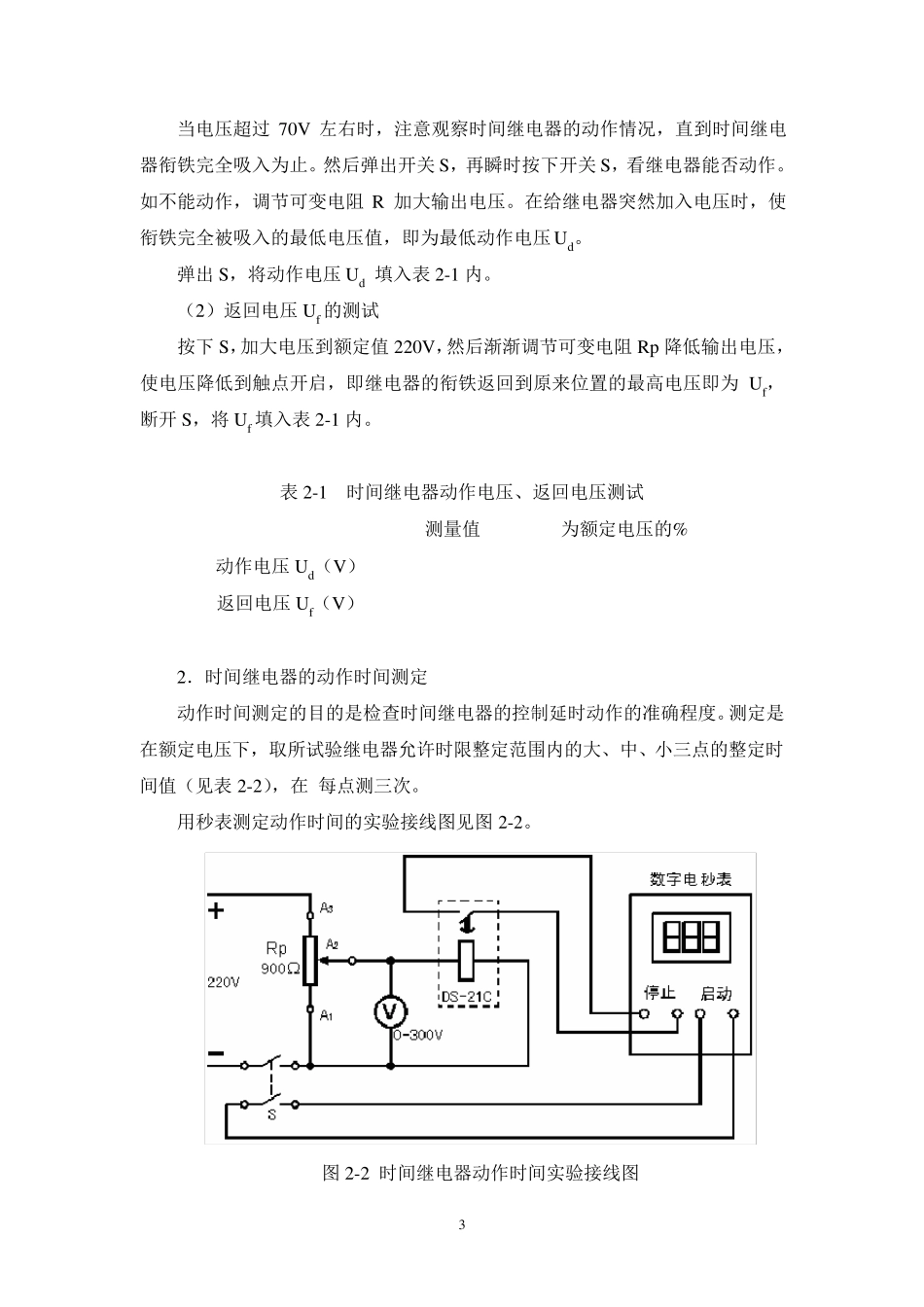

实验二电磁型时间继电器和中间继电器实验_第3页
3/10
1 实验二 电磁型时间继电器和中间继电器实验 【实验名称】 电磁型时间继电器和中间继电器实验 【实验目的】 1. 熟悉时间继电器和中间继电器的实际结构、工作原理和基本特性; 2. 掌握时间继电器和中间继电器的的测试和调整方法。 【预习要点】 1. 复习电磁型时间、中间继电器相关知识。 2. 影响起动电压、返回电压的因素是什么? 【实验仪器设备】 序号 设备名称 使 用 仪 器 名 称 数量 1 控制屏 1 2 EPL-05 继电器(二)—DS-21C时间继电器 1 3 EPL-06 继电器(四)—DZ-31B 中间继电器 1 4 EPL-11 直流电源及母线 1 5 EPL-11 直流电压表 1 6 EPL-12 电秒表及相位仪 1 7 EPL-13 光示牌 1 8 EPL-14 按钮及电阻盘 1 【实验原理】 DS-20 系列时间继电器为带有延时机构的吸入式电磁继电器。继电器具有一付瞬时转换触点,一付滑动延时动合主触点和一付终止延时动合主触点。 当电压加在继电器线圈两端时,唧子(铁芯)被吸入,瞬时动合触点闭合,瞬时动断触点断开,同时延时机构开始起动。在延时机构拉力弹簧作用下,经过 2 整 定 时 间 后 , 滑 动 触 点 闭 合 。 再 经 过 一 定 时 间 后 , 终 止 触 点 闭 合 。 从 电 压 加 到 线圈 的 瞬 间 起 , 到 延 时 动 合 触 点 闭 合 止 的 这 一 段 时 间 , 可 借 移 动 静 触 点 的 位 置 以 调整 之 , 并 由 指 针 直 接 在 继 电 器 的 标 度 盘 上 指 明 。 当 线 圈 断 电 时 , 唧 子 和 延 时 机 构在 塔 形 反 力 弹 簧 的 作 用 下 , 瞬 时 返 回 到 原 来 的 位 置 。 DS-20 系 列 时 间 继 电 器 用 于 各 种 继 电 保 护 和 自 动 控 制 线 路 中 , 使 被 控 制 元 件按 时 限 控 制 进 行 动 作 。 中 间 继 电 器 , 用 于 继 电 保 护 与 自 动 控 制 系 统 中 传 递 中 间 信 号 , 以 增 加 触 点 的数 量 及 容 量 。 【 实 验 内 容 】 1. 时 间 继 电 器 的 动 作 电 流 和 返 回 电 流 测 试 实 验 接 线 见 图2-1, 选 用EPL-05挂 箱 的DS-21 型 继 电 器 , 整 定 范 围( 0.25-1.25s)。 Rp 采 用 EPL-14 的 900电 阻 盘 ( ...
