实验五设计时序图模型

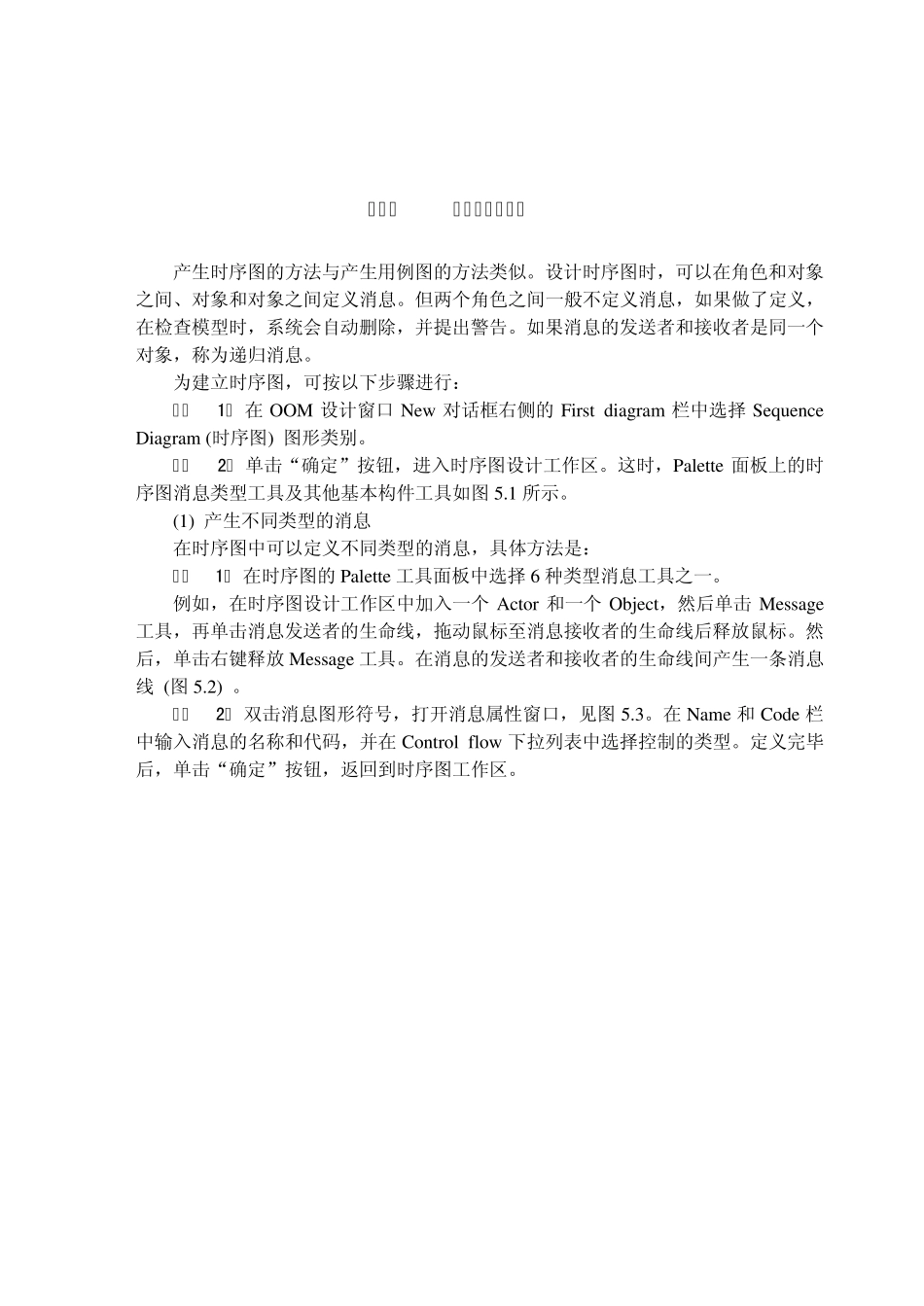

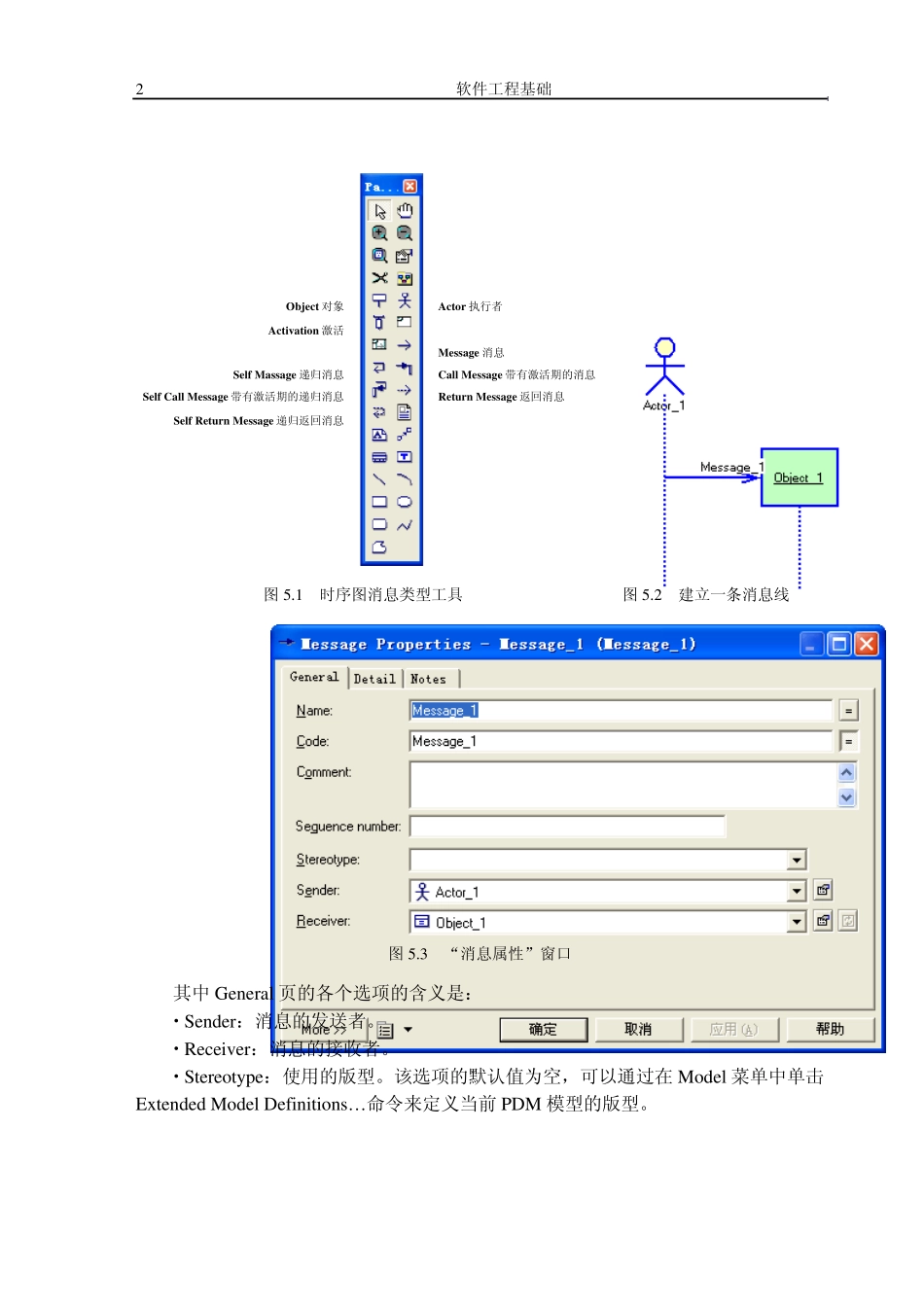

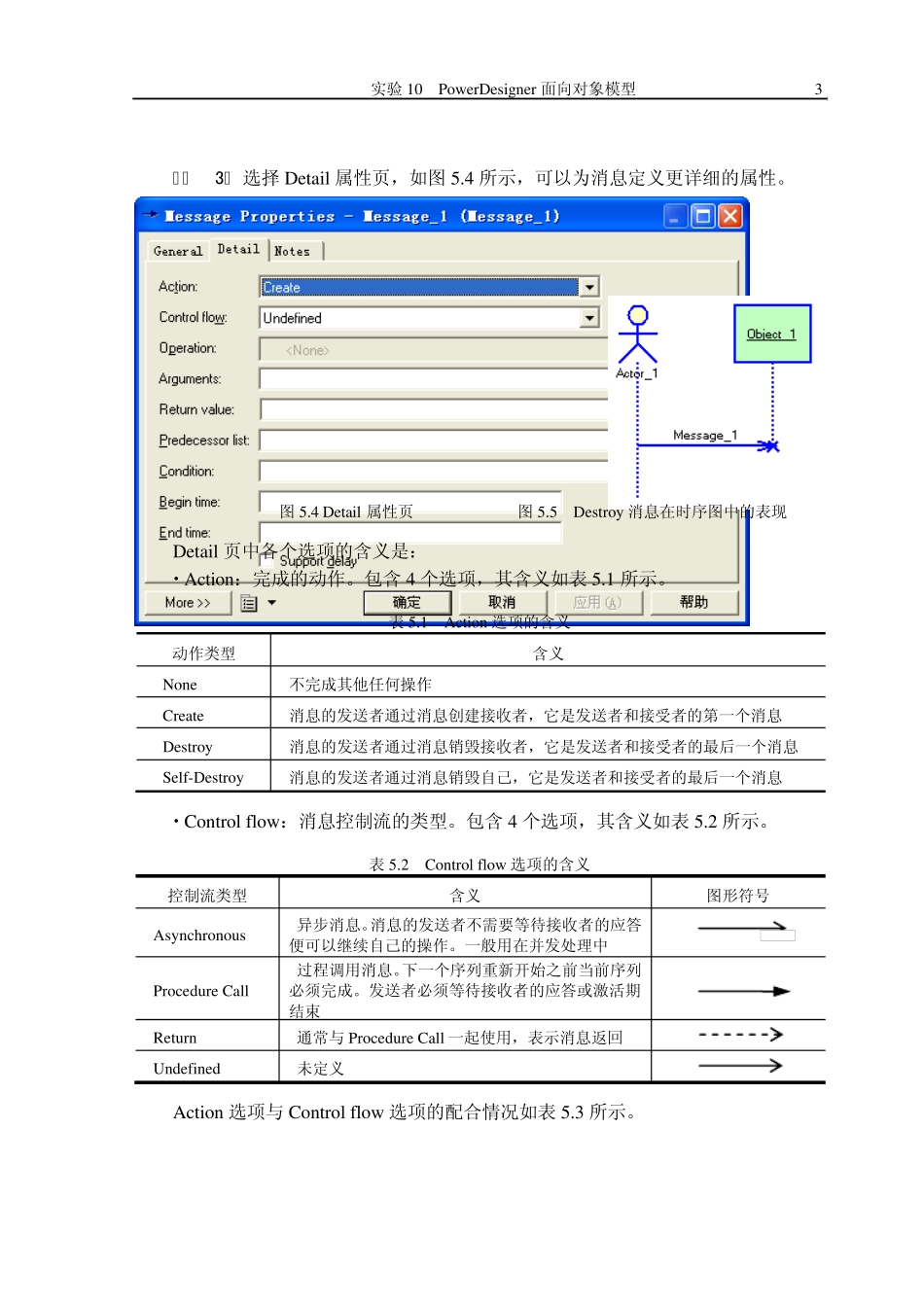

实验五 设计时序图模型 产生时序图的方法与产生用例图的方法类似。设计时序图时，可以在角色和对象之间、对象和对象之间定义消息。但两个角色之间一般不定义消息，如果做了定义，在检查模型时，系统会自动删除，并提出警告。如果消息的发送者和接收者是同一个对象，称为递归消息。 为建立时序图，可按以下步骤进行： 步骤1： 在OOM 设计窗口New 对话框右侧的First diagram 栏中选择Sequence Diagram (时序图) 图形类别。 步骤2： 单击“确定”按钮，进入时序图设计工作区。这时，Palette 面板上的时序图消息类型工具及其他基本构件工具如图5.1 所示。 (1) 产生不同类型的消息 在时序图中可以定义不同类型的消息，具体方法是： 步骤1： 在时序图的Palette 工具面板中选择6 种类型消息工具之一。 例如，在时序图设计工作区中加入一个Actor 和一个Object，然后单击Message工具，再单击消息发送者的生命线，拖动鼠标至消息接收者的生命线后释放鼠标。然后，单击右键释放 Message 工具。在消息的发送者和接收者的生命线间产生一条消息线 (图5.2) 。 步骤2： 双击消息图形符号，打开消息属性窗口，见图5.3。在Name 和Code 栏中输入消息的名称和代码，并在Control flow 下拉列表中选择控制的类型。定义完毕后，单击“确定”按钮，返回到时序图工作区。 2 软件工程基础 Object 对象Activation 激活Self Massage 递归消息Self Call Message 带有激活期的递归消息Self Return Message 递归返回消息Actor 执行者Message 消息Call Message 带有激活期的消息Return Message 返回消息 图5.1 时序图消息类型工具 图5.2 建立一条消息线 图5.3 “消息属性”窗口 其中 General 页的各个选项的含义是：  Sender：消息的发送者。  Receiv er：消息的接收者。  Stereoty pe：使用的版型。该选项的默认值为空，可以通过在 Model 菜单中单击Ex tended Model Definitions…命令来定义当前 PDM 模型的版型。 实验10 PowerDesigner 面向对象模型 3 步骤3： 选择Detail 属性页，如图5.4 所示，可以为消息定义更详细的属性。 图5.4 Detail 属性页 图5.5 Destroy消息在时序图中的表现 Detail 页中各个选项的含义是：  Action：完成的动作。包含 4 个选项，其含义如表 5.1 所示。 表 5.1 Action 选项的含义 动作类型 含义 None 不完成其他任何操作 Create...
