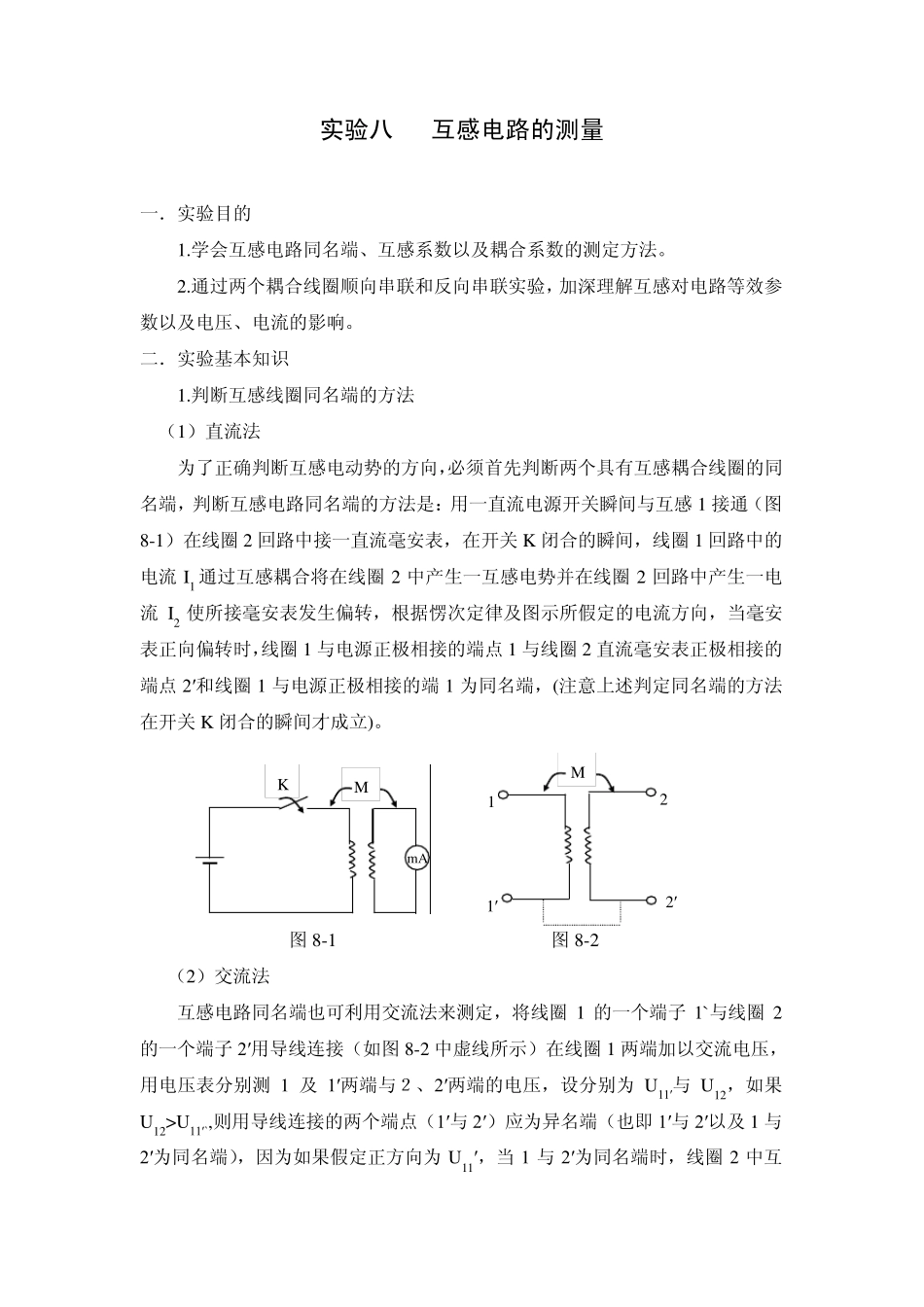

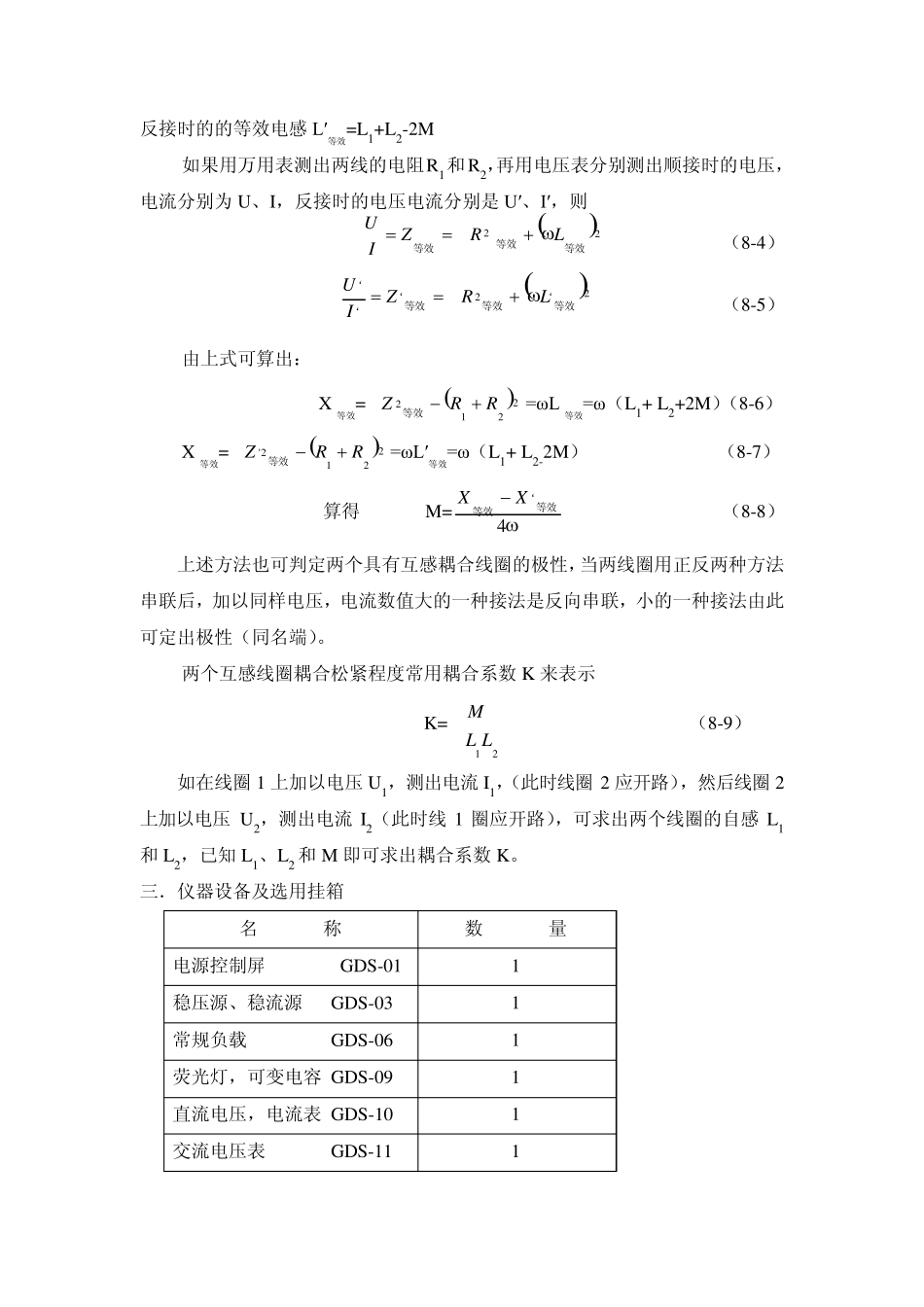

实验八 互感电路的测量 一．实验目的 1.学会互感电路同名端、互感系数以及耦合系数的测定方法。 2.通过两个耦合线圈顺向串联和反向串联实验，加深理解互感对电路等效参数以及电压、电流的影响。 二．实验基本知识 1.判断互感线圈同名端的方法 （1）直流法 为了正确判断互感电动势的方向，必须首先判断两个具有互感耦合线圈的同名端，判断互感电路同名端的方法是：用一直流电源开关瞬间与互感1 接通（图8-1）在线圈 2 回路中接一直流毫安表，在开关 K 闭合的瞬间，线圈 1 回路中的电流 I1 通过互感耦合将在线圈 2 中产生一互感电势并在线圈 2 回路中产生一电流 I2 使所接毫安表发生偏转，根据愣次定律及图示所假定的电流方向，当毫安表正向偏转时，线圈 1 与电源正极相接的端点 1 与线圈 2 直流毫安表正极相接的端点 2′和线圈 1 与电源正极相接的端1 为同名端，(注意上述判定同名端的方法在开关 K 闭合的瞬间才成立)。 图 8-1 图 8-2 （2）交流法 互感电路同名端也可利用交流法来测定，将线圈 1 的一个端子 1`与线圈 2的一个端子 2′用导线连接（如图 8-2 中虚线所示）在线圈 1 两端加以交流电压，用电压表分别测 1 及 1′两端与２、2′两端的电压，设分别为 U11′与 U12，如果U12>U11′`,则用导线连接的两个端点（1′与 2′）应为异名端（也即 1′与 2′以及 1 与2′为同名端），因为如果假定正方向为 U11′，当 1 与 2′为同名端时，线圈 2 中互K m A M 2′ M 1 2 1′ 感电压的正方向为 U2′2,所以 U12=U11′+U2′`2,U12(因 1′与 2′相联)必然大于电源电压U11′,同理，如果 1，2 两端电压的读数 U12 小于电源电压（即 U12
