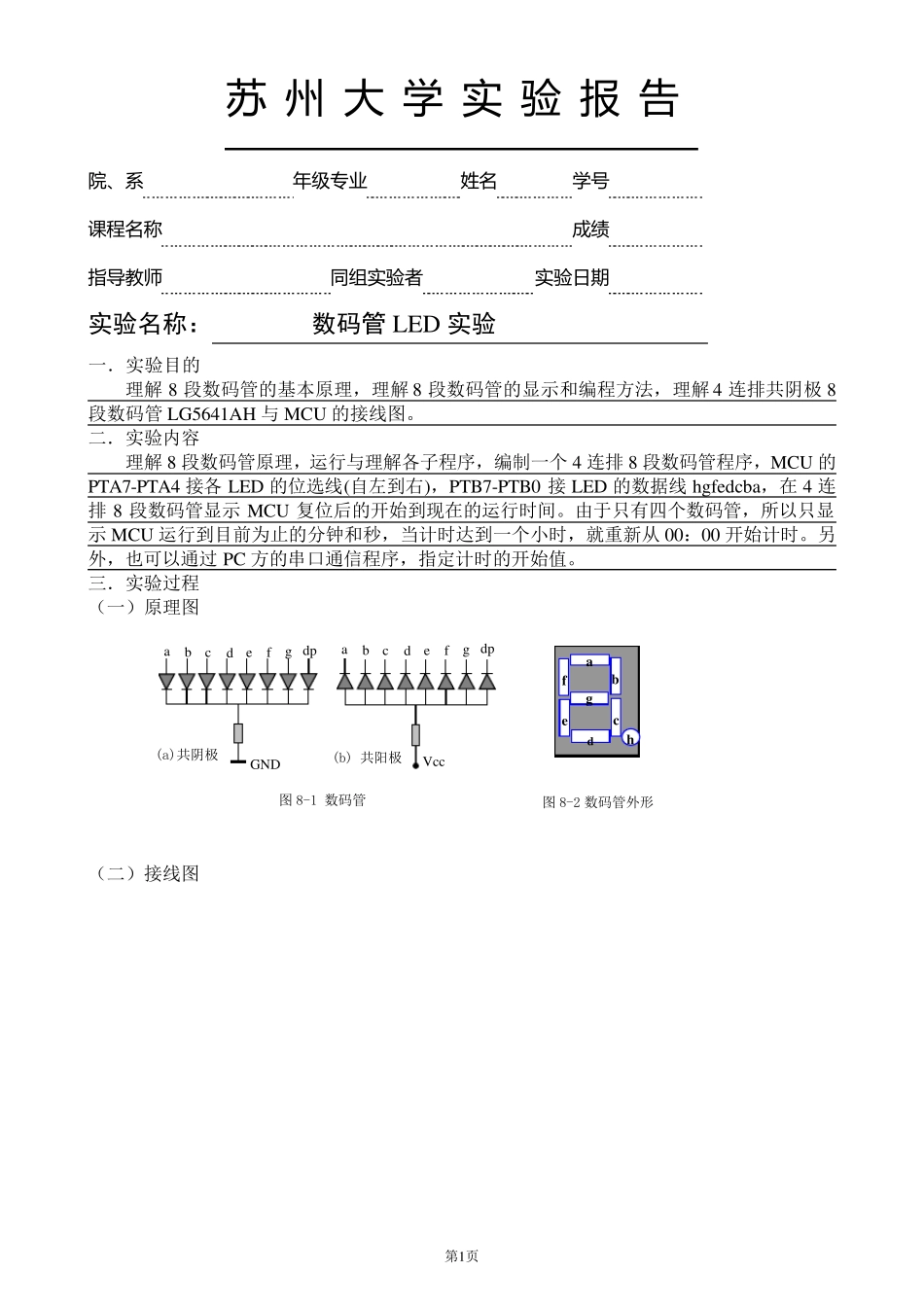

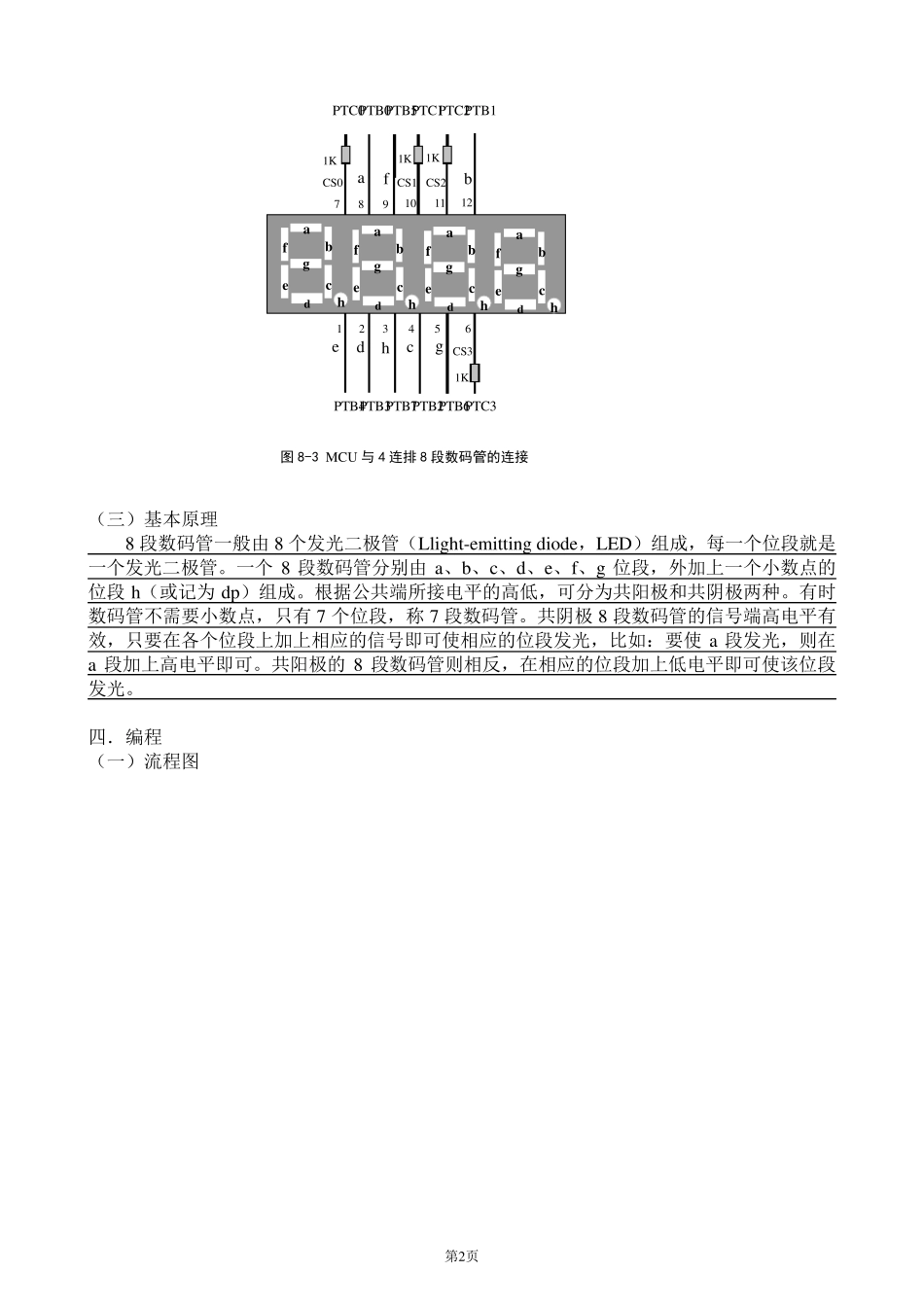

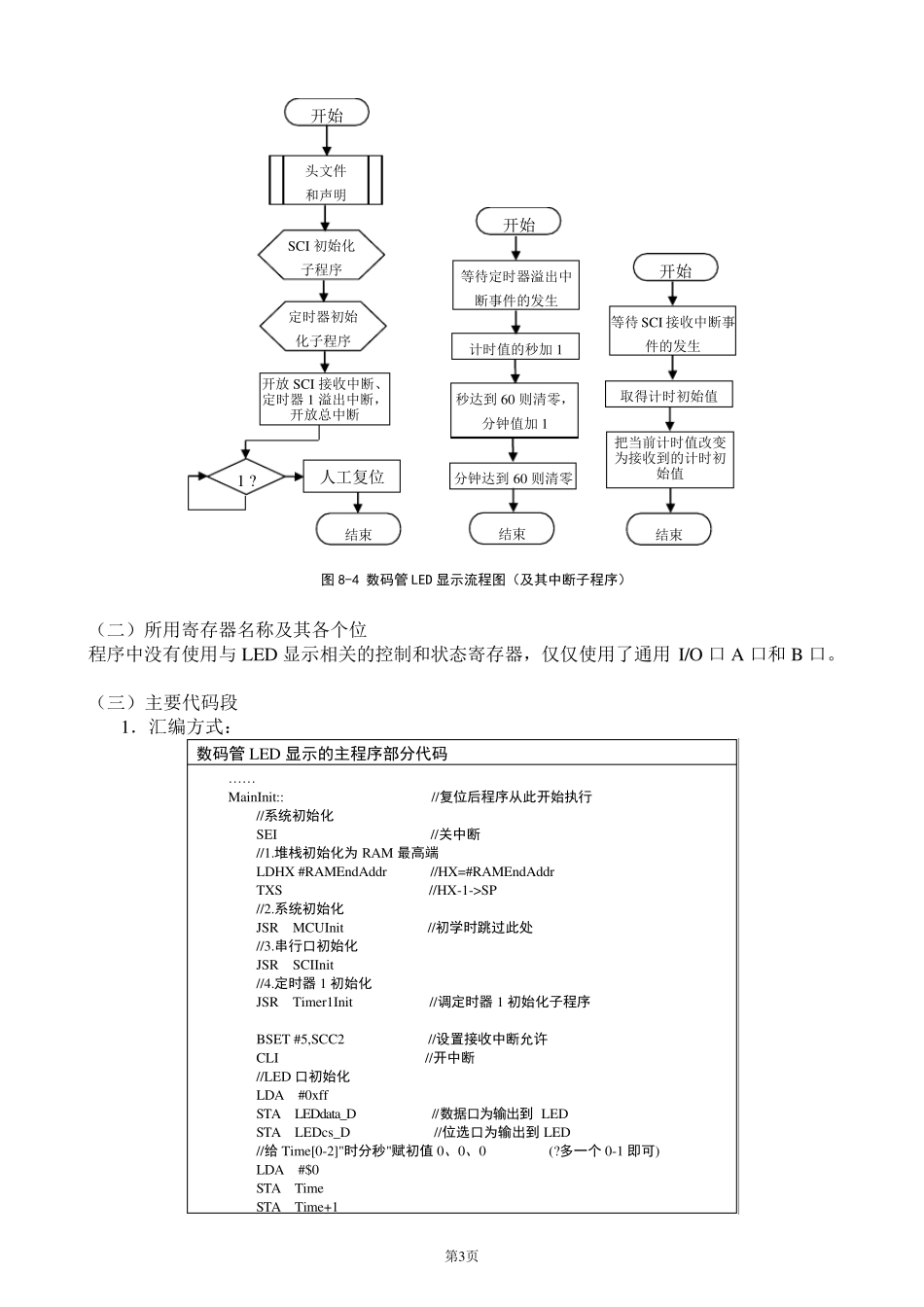

第1页 苏州大学实验报告 院 、系 年级专业 姓名 学 号 课程名称 成绩 指导教师 同组实 验 者 实 验 日期 实验名称： 数码管 LED 实验 一．实验目的 理解8 段数码管的基本原理，理解8 段数码管的显示和编程方法，理解4 连排共阴极8段数码管LG5641AH 与MCU 的接线图。 二．实验内容 理解8 段数码管原理，运行与理解各子程序，编制一个 4 连排8 段数码管程序，MCU 的PTA7-PTA4 接各 LED 的位选线(自左到右)，PTB7-PTB0 接LED 的数据线h g fedcba，在 4 连排8 段数码管显示MCU 复位后的开始到现在的运行时间。由于只有四个数码管，所以只显示MCU 运行到目前为止的分钟和秒，当计时达到一个小时，就重新从 00：00 开始计时。另外，也可以通过 PC 方的串口通信程序，指定计时的开始值。 三．实验过程 （一）原理图 （二）接线图 图8-2 数码管外形 a g d f e c b h 图8-1 数码管 (a)共阴极 GND a b c d e f g dp (b) 共阳极 Vcc a b c d e f g dp 第2页 （三）基本原理 8 段数码管一般由8 个发光二极管（Llight-emitting diode，LED）组成，每一个位段就是一个发光二极管。一个8 段数码管分别由a、b、c、d、e、f、g 位段，外加上一个小数点的位段h（或记为 dp）组成。根据公共端所接电平的高低，可分为共阳极和共阴极两种。有时数码管不需要小数点，只有 7 个位段，称 7 段数码管。共阴极8 段数码管的信号端高电平有效，只要在各个位段上加上相应的信号即可使相应的位段发光，比如：要使 a 段发光，则在a 段加上高电平即可。共阳极的 8 段数码管则相反，在相应的位段加上低电平即可使该位段发光。 四．编程 （一）流程图 图8-3 MCU 与 4 连排 8 段数码管的连接 a g d f e c b h a g d f e c b h a g d f e c b h a g d f e c b h a b f CS0 CS1 CS2 c d e g h CS3 1 2 3 4 5 6 7 8 9 10 11 12 PTC3 PTB6 PTB2 PTB7 PTB3 PTB4 1K 1K 1K 1K PTB1 PTC2 PTC1 PTB5 PTB0 PTC0 第3页 （二）所用寄存器名称及其各个位 程序中没有使用与LED 显示相关的控制和状态寄存器，仅仅使用了通用I/O 口A 口和B 口。 （三）主要代码段 1．汇编方式： 数码管LED 显示的主程序部分代码 …… MainInit:: //复位后程序从此开始执行 //系统初始化 SEI //关中断 ...
