实验十三用示波器法测量铁磁材料的磁化曲线和磁滞回线

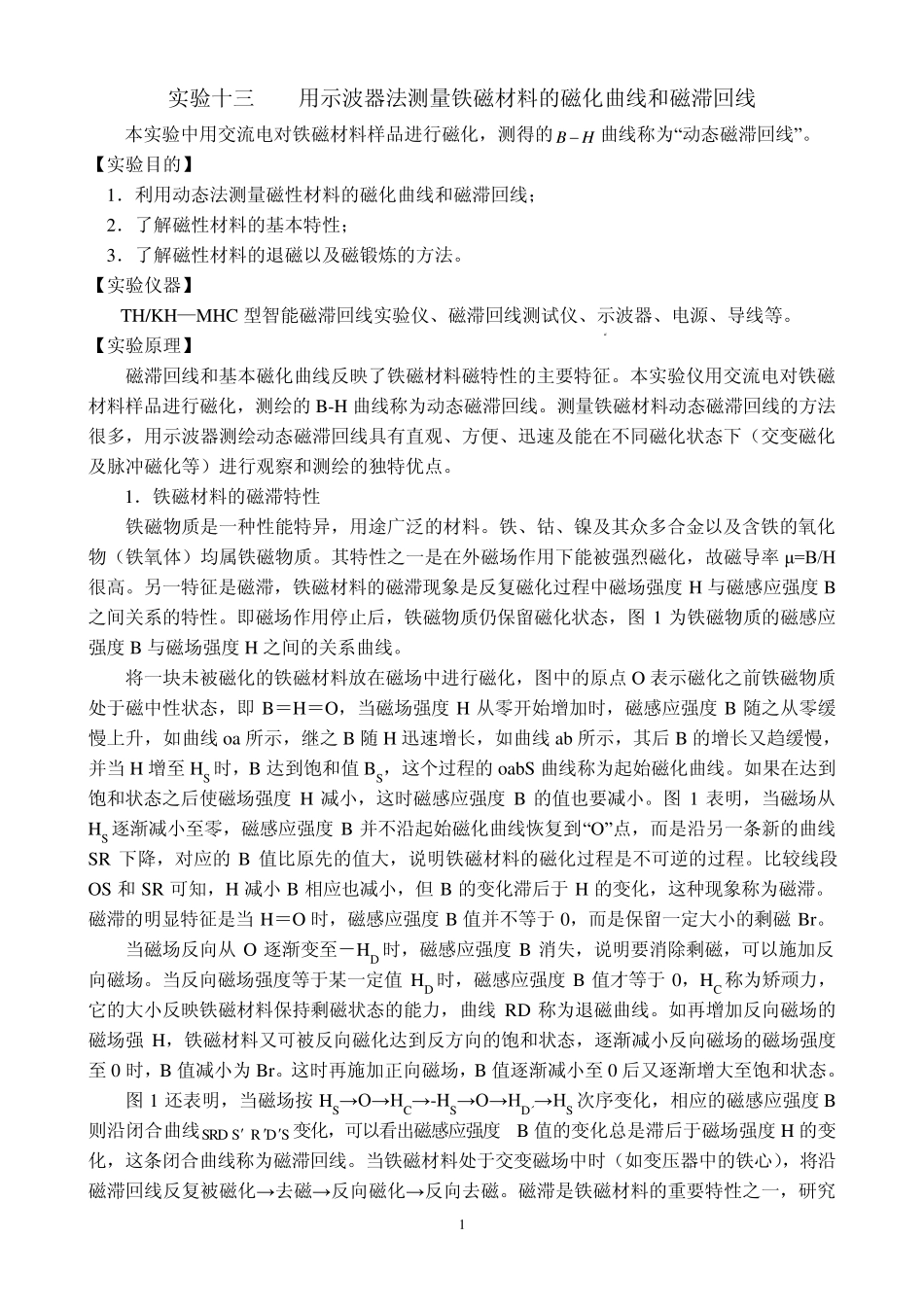

实验十三用示波器法测量铁磁材料的磁化曲线和磁滞回线_第1页
1/12

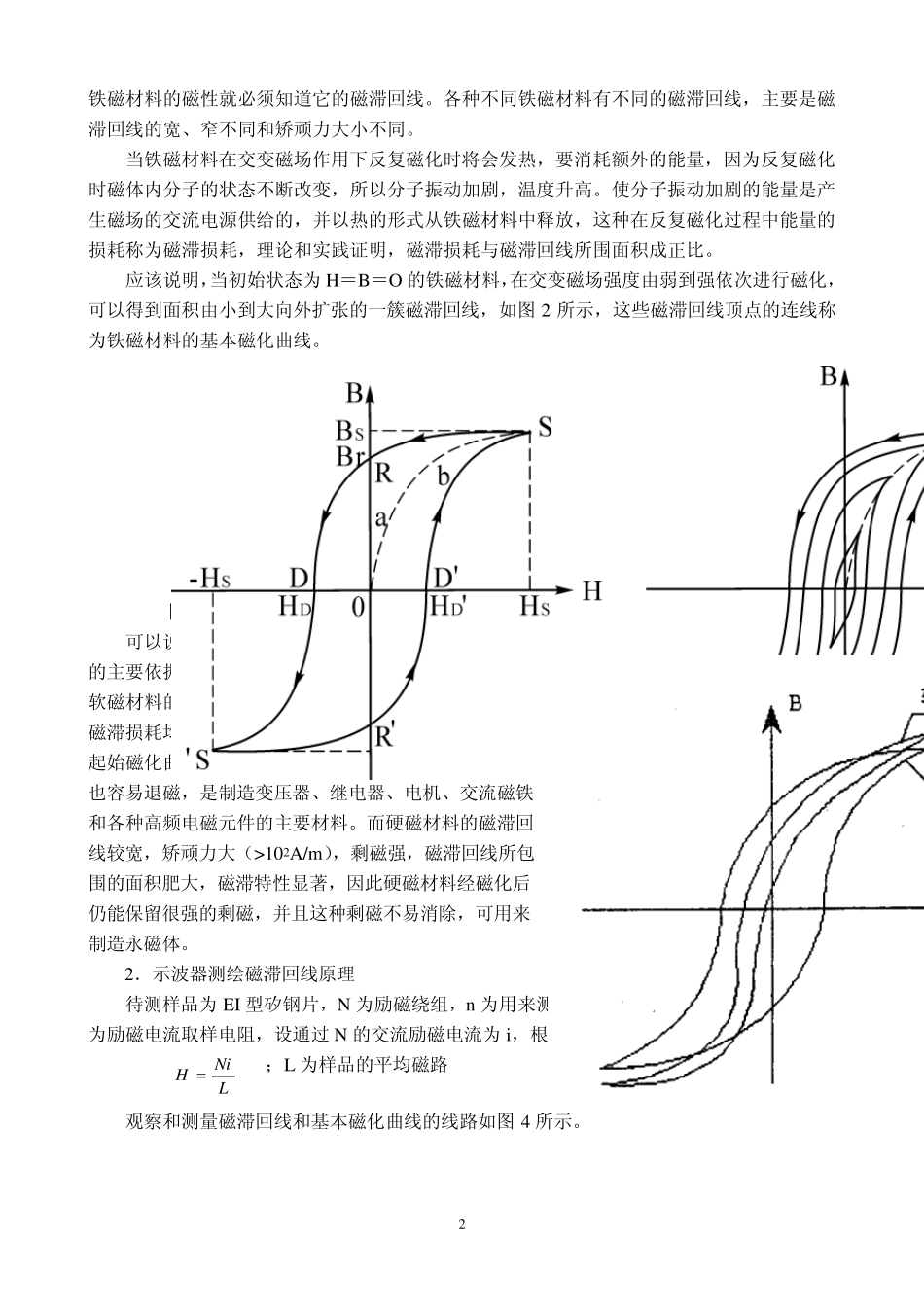

实验十三用示波器法测量铁磁材料的磁化曲线和磁滞回线_第2页
2/12

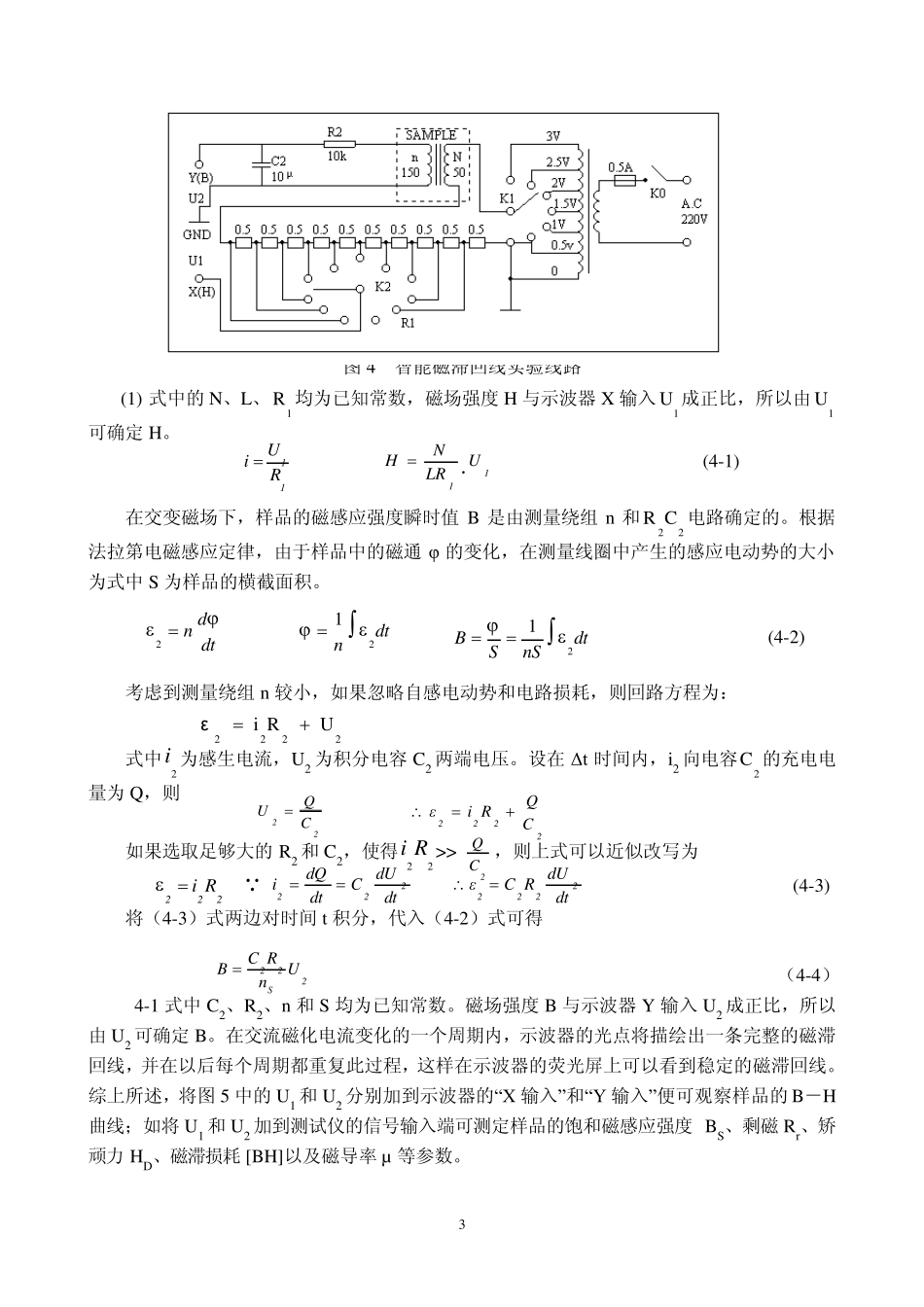

实验十三用示波器法测量铁磁材料的磁化曲线和磁滞回线_第3页
3/12
1 实验十三 用示波器法测量铁磁材料的磁化曲线和磁滞回线 本实验中用交流电对铁磁材料样品进行磁化,测得的BH曲线称为“动态磁滞回线”。 【实验目的】 1.利用动态法测量磁性材料的磁化曲线和磁滞回线; 2.了解磁性材料的基本特性; 3.了解磁性材料的退磁以及磁锻炼的方法。 【实验仪器】 TH/KH—MHC 型智能磁滞回线实验仪、磁滞回线测试仪、示波器、电源、导线等。 【实验原理】 磁滞回线和基本磁化曲线反映了铁磁材料磁特性的主要特征。本实验仪用交流电对铁磁材料样品进行磁化,测绘的B-H 曲线称为动态磁滞回线。测量铁磁材料动态磁滞回线的方法很多,用示波器测绘动态磁滞回线具有直观、方便、迅速及能在不同磁化状态下(交变磁化及脉冲磁化等)进行观察和测绘的独特优点。 1.铁磁材料的磁滞特性 铁磁物质是一种性能特异,用途广泛的材料。铁、钴、镍及其众多合金以及含铁的氧化物(铁氧体)均属铁磁物质。其特性之一是在外磁场作用下能被强烈磁化,故磁导率 μ=B/H很高。另一特征是磁滞,铁磁材料的磁滞现象是反复磁化过程中磁场强度 H 与磁感应强度 B之间关系的特性。即磁场作用停止后,铁磁物质仍保留磁化状态,图 1 为铁磁物质的磁感应强度 B 与磁场强度 H 之间的关系曲线。 将一块未被磁化的铁磁材料放在磁场中进行磁化,图中的原点 O 表示磁化之前铁磁物质处于磁中性状态,即 B=H=O,当磁场强度 H 从零开始增加时,磁感应强度 B 随之从零缓慢上升,如曲线oa 所示,继之 B 随 H 迅速增长,如曲线ab 所示,其后 B 的增长又趋缓慢,并当 H 增至 HS 时,B 达到饱和值 BS,这个过程的oabS 曲线称为起始磁化曲线。如果在达到饱和状态之后使磁场强度 H 减小,这时磁感应强度 B 的值也要减小。图 1 表明,当磁场从HS 逐渐减小至零,磁感应强度 B 并不沿起始磁化曲线恢复到“O”点,而是沿另一条新的曲线SR 下降,对应的B 值比原先的值大,说明铁磁材料的磁化过程是不可逆的过程。比较线段OS 和SR 可知,H 减小 B 相应也减小,但 B 的变化滞后于 H 的变化,这种现象称为磁滞。磁滞的明显特征是当 H=O 时,磁感应强度 B 值并不等于 0,而是保留一定大小的剩磁Br。 当磁场反向从 O 逐渐变至-HD 时,磁感应强度 B 消失,说明要消除剩磁,可以施加反向磁场。当反向磁场强度等于某一定值 HD 时,磁感应强度 B 值才等于 0,HC 称为矫顽力,它的大小反...
