实验双绞线及信息模块制作

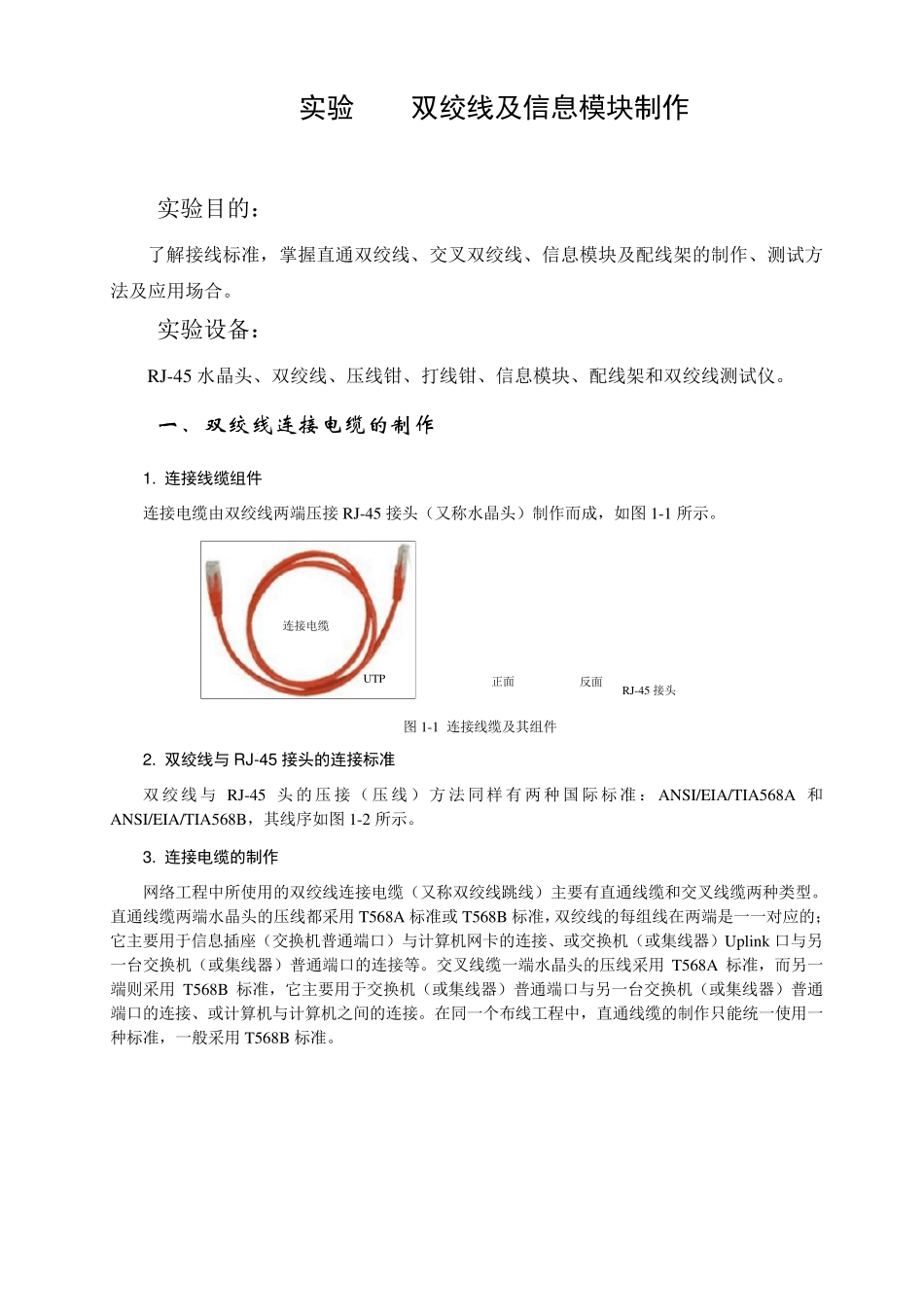

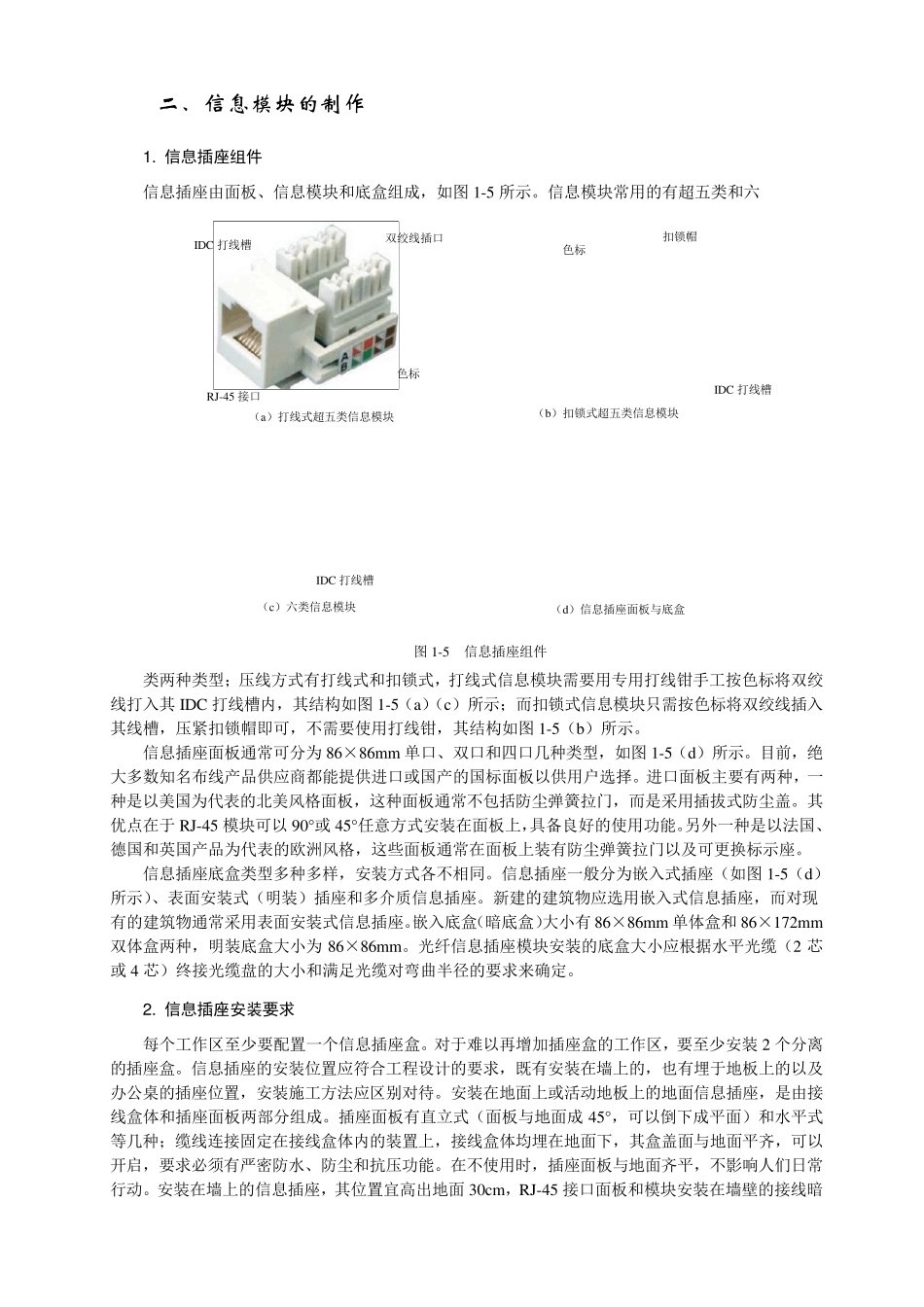

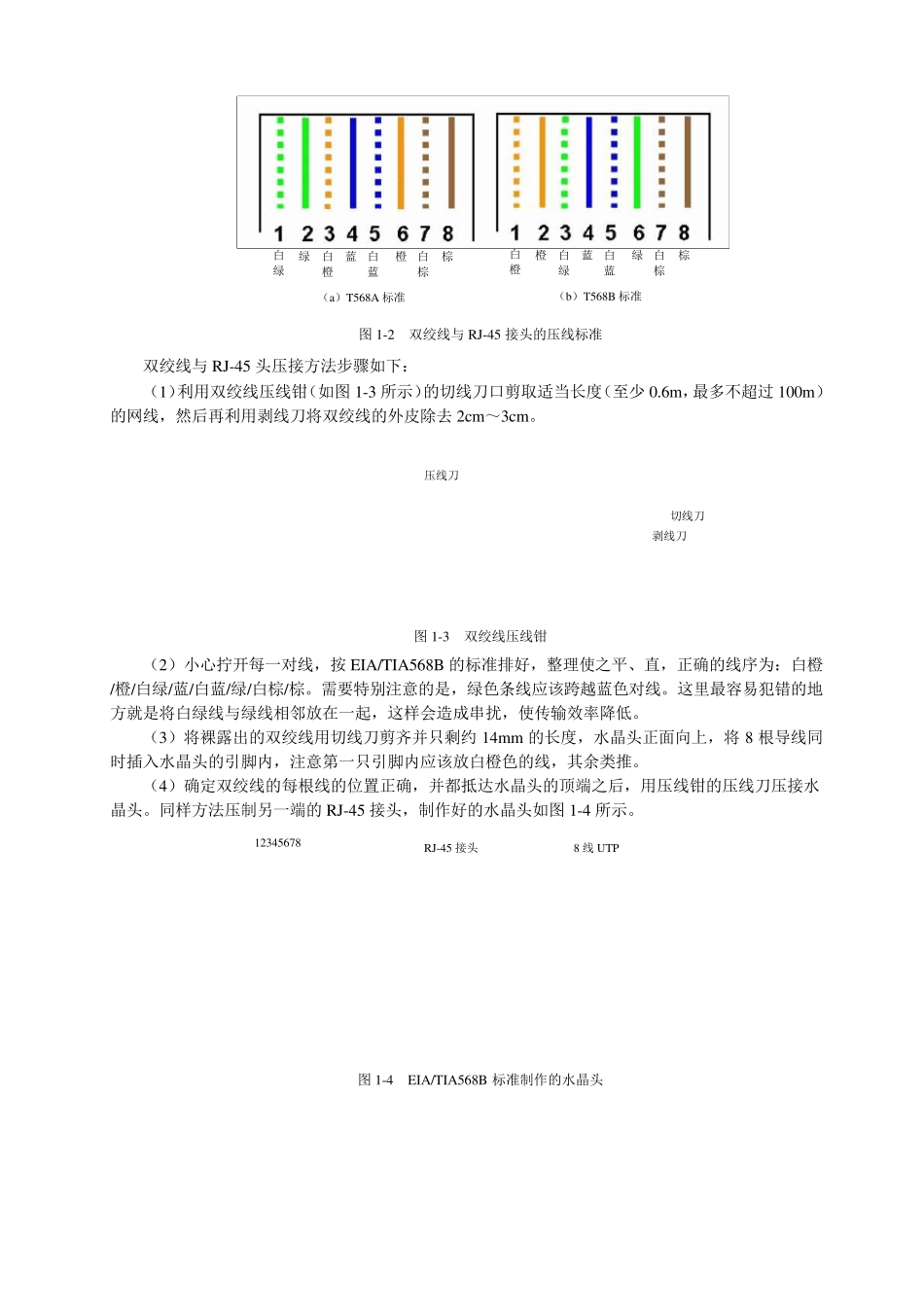

实验 双绞线及信息模块制作 实验目的： 了解接线标准，掌握直通双绞线、交叉双绞线、信息模块及配线架的制作、测试方法及应用场合。 实验设备： RJ-45 水晶头、双绞线、压线钳、打线钳、信息模块、配线架和双绞线测试仪。 一、双绞线连接电缆的制作 1. 连接线缆组件 连接电缆由双绞线两端压接RJ-45 接头（又称水晶头）制作而成，如图 1-1 所示。 图 1-1 连接线缆及其组件 2. 双绞线与 R J-45 接头的连接标准 双绞线与 RJ-45 头 的压 接（ 压 线） 方 法 同 样 有 两 种 国 际 标准：ANSI/EIA/TIA568A 和ANSI/EIA/TIA568B，其线序如图 1-2 所示。 3. 连接电缆的制作 网络工程中所使用的双绞线连接电缆（又称双绞线跳线）主要有直通线缆和交叉线缆两种类型。直通线缆两端水晶头的压线都采用 T568A 标准或 T568B 标准，双绞线的每组线在两端是一一对应的；它主要用于信息插座（交换机普通端口）与计算机网卡的连接、或交换机（或集线器）Up lin k 口与另一台交换机（或集线器）普通端口的连接等。交叉线缆一端水晶头的压线采用 T568A 标准，而另一端则采用 T568B 标准，它主要用于交换机（或集线器）普通端口与另一台交换机（或集线器）普通端口的连接、或计算机与计算机之间的连接。在同一个布线工程中，直通线缆的制作只能统一使用一种标准，一般采用 T568B 标准。 RJ-45 接头 反面 正面 连接电缆 UTP 图1-2 双绞线与RJ-45 接头的压线标准 双绞线与RJ-45 头压接方法步骤如下： （1）利用双绞线压线钳（如图1-3 所示）的切线刀口剪取适当长度（至少0.6m ，最多不超过100m ）的网线，然后再利用剥线刀将双绞线的外皮除去2cm ～3cm 。 图1-3 双绞线压线钳 （2）小心拧开每一对线，按EIA/TIA568B 的标准排好，整理使之平、直，正确的线序为：白橙/橙/白绿/蓝/白蓝/绿/白棕/棕。需要特别注意的是，绿色条线应该跨越蓝色对线。这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。 （3）将裸露出的双绞线用切线刀剪齐并只剩约 14m m 的长度，水晶头正面向上，将8 根导线同时插入水晶头的引脚内，注意第一只引脚内应该放白橙色的线，其余类推。 （4）确定双绞线的每根线的位置正确，并都抵达水晶头的顶端之后，用压线钳的压线刀压接水晶头。同样方法压制另一端的RJ-45 接头，制作好的水晶头如图1-4 所示。 图1-4 EIA/TIA568B...
