实验报告——实验五：VLAN间路由与三层交换机配置VIP专享

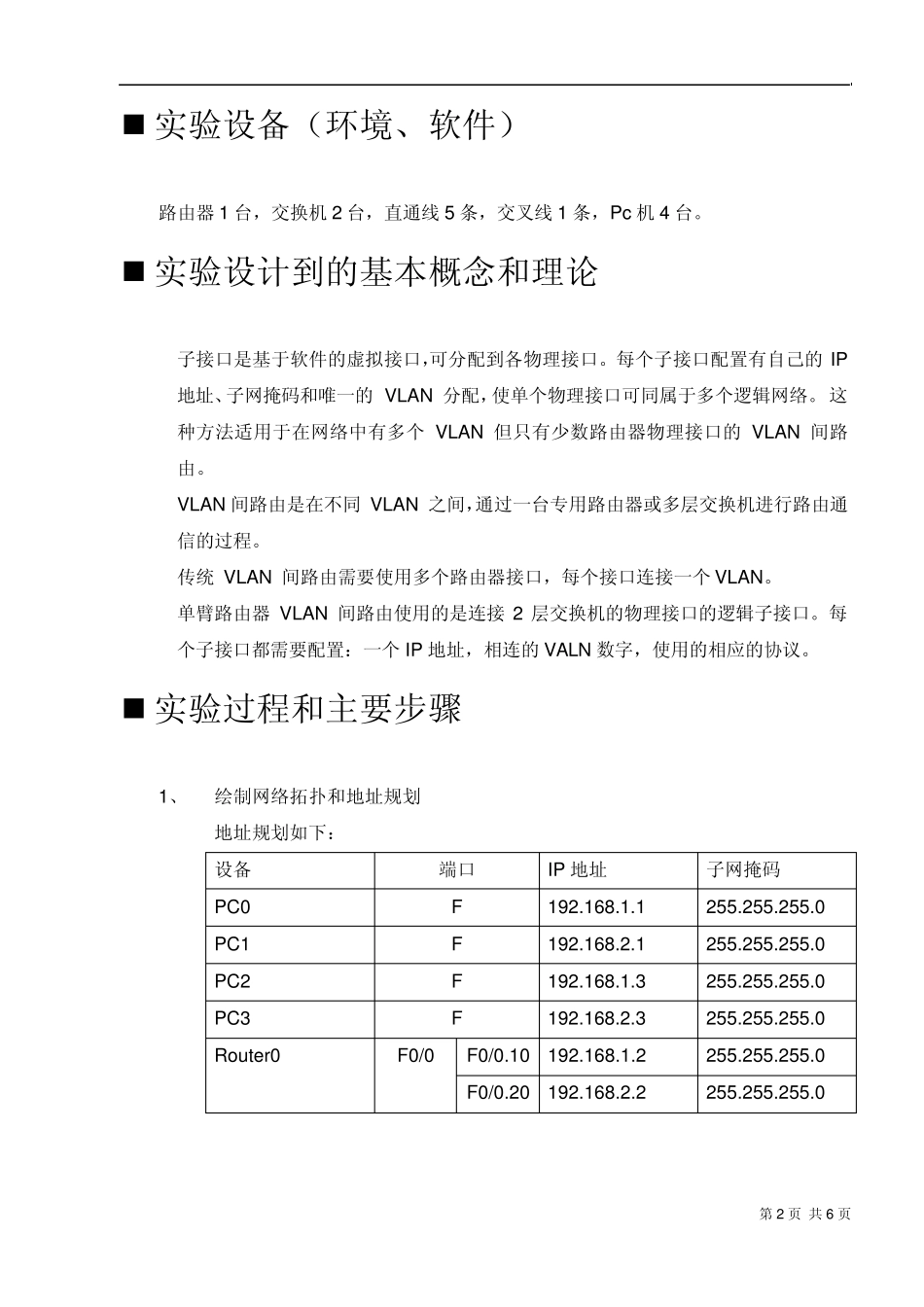

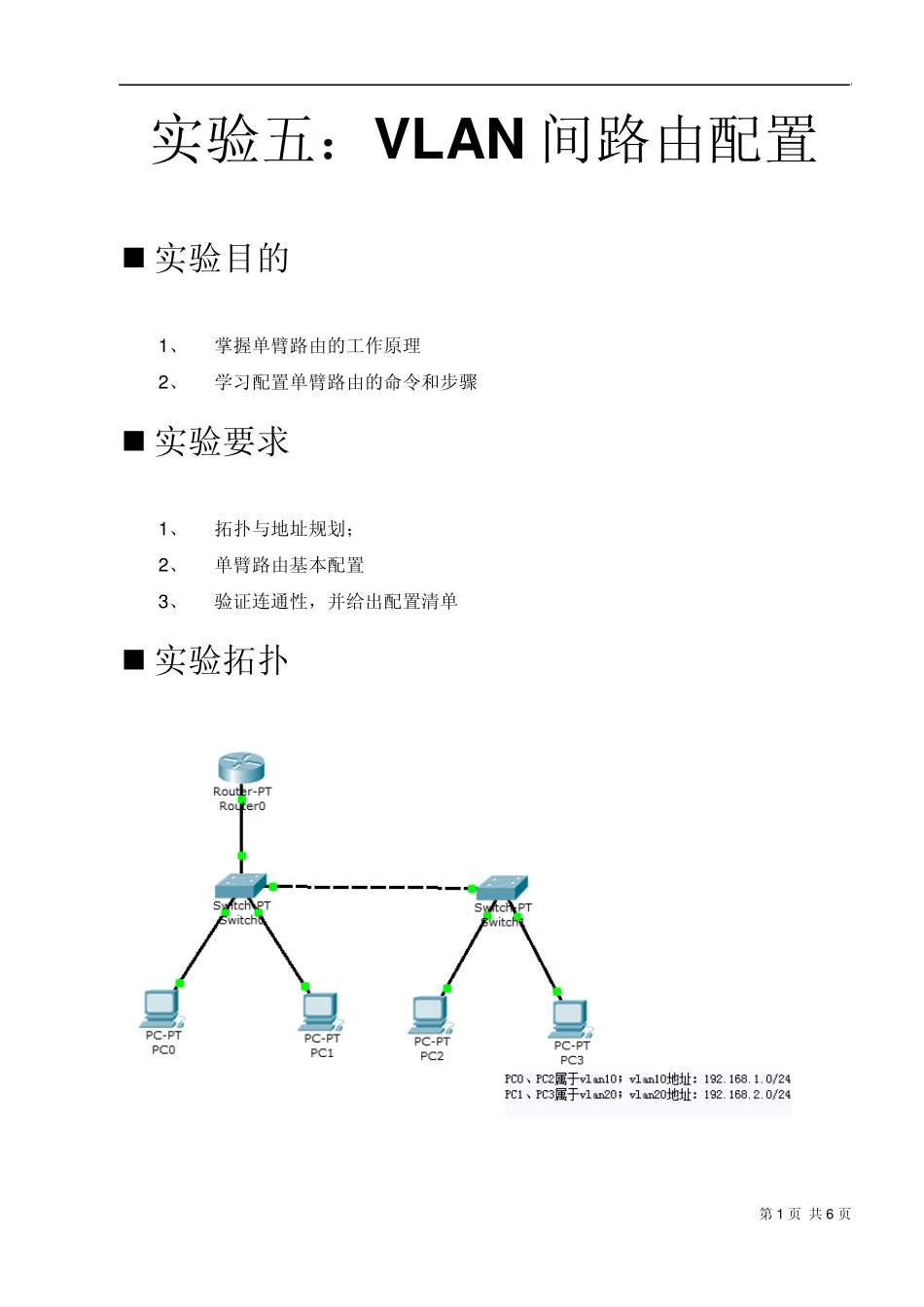

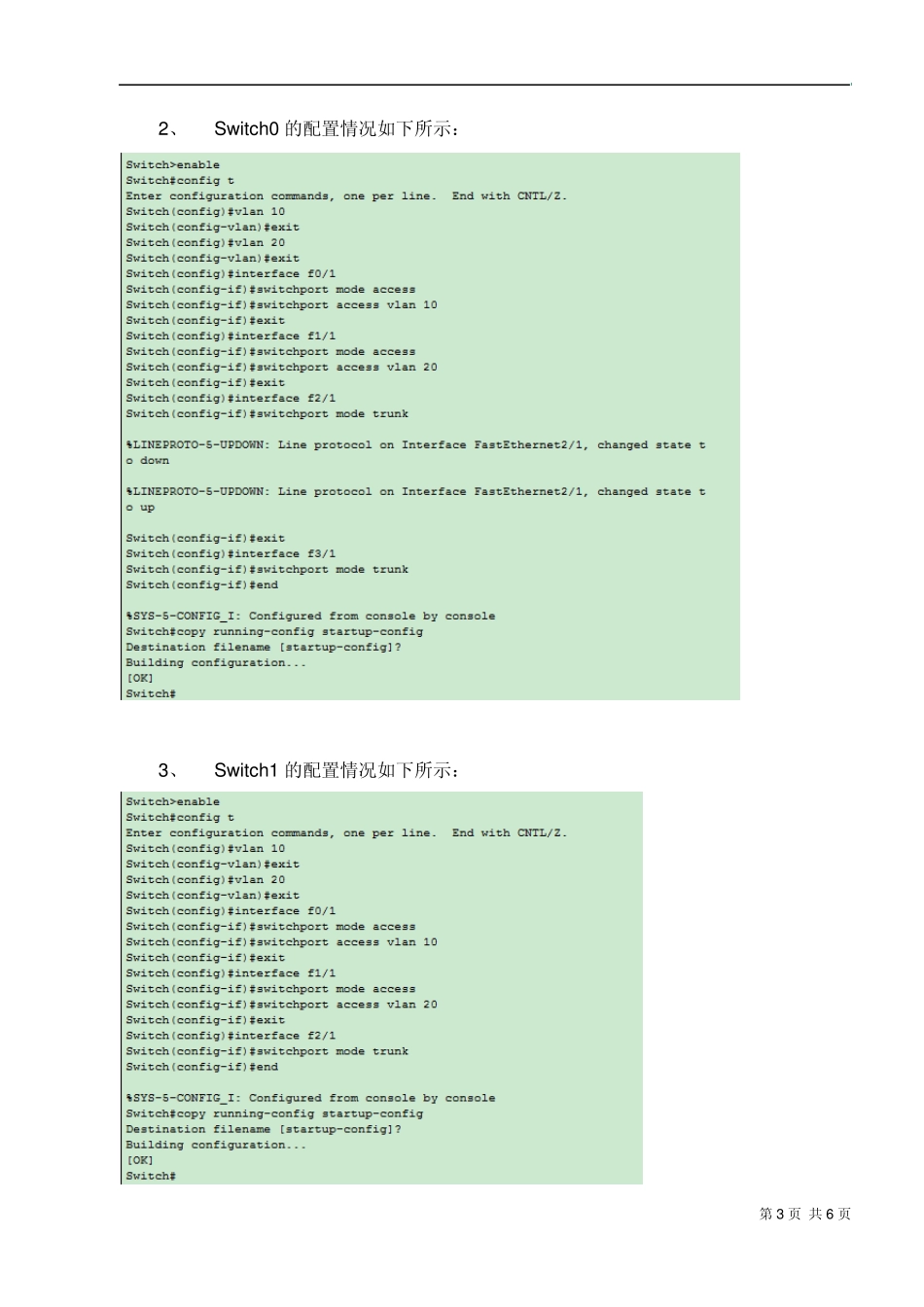

第1 页 共6 页 实验五：VLAN 间路由配置  实验目的 1 、 掌握单臂路由的工作原理 2 、 学习配置单臂路由的命令和步骤  实验要求 1 、 拓扑与地址规划； 2 、 单臂路由基本配置 3 、 验证连通性，并给出配置清单  实验拓扑 第2 页 共6 页  实验设备（环境、软件） 路由器 1 台，交换机 2 台，直通线 5 条，交叉线 1 条，Pc 机 4 台。  实验设计到的基本概念和理论 子接口是基于软件的虚拟接口，可分配到各物理接口。 每个子接口配置有自己的 IP 地址、子网掩码和唯一的 VLAN 分配，使单个物理接口可同属于多个逻辑网络。 这种方法适用于在网络中有多个 VLAN 但只有少数路由器物理接口的 VLAN 间路由。 VLAN 间路由是在不同 VLAN 之间，通过一台专用路由器或多层交换机进行路由通信的过程。 传统 VLAN 间路由需要使用多个路由器接口，每个接口连接一个 VLAN。 单臂路由器 VLAN 间路由使用的是连接 2 层交换机的物理接口的逻辑子接口。每个子接口都需要配置：一个 IP 地址，相连的 VALN 数字，使用的相应的协议。  实验过程和主要步骤 1、 绘制网络拓扑和地址规划 地址规划如下： 设备 端口 IP 地址 子网掩码 PC0 F 192.168.1.1 255.255.255.0 PC1 F 192.168.2.1 255.255.255.0 PC2 F 192.168.1.3 255.255.255.0 PC3 F 192.168.2.3 255.255.255.0 Rou ter0 F0/0 F0/0.10 192.168.1.2 255.255.255.0 F0/0.20 192.168.2.2 255.255.255.0 第3 页 共6 页 2、 Sw itch0 的配置情况如下所示： 3、 Sw itch1 的配置情况如下所示： 第4 页 共6 页 4、 Rou ter0 的配置情况如下所示： 5、 显示路由器 Rou ter0 上的路由表如下： 第5 页 共6 页 6、 验证 4 个 PC 间通信状况 PC1 到 PC0 的通信，PC1 到 PC2 的通信，PC1 到 PC3 的通信状况如下： 第6 页 共6 页  心得体会 通过这次的实验，我懂得了如何实际地配置单臂路由，从而实现不同vlan 间的通信，同时深入的了解了路由器在不同区域间的进行通信的重要性。知道的子接口与路由器中实际的接口的区别与联系，接口是路由器的实际物理接口，而子接口是路由器的逻辑接口（通过软件实现的），路由器在vlan 间实现通信的过程，如何将信息进行传送。 此次实验的过程也不是那么的顺利，但是通过查找有关资料与仔细的看书，从中了解了不少的知识。 软件 091 班 200900834114 姚维召
