实验设计红绿灯PLC编程

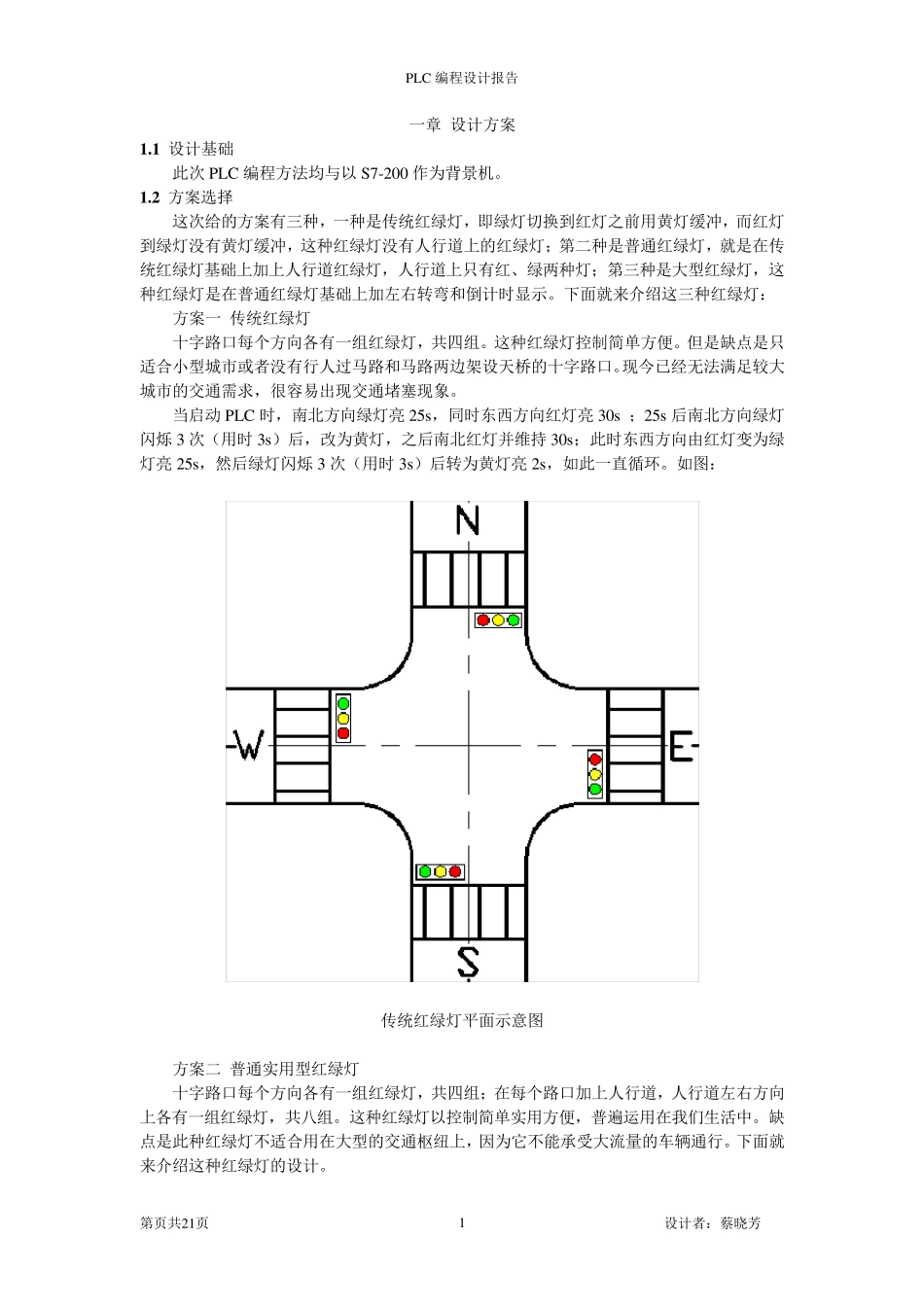

实验设计红绿灯PLC编程_第1页
1/21

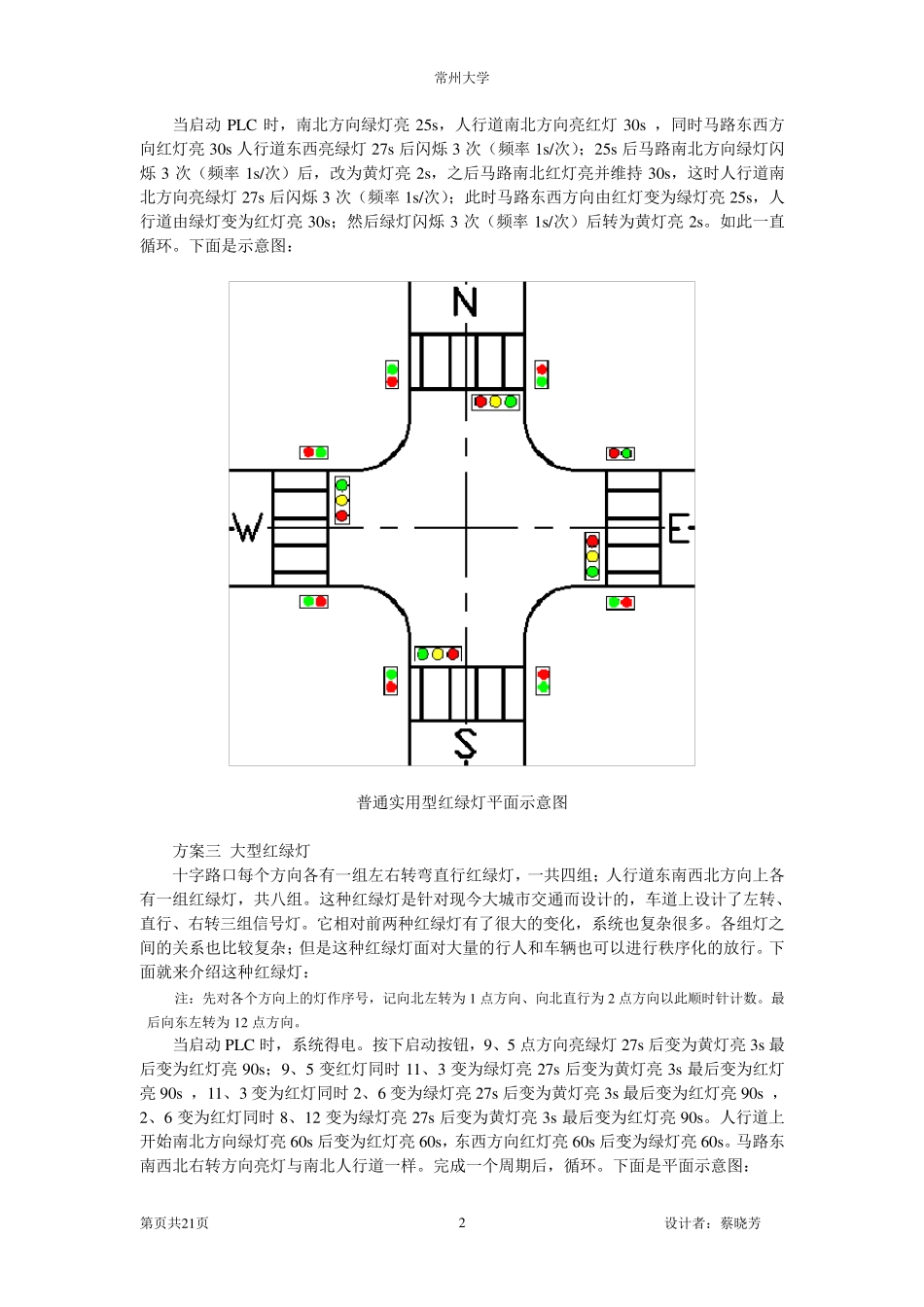

实验设计红绿灯PLC编程_第2页
2/21

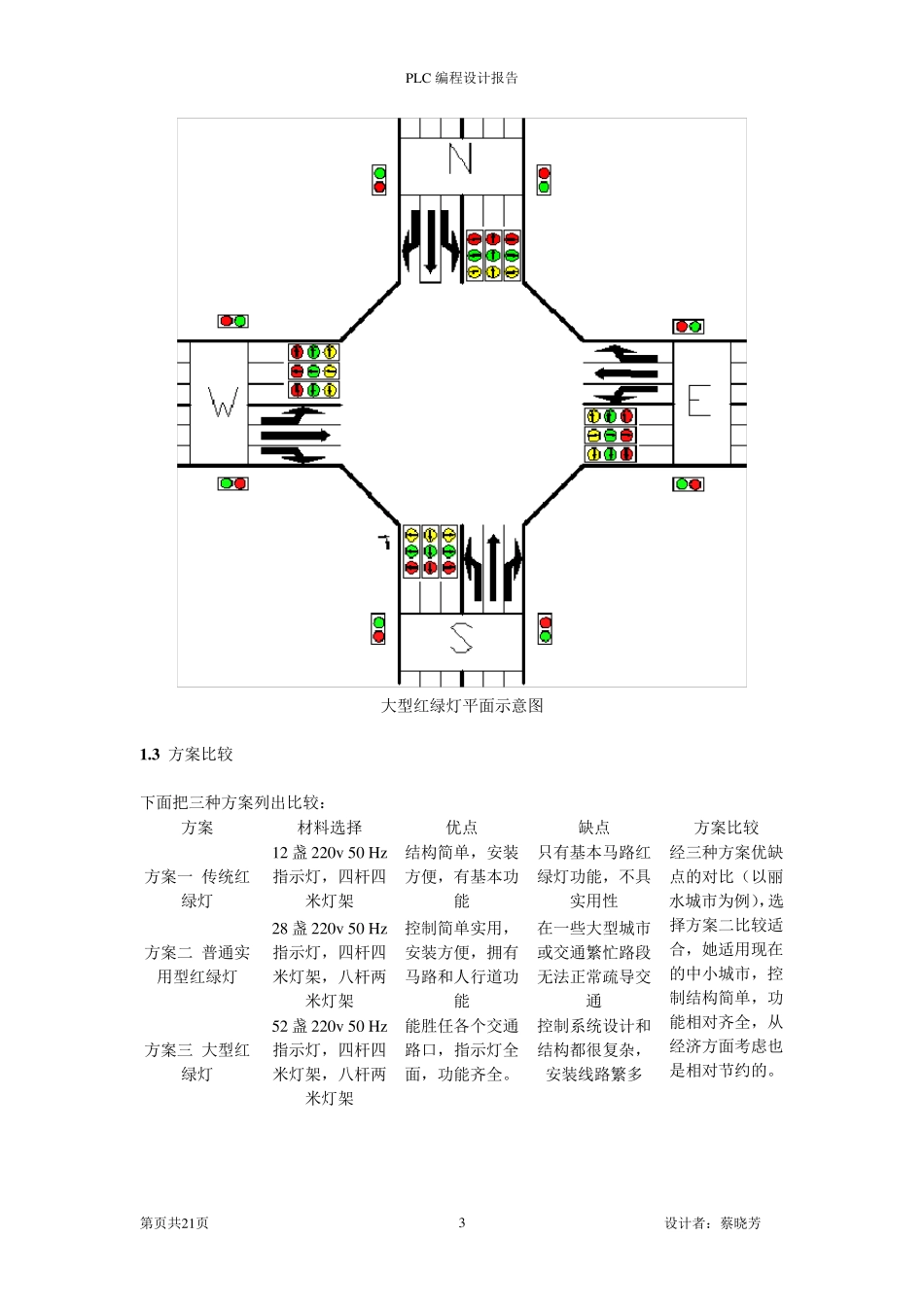

实验设计红绿灯PLC编程_第3页
3/21
PLC 编程设计报告 第页共21页 设计者:蔡晓芳 1 一章 设计方案 1 .1 设计基础 此次PLC 编程方法均与以S7-200 作为背景机。 1 .2 方案选择 这次给的方案有三种,一种是传统红绿灯,即绿灯切换到红灯之前用黄灯缓冲,而红灯到绿灯没有黄灯缓冲,这种红绿灯没有人行道上的红绿灯;第二种是普通红绿灯,就是在传统红绿灯基础上加上人行道红绿灯,人行道上只有红、绿两种灯;第三种是大型红绿灯,这种红绿灯是在普通红绿灯基础上加左右转弯和倒计时显示。下面就来介绍这三种红绿灯: 方案一 传统红绿灯 十字路口每个方向各有一组红绿灯,共四组。这种红绿灯控制简单方便。但是缺点是只适合小型城市或者没有行人过马路和马路两边架设天桥的十字路口。现今已经无法满足较大城市的交通需求,很容易出现交通堵塞现象。 当启动 PLC 时,南北方向绿灯亮 25s,同时东西方向红灯亮 30s ;25s后南北方向绿灯闪烁 3 次(用时 3s)后,改为黄灯,之后南北红灯并维持 30s;此时东西方向由红灯变为绿灯亮 25s,然后绿灯闪烁 3 次(用时 3s)后转为黄灯亮 2s,如此一直循环。如图: 传统红绿灯平面示意图 方案二 普通实用型红绿灯 十字路口每个方向各有一组红绿灯,共四组;在每个路口加上人行道,人行道左右方向上各有一组红绿灯,共八组。这种红绿灯以控制简单实用方便,普遍运用在我们生活中。缺点是此种红绿灯不适合用在大型的交通枢纽上,因为它不能承受大流量的车辆通行。下面就来介绍这种红绿灯的设计。 常州大学 第页共21页 设计者:蔡晓芳 2 当启动PLC 时,南北方向绿灯亮25s,人行道南北方向亮红灯30s ,同时马路东西方向红灯亮30s人行道东西亮绿灯27s后闪烁3 次(频率1s/次);25s后马路南北方向绿灯闪烁3 次(频率1s/次)后,改为黄灯亮2s,之后马路南北红灯亮并维持30s,这时人行道南北方向亮绿灯27s后闪烁3 次(频率1s/次);此时马路东西方向由红灯变为绿灯亮25s,人行道由绿灯变为红灯亮30s;然后绿灯闪烁3 次(频率1s/次)后转为黄灯亮2s。如此一直循环。下面是示意图: 普通实用型红绿灯平面示意图 方案三 大型红绿灯 十字路口每个方向各有一组左右转弯直行红绿灯,一共四组;人行道东南西北方向上各有一组红绿灯,共八组。这种红绿灯是针对现今大城市交通而设计的,车道上设计了左转、直行、右转三组信号灯。它相对前两种红绿灯有了很大的变化,系统也复杂很多。各组灯之间的关系也比较复杂...
