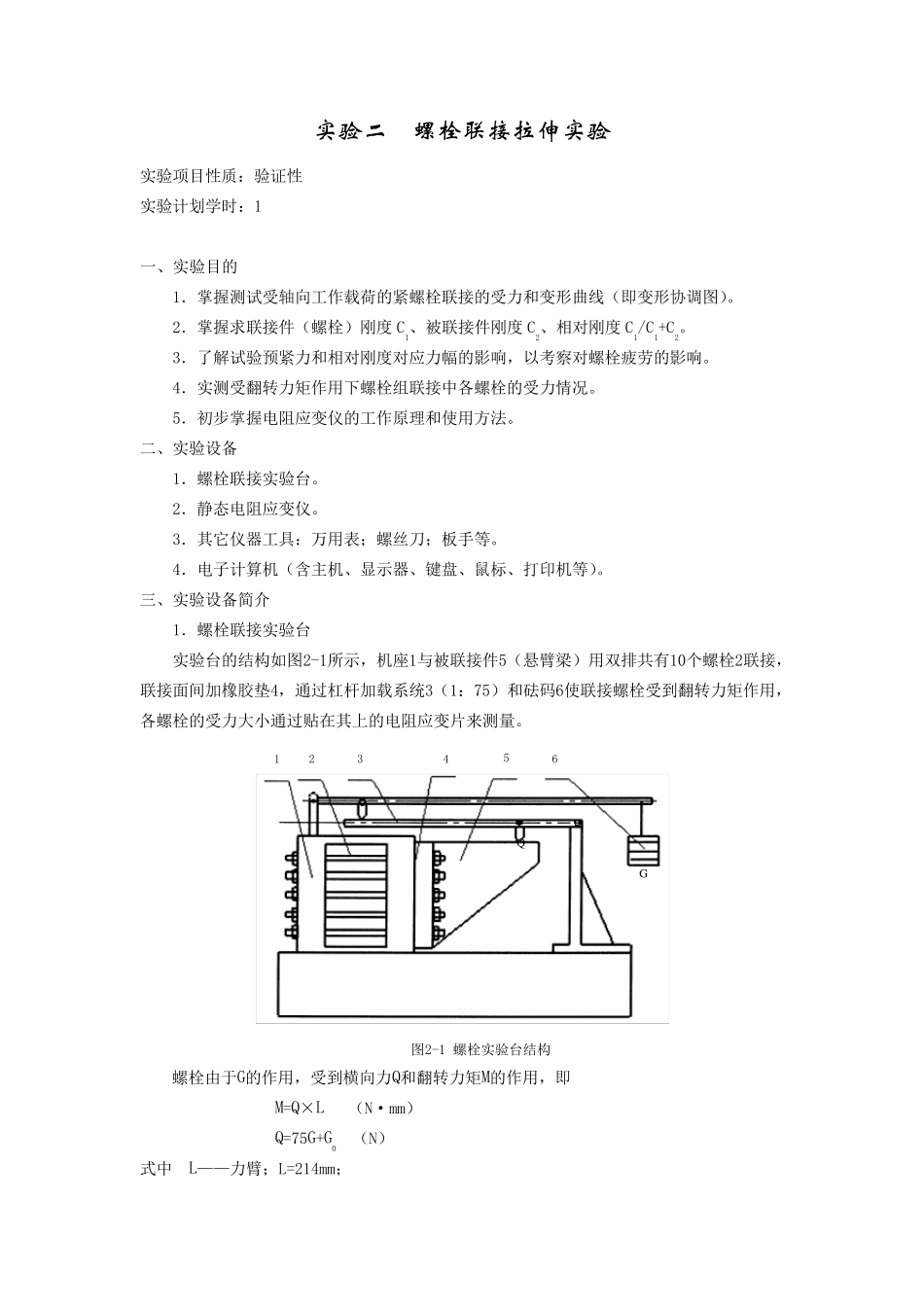

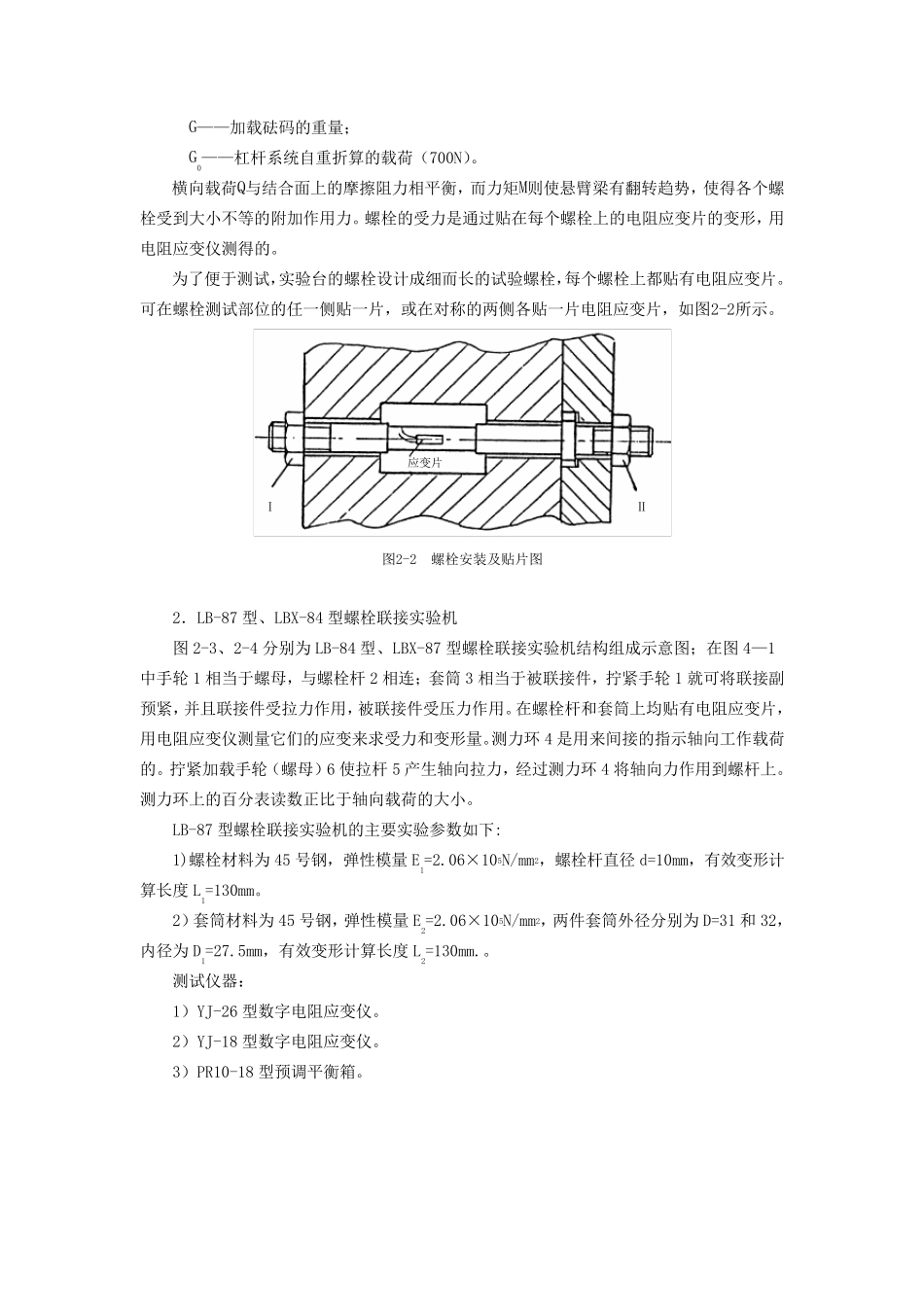

实 验 二 螺 栓 联 接 拉 伸 实 验 实 验 项 目 性 质 ： 验 证 性 实 验 计 划 学 时 ： 1 一 、 实 验 目 的 1． 掌 握 测 试 受 轴 向 工 作 载 荷 的 紧 螺 栓 联 接 的 受 力 和 变 形 曲 线 （ 即 变 形 协 调 图 ）。 2． 掌 握 求 联 接 件 （ 螺 栓 ） 刚 度 C1、 被 联 接 件 刚 度 C2、 相 对 刚 度 C1/C1+C2。 3． 了 解 试 验 预 紧 力 和 相 对 刚 度 对 应 力 幅 的 影 响 ， 以 考 察 对 螺 栓 疲 劳 的 影 响 。 4． 实 测 受 翻 转 力 矩 作 用 下 螺 栓 组 联 接 中 各 螺 栓 的 受 力 情 况 。 5． 初 步 掌 握 电 阻 应 变 仪 的 工 作 原 理 和 使 用 方 法 。 二 、 实 验 设 备 1． 螺 栓 联 接 实 验 台 。 2． 静 态 电 阻 应 变 仪 。 3． 其 它 仪 器 工 具 ： 万 用 表 ； 螺 丝 刀 ； 板 手 等 。 4． 电 子 计 算 机 （ 含 主 机 、 显 示 器 、 键 盘 、 鼠 标 、 打 印 机 等 ）。 三 、 实 验 设 备 简 介 1． 螺 栓 联 接 实 验 台 实 验 台 的 结 构 如 图 2-1所 示 ， 机 座 1与 被 联 接 件 5（ 悬 臂 梁 ） 用 双排共有10个螺 栓 2联 接 ，联 接 面间加橡胶垫4， 通过杠杆加载 系统3（ 1： 75） 和 砝码6使 联 接 螺 栓 受 到翻 转 力 矩 作 用 ，各 螺 栓 的 受 力 大小通过贴在其 上的 电 阻 应 变 片来测 量。 图 2-1 螺 栓 实 验 台 结 构 螺 栓 由于G的 作 用 ， 受 到横向 力 Q和 翻 转 力 矩 M的 作 用 ， 即 M=Q×L （ N·mm） Q=75G+G0 （ N） 式中 L——力 臂 ； L=214mm； 1 2 3 4 5 6 Q G G— — 加 载 砝 码 的 重 量 ； G0— — 杠 杆 系 统 自 重 折 算 的 载 荷 （ 700N）。 横 向 载 荷 Q与 结 合 面 上 的 摩 擦 阻 力 相 平 衡 ， 而 力 矩 M则 使 悬 臂 梁 有 翻 转 趋 势 ， 使 得 各 个 螺栓 受 到 大 小 不 等 的 附 加 作 用 力 。 螺 栓 的 受 力 是 通 过 贴 在 每 个 螺 栓 上 的 ...
