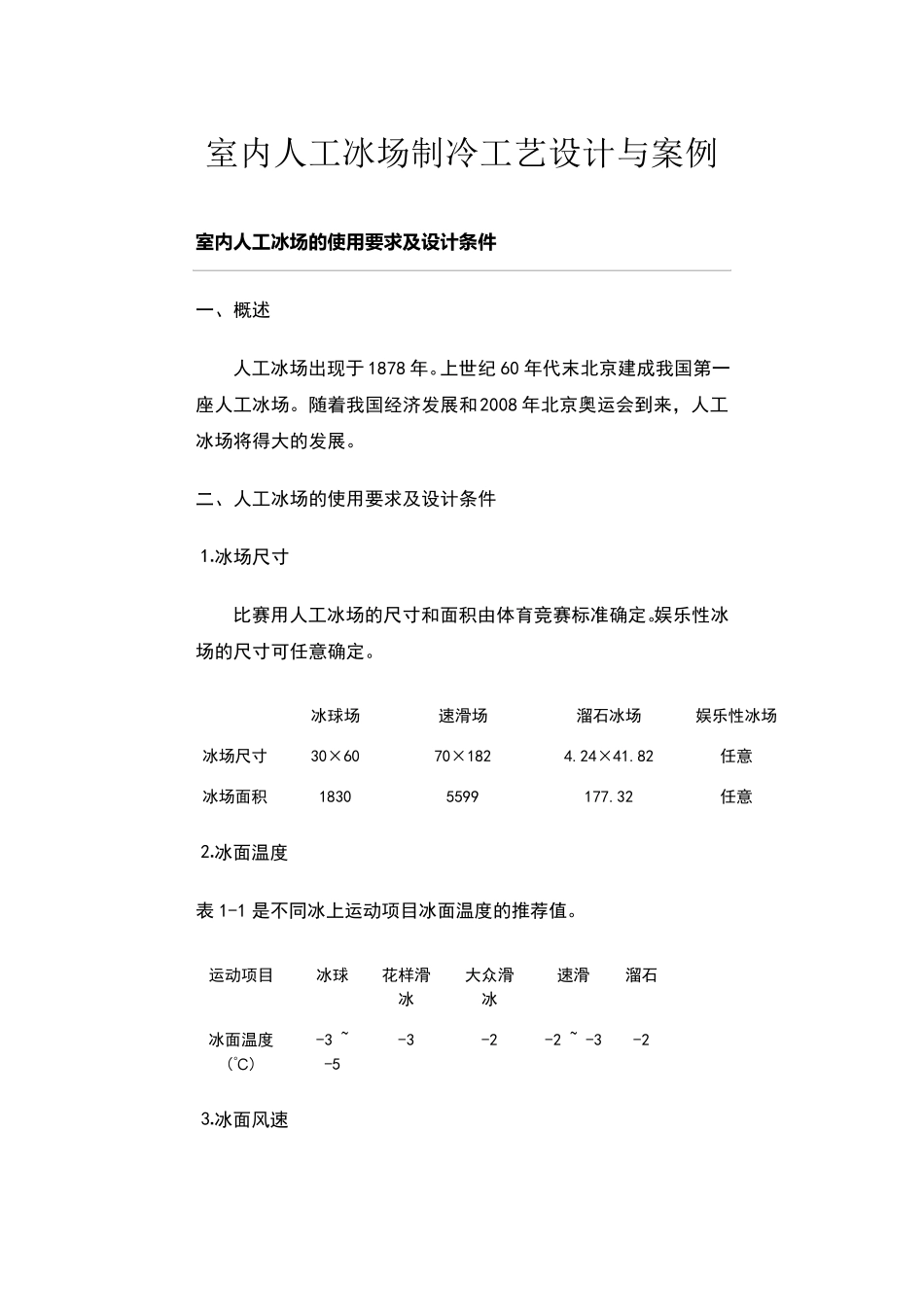

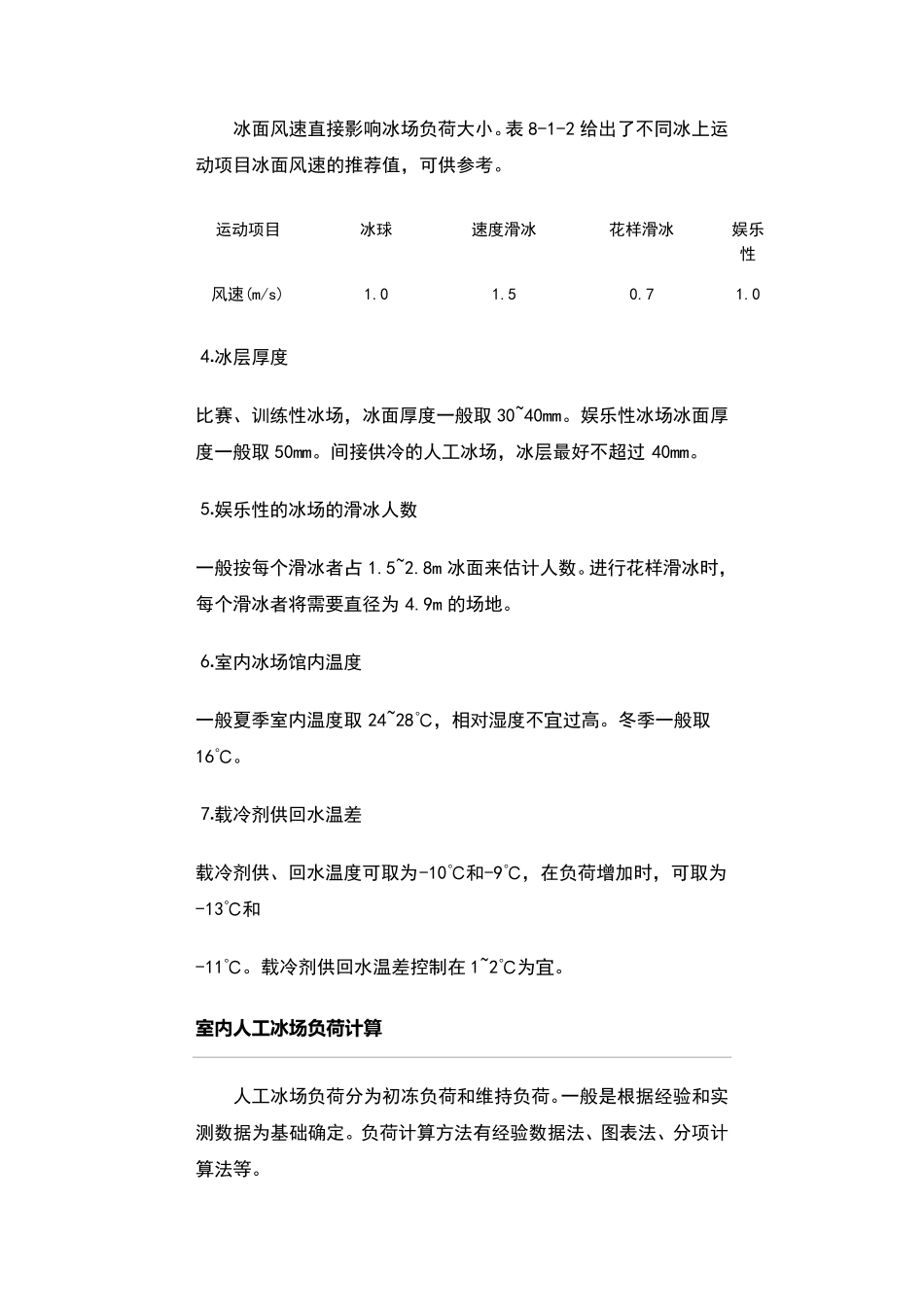

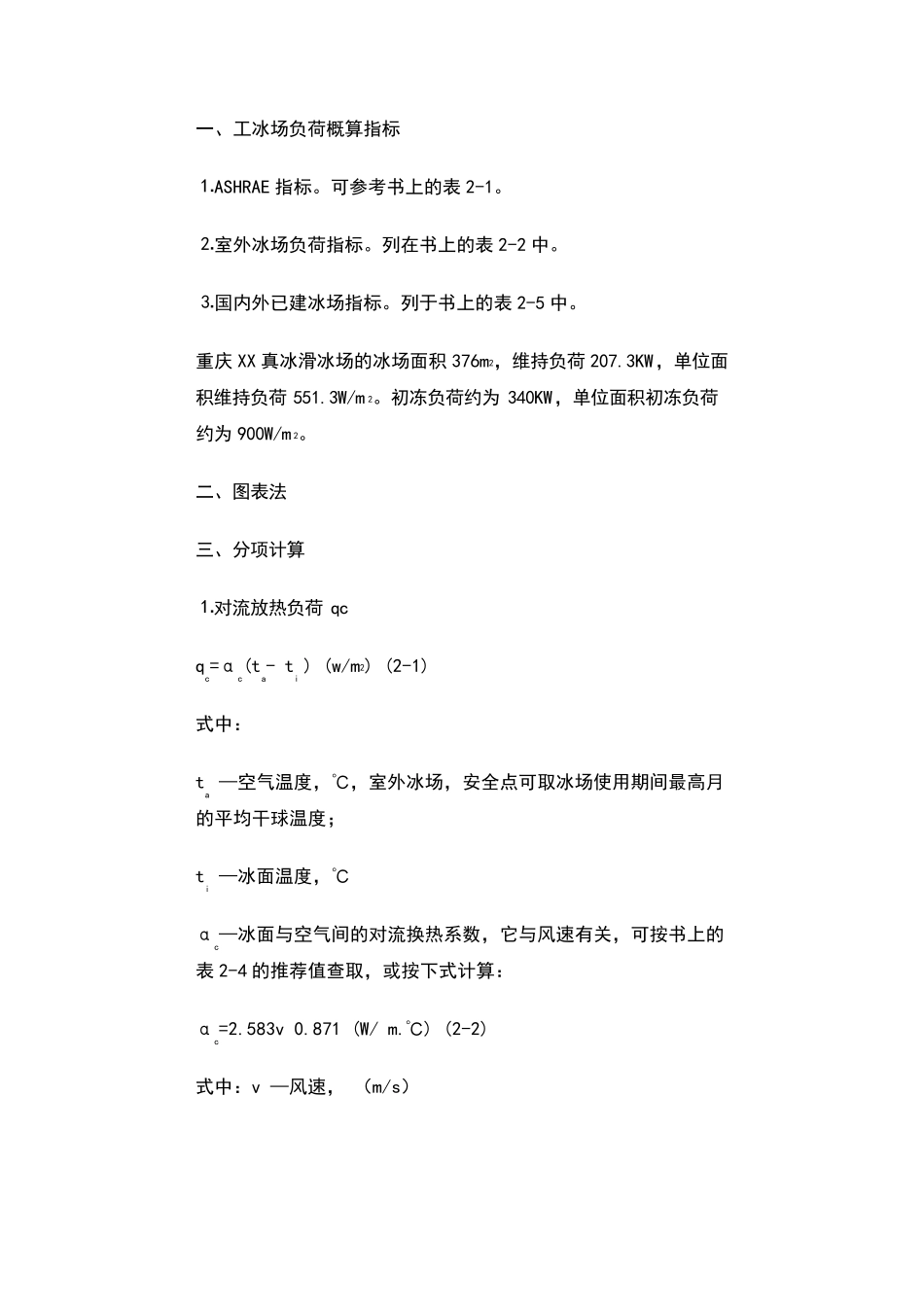

室内人工冰场制冷工艺设计与案例 室 内 人工冰场的使用要求及设计条件 一、概述 人工冰场出现于1878 年。上世纪60 年代末北京建成我国第一座人工冰场。随着我国经济发展和2008 年北京奧运会到来，人工冰场将得大的发展。 二、人工冰场的使用要求及设计条件 ⒈冰场尺寸 比赛用人工冰场的尺寸和面积由体育竞赛标准确定。娱乐性冰场的尺寸可任意确定。 冰球场 速滑场 溜石冰场 娱乐性冰场 冰场尺寸 30×60 70×182 4.24×41.82 任意 冰场面积 1830 5599 177.32 任意 ⒉冰面温度 表 1-1 是不同冰上运动项目冰面温度的推荐值。 运动项目 冰球 花样滑冰 大众滑冰 速滑 溜石 冰面温度(℃) -3 ~ -5 -3 -2 -2 ~ -3 -2 ⒊冰面风速 冰面风速直接影响冰场负荷大小。表8-1-2 给出了不同冰上运动项目冰面风速的推荐值，可供参考。 运动项目 冰球 速度滑冰 花样滑冰 娱乐性 风速(m/s) 1.0 1.5 0.7 1.0 ⒋冰层厚度 比赛、训练性冰场，冰面厚度一般取30~40mm。娱乐性冰场冰面厚度一般取50mm。间接供冷的人工冰场，冰层最好不超过40mm。 ⒌娱乐性的冰场的滑冰人数 一般按每个滑冰者占1.5~2.8m 冰面来估计人数。进行花样滑冰时，每个滑冰者将需要直径为4.9m 的场地。 ⒍室内冰场馆内温度 一般夏季室内温度取24~28℃，相对湿度不宜过高。冬季一般取16℃。 ⒎载冷剂供回水温差 载冷剂供、回水温度可取为-10℃和-9℃，在负荷增加时，可取为-13℃和 -11℃。载冷剂供回水温差控制在 1~2℃为宜。 室 内 人工冰场负荷计算 人工冰场负荷分为初冻负荷和维持负荷。一般是根据经验和实测数据为基础确定。负荷计算方法有经验数据法、图表法、分项计算法等。 一、工冰场负荷概算指标 ⒈ASHRAE 指标。可参考书上的表2-1。 ⒉室外冰场负荷指标。列在书上的表2-2 中。 ⒊国内外已建冰场指标。列于书上的表2-5 中。 重庆XX 真冰滑冰场的冰场面积376m2，维持负荷207.3KW，单位面积维持负荷551.3W/m 2。初冻负荷约为340KW，单位面积初冻负荷约为900W/m 2。 二、图表法 三、分项计算 ⒈对流放热负荷qc qc=αc(ta- ti ) (w/m2) (2-1) 式中： ta —空气温度，℃，室外冰场，安全点可取冰场使用期间最高月的平均干球温度； ti —冰面温度，℃ αc—冰面与空气间的对流换热系数，它与风速有关，可按书上的表2-4 的推荐值查取，或按下式计算： αc=2.583v 0.871 (W/ m.℃) (2-2) 式...
