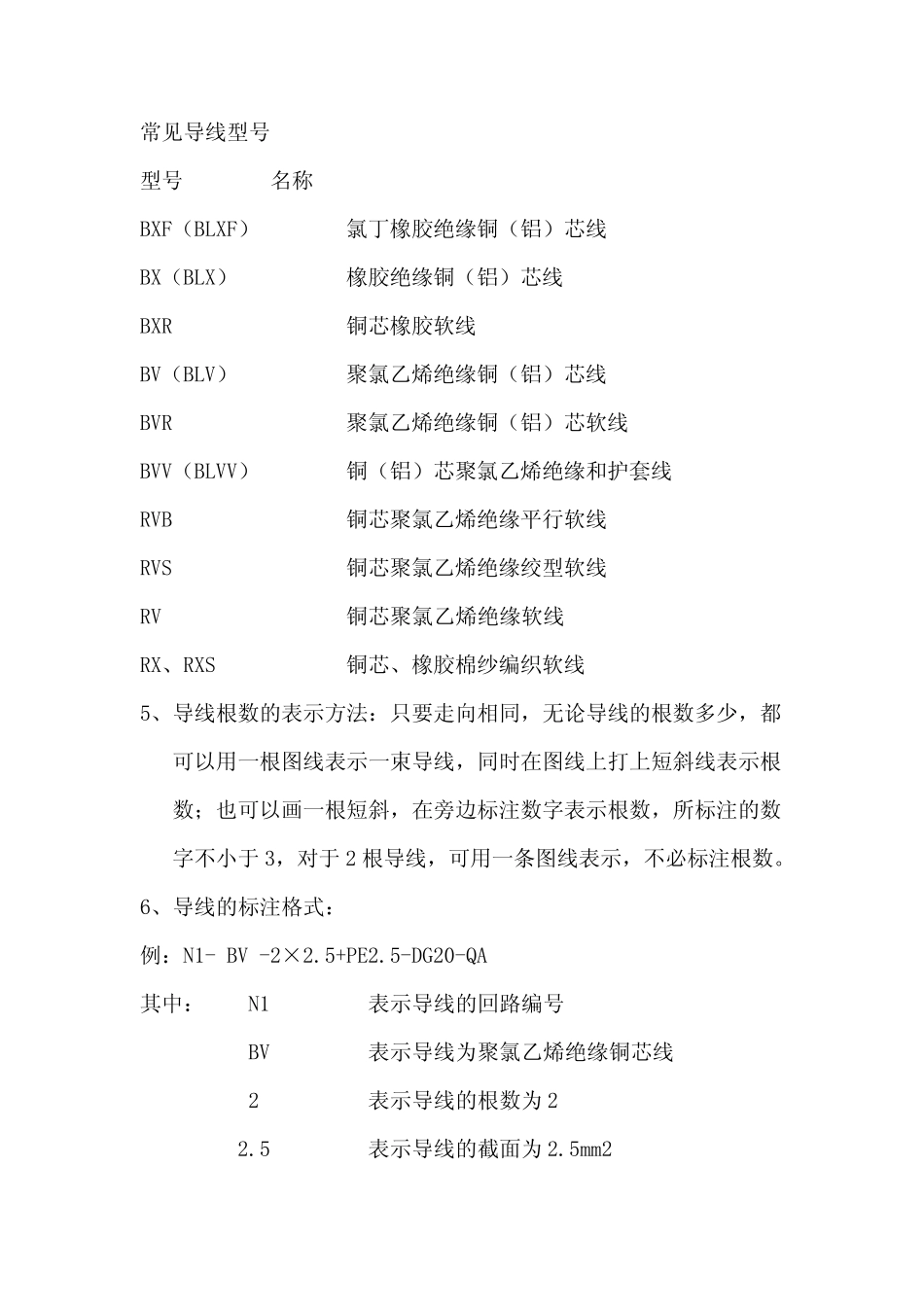

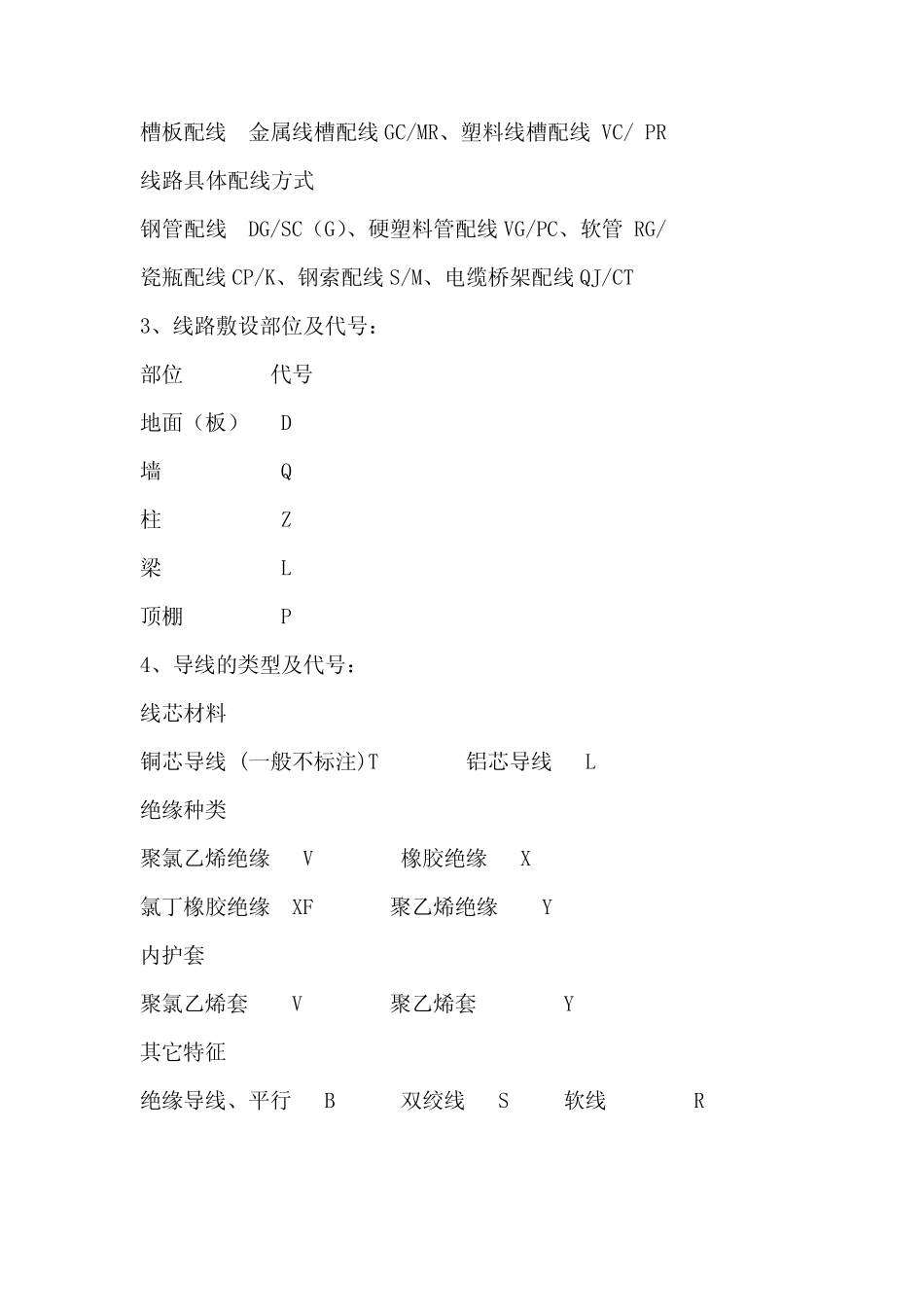

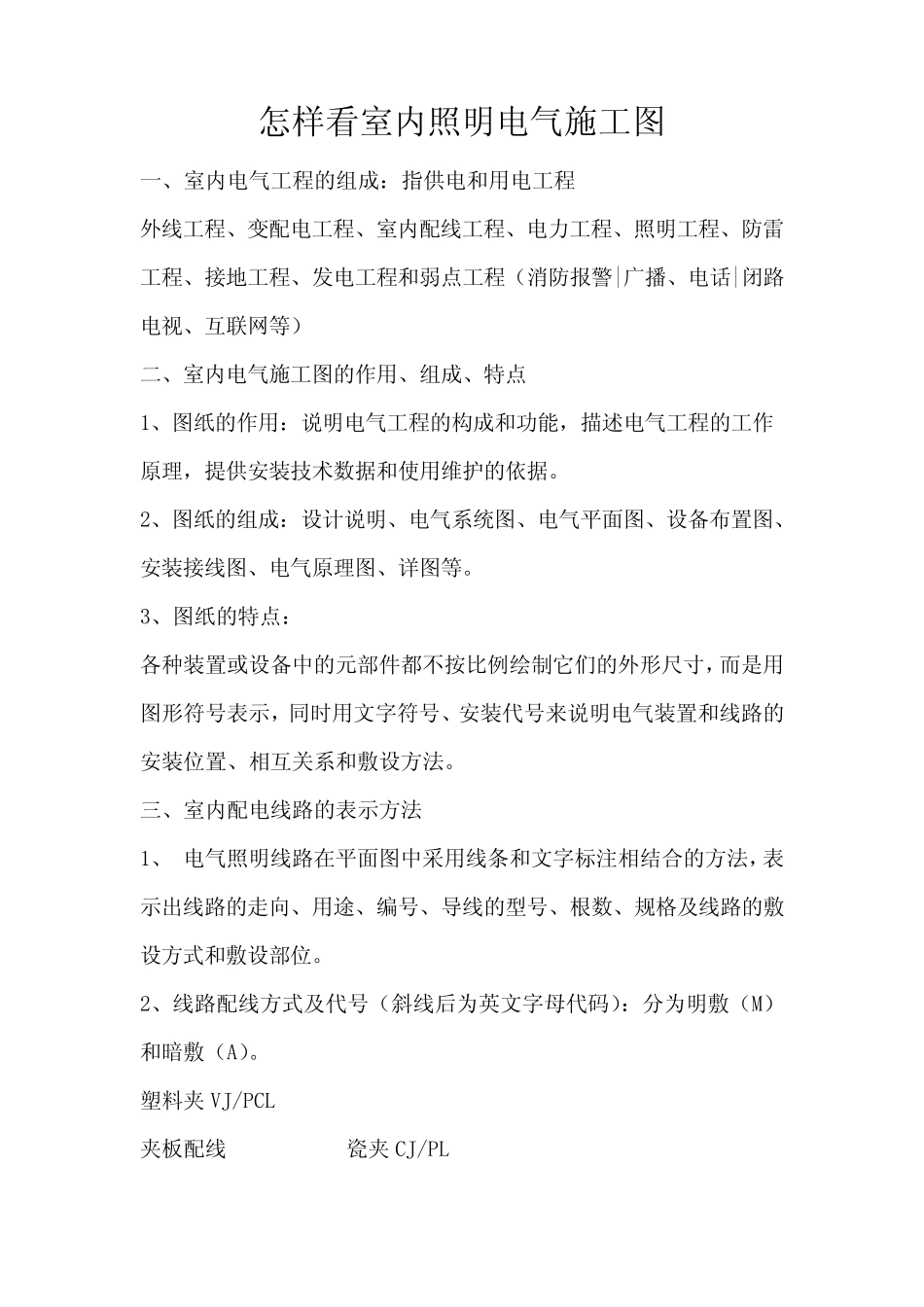

怎样看室内照明电气施工图一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。3、图纸的特点：各种装置或设备中的元部件都不按比例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。三、室内配电线路的表示方法1、 电气照明线路在平面图中采用线条和文字标注相结合的方法，表示出线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位。2、线路配线方式及代号（斜线后为英文字母代码）：分为明敷（M）和暗敷（A）。塑料夹 VJ/PCL夹板配线瓷夹 CJ/PL槽板配线金属线槽配线GC/MR、塑料线槽配线VC/ PR线路具体配线方式钢管配线DG/SC（G）、硬塑料管配线VG/PC、软管 RG/瓷瓶配线CP/K、钢索配线S/M、电缆桥架配线QJ/CT3、线路敷设部位及代号：部位代号地面（板）D墙Q柱Z梁L顶棚P4、导线的类型及代号：线芯材料铜芯导线(一般不标注)T铝芯导线L绝缘种类聚氯乙烯绝缘V橡胶绝缘X氯丁橡胶绝缘XF聚乙烯绝缘Y内护套聚氯乙烯套V聚乙烯套Y其它特征绝缘导线、平行B双绞线S软线R常见导线型号型号名称BXF（BLXF）氯丁橡胶绝缘铜（铝）芯线BX（BLX）橡胶绝缘铜（铝）芯线BXR铜芯橡胶软线BV（BLV）聚氯乙烯绝缘铜（铝）芯线BVR聚氯乙烯绝缘铜（铝）芯软线BVV（BLVV）铜（铝）芯聚氯乙烯绝缘和护套线RVB铜芯聚氯乙烯绝缘平行软线RVS铜芯聚氯乙烯绝缘绞型软线RV铜芯聚氯乙烯绝缘软线RX、RXS铜芯、橡胶棉纱编织软线5、导线根数的表示方法：只要走向相同，无论导线的根数多少，都可以用一根图线表示一束导线，同时在图线上打上短斜线表示根数；也可以画一根短斜，在旁边标注数字表示根数，所标注的数字不小于3，对于2 根导线，可用一条图线表示，不必标注根数。6、导线的标注格式：例：N1- BV -2×2.5+PE2.5-DG20-QA其中：N1表示导线的回路编号BV表示导线为聚氯乙烯绝缘铜芯线2表示导线的根数为 22.5表示导线的截面为 2.5mm2PE2.5表示1 根接零保护线，截面为2.5mm2dg20表示穿管为直径...
