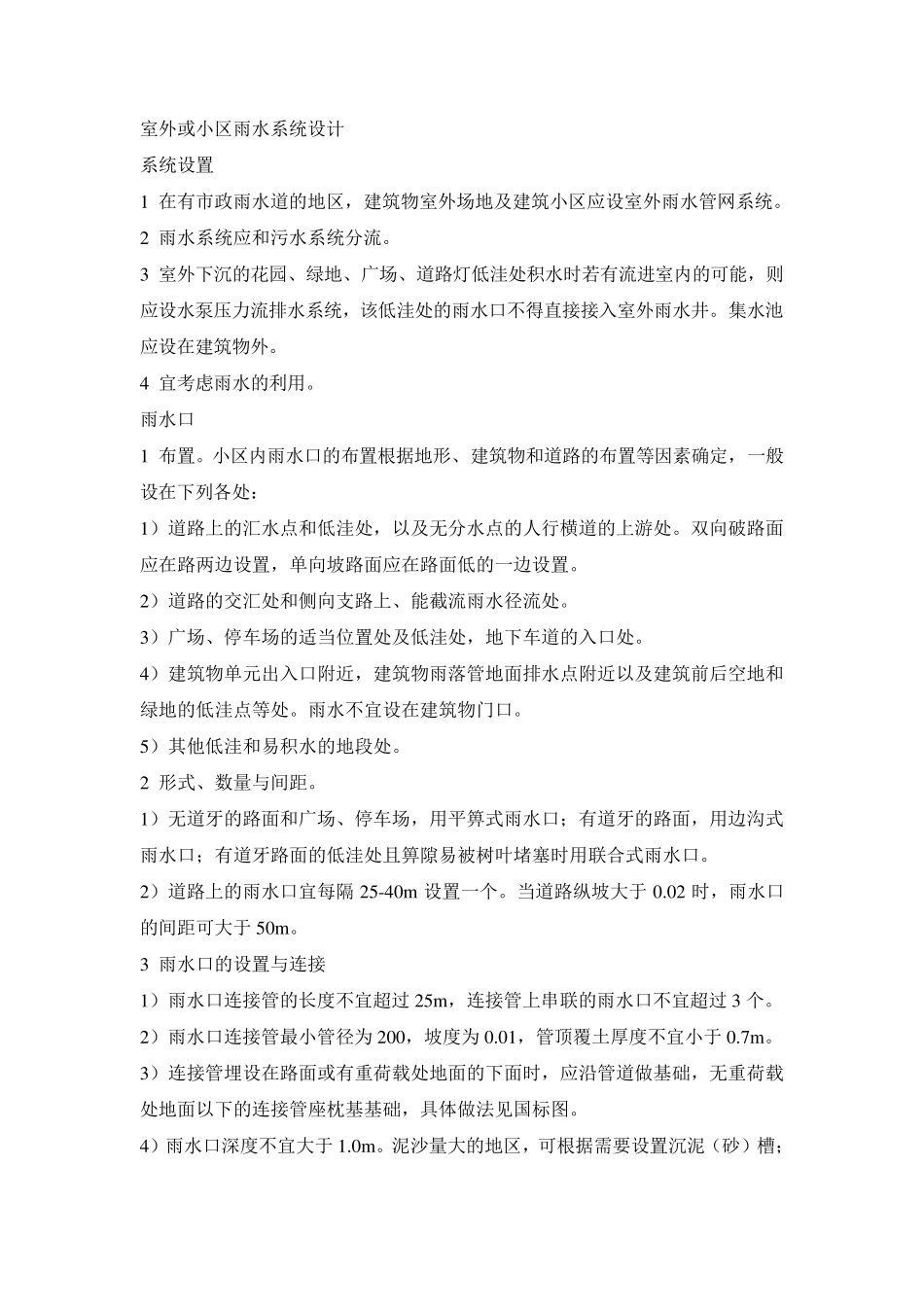

室外或小区雨水系统设计

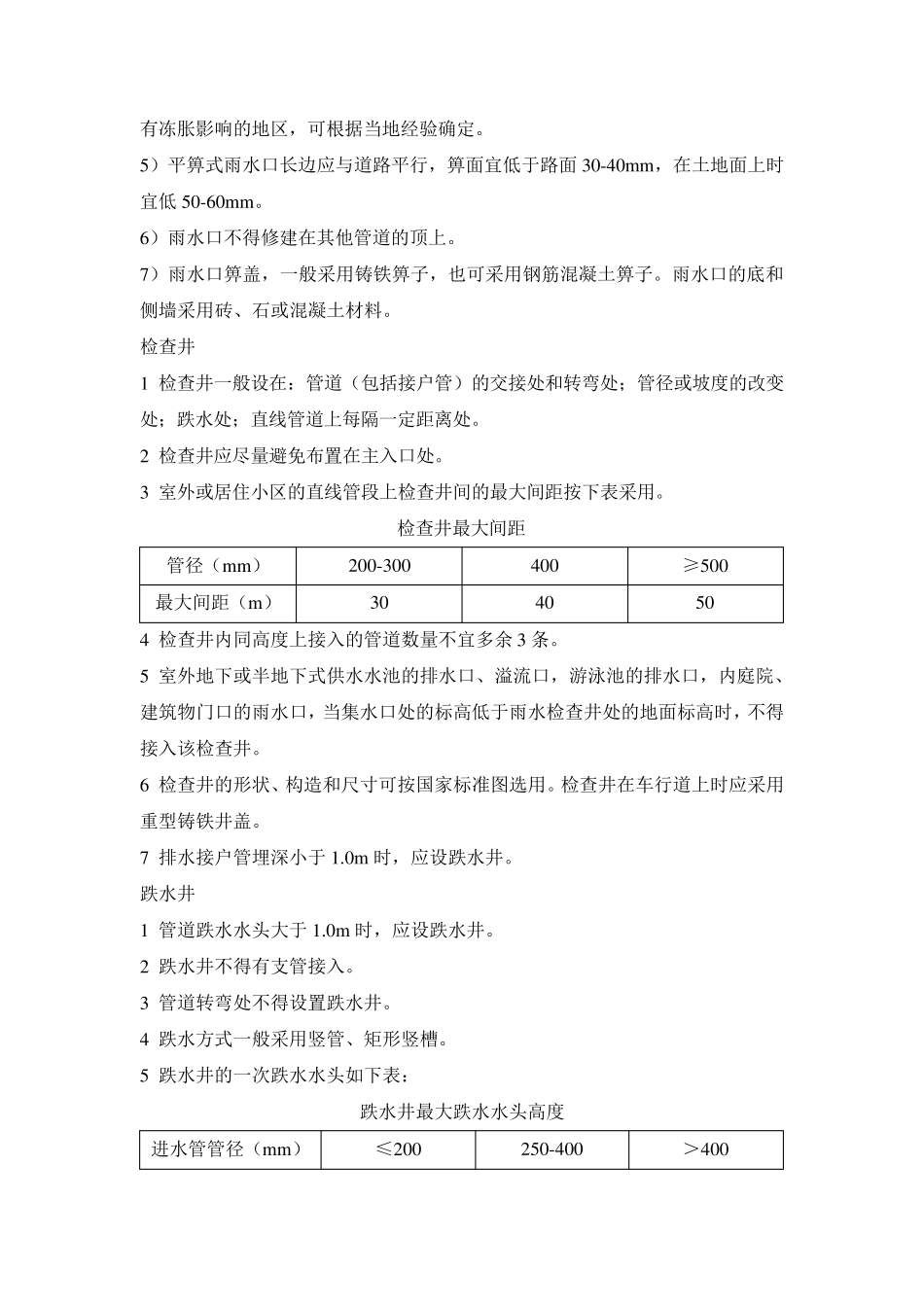

室外或小区雨水系统设计 系统设置 1 在有市政雨水道的地区，建筑物室外场地及建筑小区应设室外雨水管网系统。 2 雨水系统应和污水系统分流。 3 室外下沉的花园、绿地、广场、道路灯低洼处积水时若有流进室内的可能，则应设水泵压力流排水系统，该低洼处的雨水口不得直接接入室外雨水井。集水池应设在建筑物外。 4 宜考虑雨水的利用。 雨水口 1 布置。小区内雨水口的布置根据地形、建筑物和道路的布置等因素确定，一般设在下列各处： 1）道路上的汇水点和低洼处，以及无分水点的人行横道的上游处。双向破路面应在路两边设置，单向坡路面应在路面低的一边设置。 2）道路的交汇处和侧向支路上、能截流雨水径流处。 3）广场、停车场的适当位置处及低洼处，地下车道的入口处。 4）建筑物单元出入口附近，建筑物雨落管地面排水点附近以及建筑前后空地和绿地的低洼点等处。雨水不宜设在建筑物门口。 5）其他低洼和易积水的地段处。 2 形式、数量与间距。 1）无道牙的路面和广场、停车场，用平箅式雨水口；有道牙的路面，用边沟式雨水口；有道牙路面的低洼处且箅隙易被树叶堵塞时用联合式雨水口。 2）道路上的雨水口宜每隔 25-40m 设置一个。当道路纵坡大于 0.02 时，雨水口的间距可大于 50m 。 3 雨水口的设置与连接 1）雨水口连接管的长度不宜超过 25m ，连接管上串联的雨水口不宜超过 3 个。 2）雨水口连接管最小管径为 200，坡度为 0.01，管顶覆土厚度不宜小于 0.7m 。 3）连接管埋设在路面或有重荷载处地面的下面时，应沿管道做基础，无重荷载处地面以下的连接管座枕基基础，具体做法见国标图。 4）雨水口深度不宜大于 1.0m 。泥沙量大的地区，可根据需要设置沉泥（砂）槽；有冻胀影响的地区，可根据当地经验确定。 5）平箅式雨水口长边应与道路平行，箅面宜低于路面 30-40m m ，在土地面上时宜低 50-60m m 。 6）雨水口不得修建在其他管道的顶上。 7）雨水口箅盖，一般采用铸铁箅子，也可采用钢筋混凝土箅子。雨水口的底和侧墙采用砖、石或混凝土材料。 检查井 1 检查井一般设在：管道（包括接户管）的交接处和转弯处；管径或坡度的改变处；跌水处；直线管道上每隔一定距离处。 2 检查井应尽量避免布置在主入口处。 3 室外或居住小区的直线管段上检查井间的最大间距按下表采用。 检查井最大间距 管径（m m ） 200-300 400 ≥500 最大间距（m ） 30 40 50 4 检查井内同高度...
