室外电缆井及电缆沟

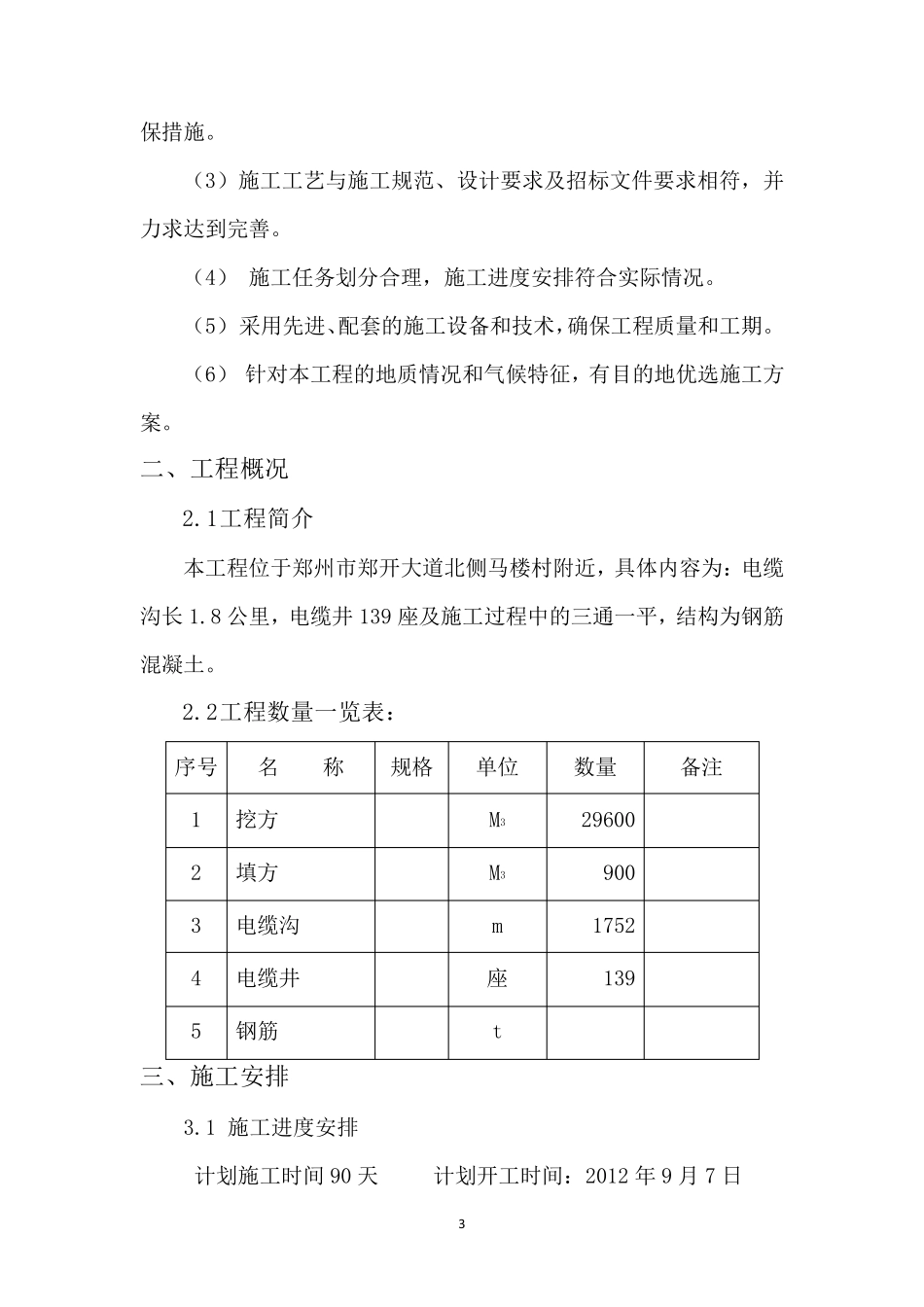

1 郑东车辆段室外电缆井及电缆沟 专项施工方案 编 制： 审 核： 审 批： 中铁十一局集团有限公司郑州轨道 1 号线车辆段停车场 安装工程项目经理部 2012 年 9 月 15 日 2 一、编制依据及原则 1.1编制依据 （1）《建筑地基基础设计规范》GB50007-2002； （2）《混凝土结构设计规范》（GB50010-2010） （3）《建筑抗震设计规范》（GB50011-2010) （4）《构筑物抗震设计规范》 GB50191-93 （5）《建筑地基处理技术规范》（JGJ 79-2002） （6）《35Kv 及以下电缆敷设图集》（94D101-5） （7）我单位进一步现场踏勘所掌握的情况和资料； （8）招标文件规定的适用于本工程的各种施工规范； （9）郑州市轨道交通 1 号线一期工程施工图设计第二十篇第二十一册第二分册蓝图。 （10）我单位现有的施工技术、管理水平和机械设备配备能力及从事道路排水工程建设的经验。 1.2 验收依据 （1）《铁路混凝土与砌体工程施工质量验收标准》 （2）《铁路路基工程施工质量验收标准》 （3）《地下铁道工程施工及验收规范》（GB50299-1999) 1.3编制原则 （1）在充分理解招标文件的基础上，采用先进、合理、经济、可行的施工方案。 （2）在施工组织中体现环保意识，保护环境，并有较周密的环 3 保措施。 （3）施工工艺与施工规范、设计要求及招标文件要求相符，并力求达到完善。 （4） 施工任务划分合理，施工进度安排符合实际情况。 （5） 采用先进、配套的施工设备和技术，确保工程质量和工期。 （6） 针对本工程的地质情况和气候特征，有目的地优选施工方案。 二、工程概况 2.1工程简介 本工程位于郑州市郑开大道北侧马楼村附近，具体内容为：电缆沟长 1.8 公里，电缆井 139 座及施工过程中的三通一平，结构为钢筋混凝土。 2.2工程数量一览表： 序号 名 称 规格 单位 数量 备注 1 挖方 M3 29600 2 填方 M3 900 3 电缆沟 m 1752 4 电缆井 座 139 5 钢筋 t 三、施工安排 3.1 施工进度安排 计划施工时间 90 天 计划开工时间：2012 年 9 月 7 日 4 计划完工时间：2012 年12 月7 日 3.2 施工任务的安排 施工人员组织机构表 序号 工种名称 计划人数 1 砼工 6 2 钢木工 4 3 泥工 10 4 机操工 2 5 普工 8 合计 30 3.3 主要施工机具设备安排： 根据各工种工程量总计划、工程预算指标，以及人员、材料计划得出施工机具需求量计划，并根据准备...
