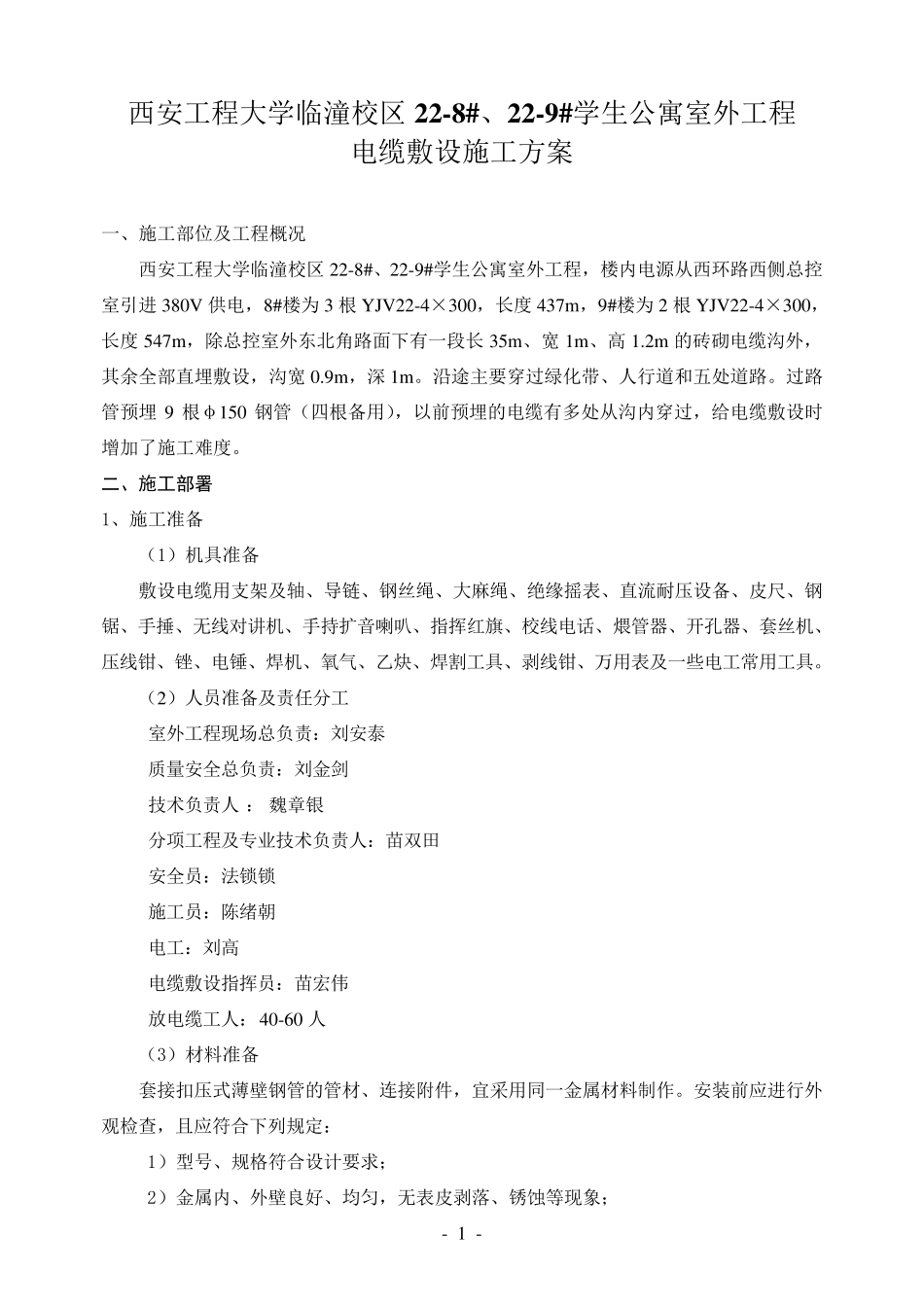

- 1 - 西安工程大学临潼校区2 2 -8 #、2 2 -9 #学生公寓室外工程 电缆敷设施工方案 一、施工部位及工程概况 西安工程大学临潼校区22-8#、22-9#学生公寓室外工程，楼内电源从西环路西侧总控室引进380V 供电，8#楼为3 根YJV22-4×300，长度 437m，9#楼为2 根YJV22-4×300，长度 547m，除总控室外东北角路面下有一段长 35m、宽 1m、高 1.2m 的砖砌电缆沟外，其余全部直埋敷设，沟宽 0.9m，深 1m。沿途主要穿过绿化带、人行道和五处道路。过路管预埋 9 根φ150 钢管（四根备用），以前预埋的电缆有多处从沟内穿过，给电缆敷设时增加了施工难度。 二、施工部署 1、施工准备 （1）机具准备 敷设电缆用支架及轴、导链、钢丝绳、大麻绳、绝缘摇表、直流耐压设备、皮尺、钢锯、手捶、无线对讲机、手持扩音喇叭、指挥红旗、校线电话、煨管器、开孔器、套丝机、压线钳、锉、电锤、焊机、氧气、乙炔、焊割工具、剥线钳、万用表及一些电工常用工具。 （2）人员准备及责任分工 室外工程现 场 总负 责： 刘 安泰 质 量 安全总负 责： 刘 金 剑 技 术 负 责人 ： 魏 章 银 分项 工程及专 业 技 术 负 责人： 苗 双 田 安全员： 法 锁 锁 施工员： 陈 绪 朝 电工： 刘 高 电缆敷设指挥员： 苗 宏 伟 放 电缆工人： 40-60 人 （3）材 料 准备 套接 扣 压式 薄 壁 钢管的管材 、连 接 附 件 ，宜 采 用同 一金 属 材 料 制 作 。安装 前应 进行外观 检 查 ，且 应 符 合 下列 规 定 ： 1）型 号 、规 格 符 合 设计 要求 ； 2）金 属 内、外壁 良 好 、均 匀 ，无表皮剥落 、锈 蚀 等 现 象 ； - 2 - 3） 管 材 及 连 接 附 件 内 、 外 壁 表 面 光 洁 ， 无 裂 纹 、 毛 刺 、 飞 边 、 砂 眼 、 气 泡 、 变 形 等缺 陷 ； 4） 管 材 及 连 接 附 件 ， 壁 厚 均 匀 、 管 口 平 整 、 光 滑 ； 5） 套 接 管 件 （ 直 管 接 头 ） 的 长 度 ， 不 小 于 管 外 径 的2.5 倍 ； 6） 管 内 畅 通 ， 无 杂 物 ； 7） 各 种 附 件 尺 寸 ， 符 合 设 计 规 定 ； 绝 缘 导 线 的 型 号 、 规 格 必 须 符 合 设 计 要 求 ， 并 有 出 厂 合 格 证 。 钢 带 线 、 ...
