室外管线设计导则

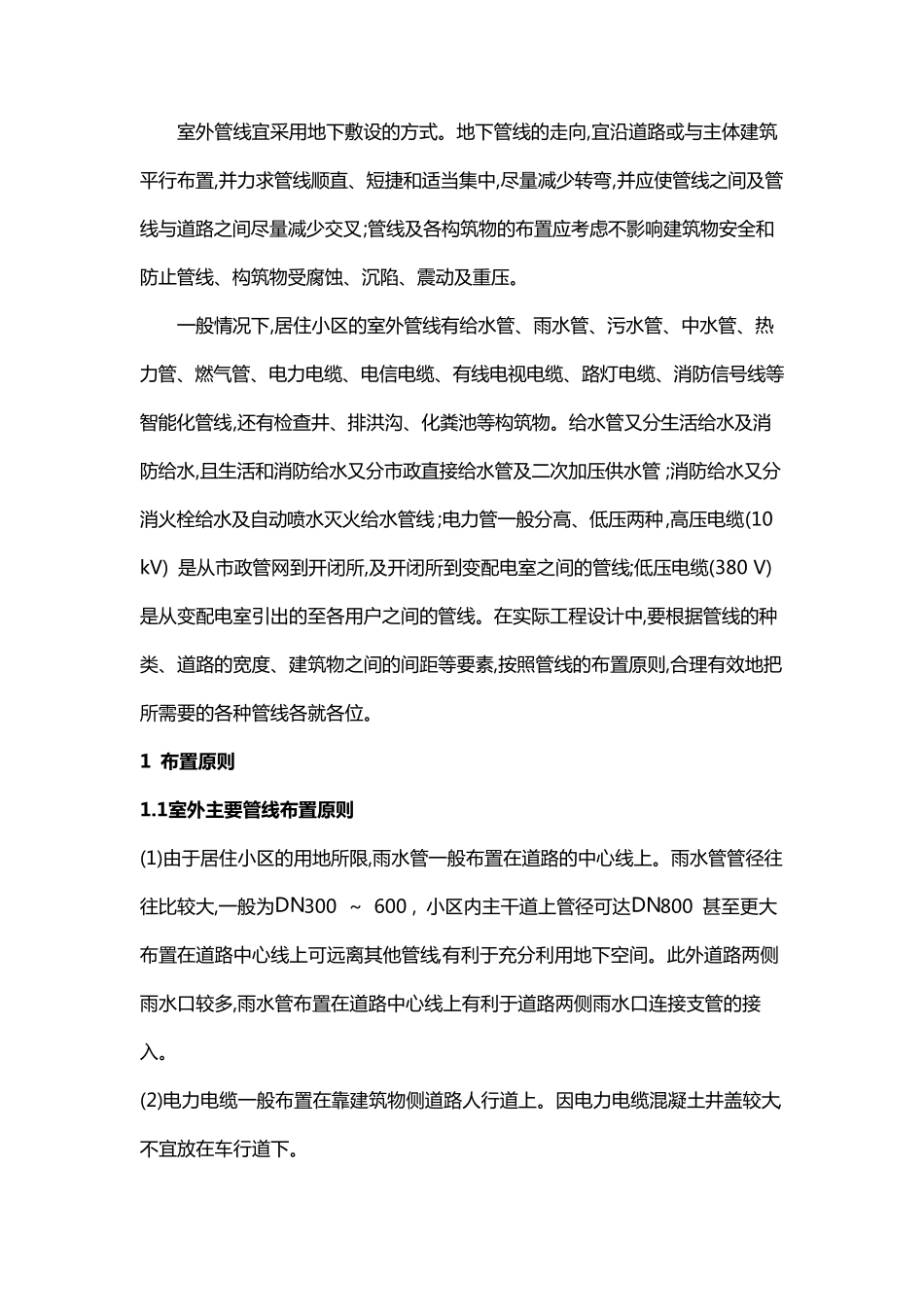

室外管线设计导则_第1页
1/7

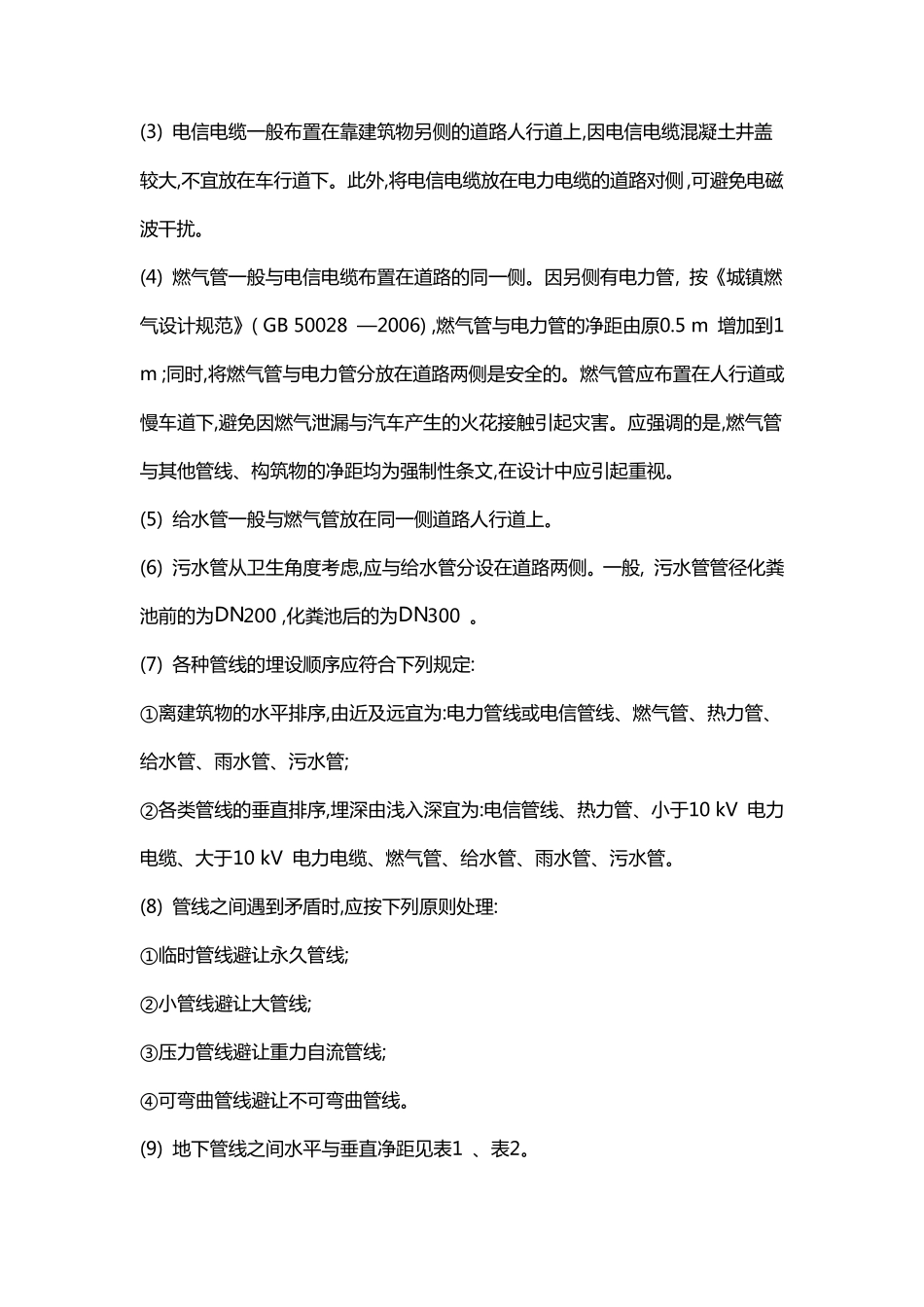

室外管线设计导则_第2页
2/7

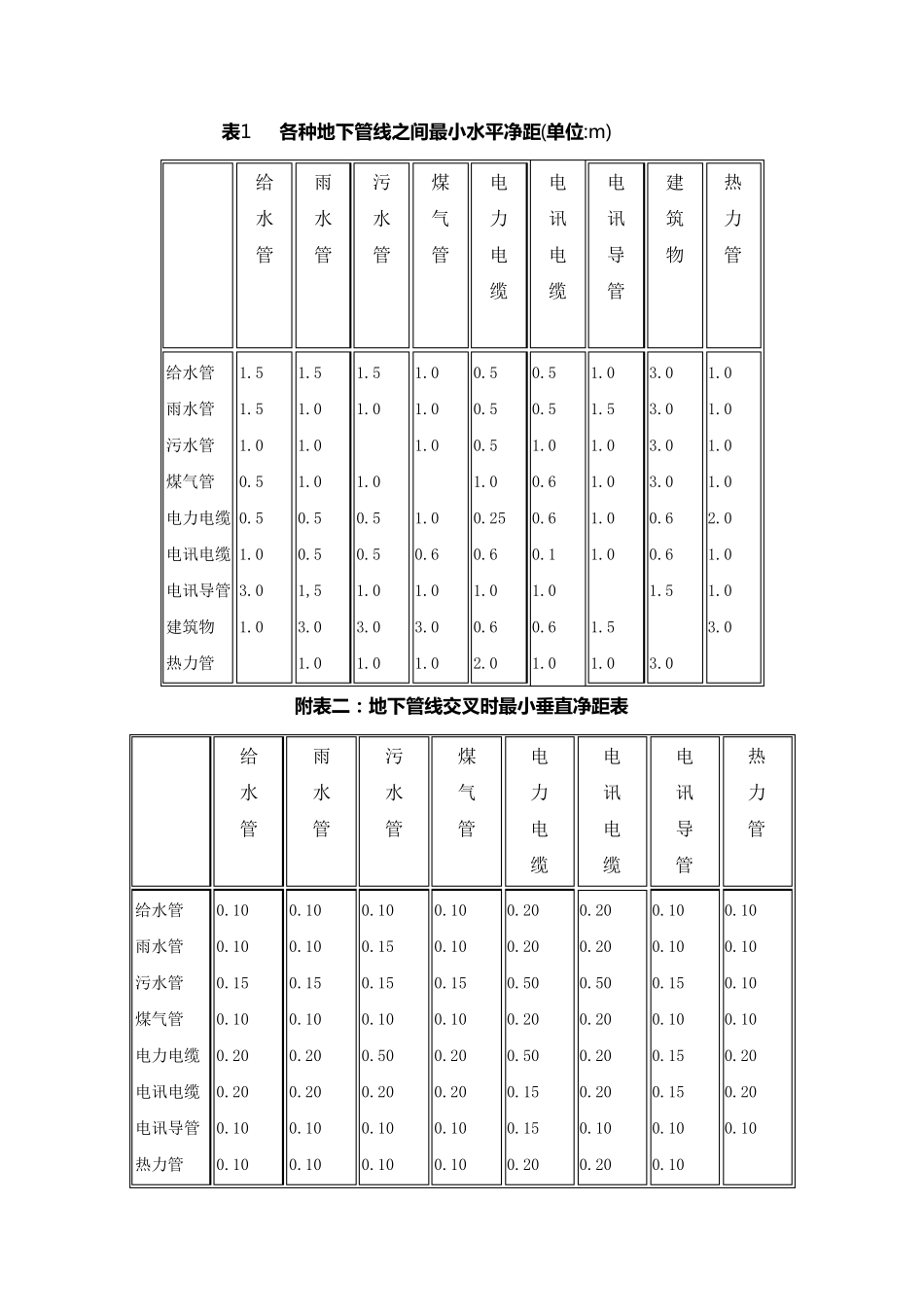

室外管线设计导则_第3页
3/7
室 外 管 线 宜 采 用 地 下 敷 设 的 方 式 。 地 下 管 线 的 走 向 ,宜 沿 道 路 或 与 主 体 建 筑平 行 布 置 ,并 力 求 管 线 顺 直 、短捷和适当集中,尽量减少转弯,并 应使管 线 之间及管线 与 道 路 之间尽量减少交叉;管 线 及各构筑 物的 布 置 应考虑不影响建 筑 物安全和防止管 线 、构筑 物受腐蚀、沉陷、震动及重压。 一般情况下 ,居住小区的 室 外 管 线 有给水管 、雨水管 、污水管 、中水管 、热力 管 、燃气管 、电力 电缆、电信电缆、有线 电视电缆、路 灯电缆、消防信号线 等智能化管 线 ,还有检查井、排洪沟、化粪池等构筑 物。 给水管 又分生活给水及消防给水,且生活和消防给水又分市政直 接给水管 及二次加压供水管 ;消防给水又分消火栓给水及自动喷 水灭 火给水管 线 ;电力 管 一般分高 、低 压两 种 ,高 压电缆(10 kV) 是 从 市政管 网 到 开 闭 所 ,及开 闭 所 到 变 配 电室 之间的 管 线 ;低 压电缆(380 V) 是 从 变 配 电室 引 出 的 至 各用 户 之间的 管 线 。 在 实 际 工 程 设 计 中,要 根 据 管 线 的 种类 、道 路 的 宽 度 、建 筑 物之间的 间距 等要 素 ,按 照 管 线 的 布 置 原 则 ,合 理 有效 地 把所 需 要 的 各种 管 线 各就 各位 。 1 布 置 原 则 1.1室 外 主要管线布 置 原 则 (1)由 于 居住小区的 用 地 所 限 ,雨水管 一般布 置 在 道 路 的 中心 线 上 。 雨水管 管 径 往往 比 较 大 ,一般为 DN300 ~ 600 , 小区内 主 干 道 上 管 径 可 达 DN800 甚 至 更 大布 置 在 道 路 中心 线 上 可 远 离 其 他 管 线 ,有利 于 充 分利 用 地 下 空 间。 此 外 道 路 两 侧雨水口 较 多 ,雨水管 布 置 在 道 路 中心 线 上 有利 于 道 路 两 侧 雨水口 连 接支 管 的 接入 。 (2)电力 电缆一般布 置 在 靠 建 筑 物侧 道 路 人 行 道 上 。 因 电力 电缆混 凝 土 井盖 较 大 ,不宜 放 在 车 行 道 下 。 (3) 电 信 电 缆 一 般 布 置 在 靠 建 筑 物 另 侧 的 道 路 人 行 道 上 ,因 电 信 电 缆 混 凝 土 井 盖较 大 ...
