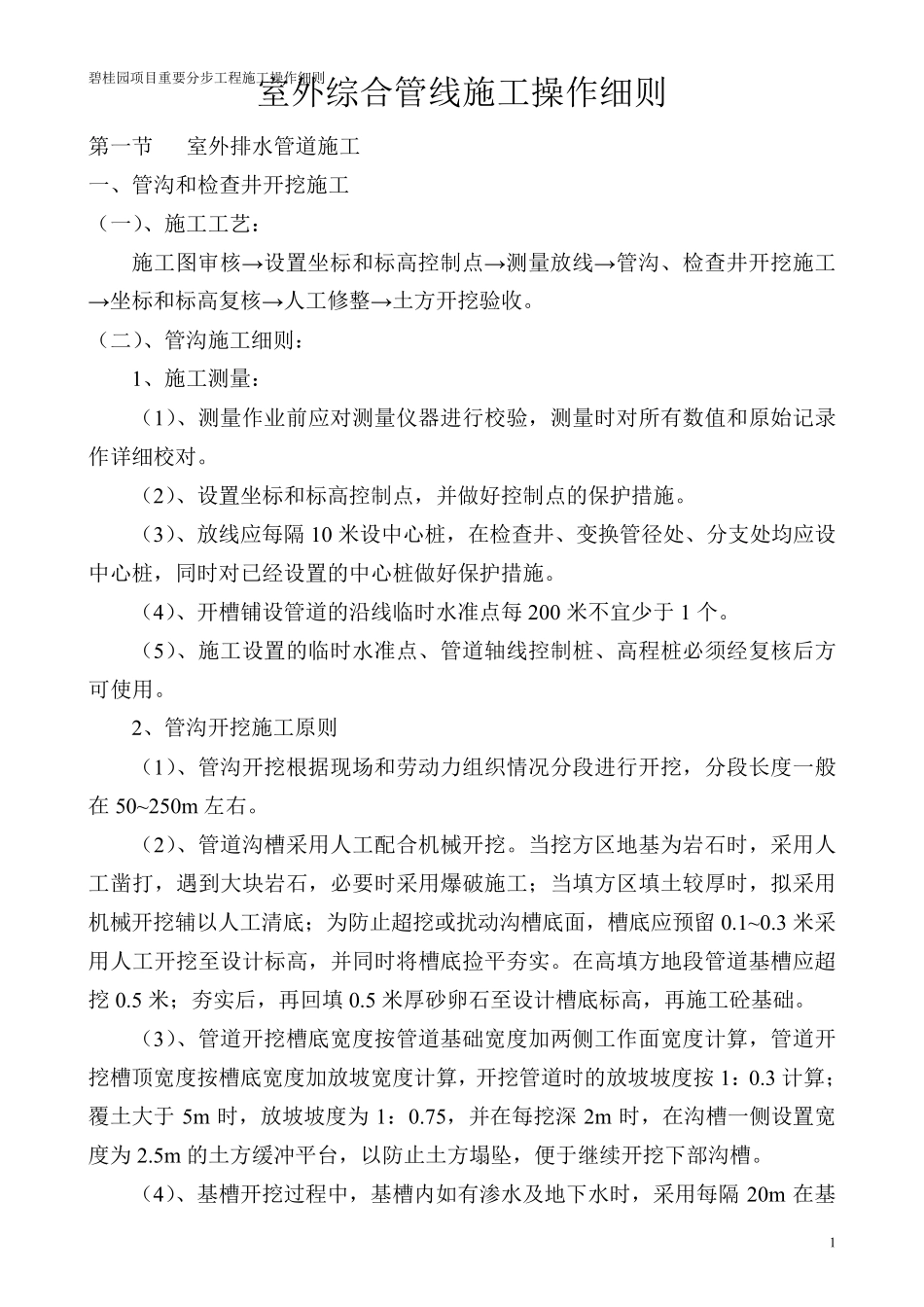

室外综合管线施工操作细则

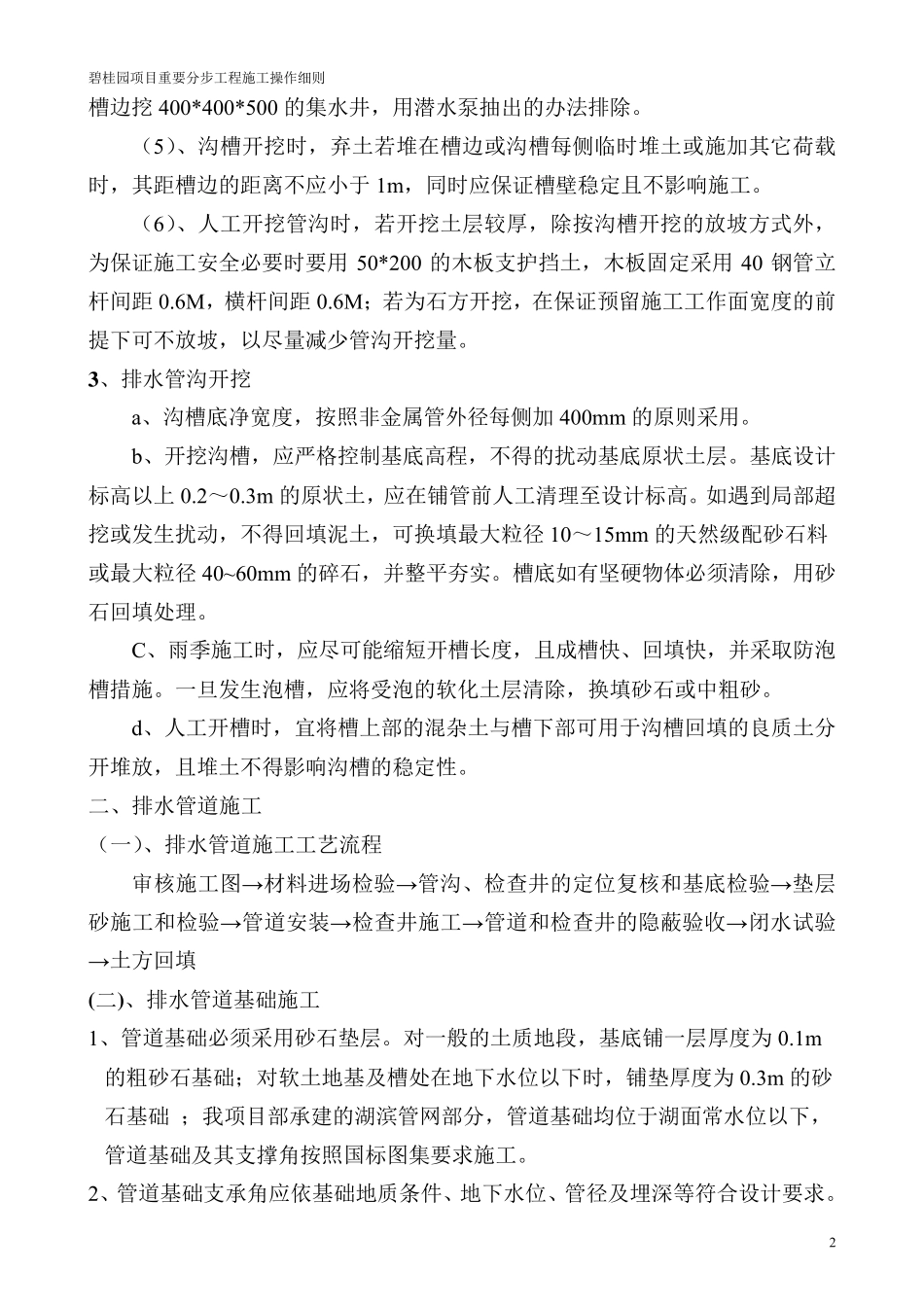

碧桂园项目重要分步工程施工操作细则 室外综合管线施工操作细则 第一节 室外排水管道施工 一、管沟和检查井开挖施工 （一）、施工工艺： 施工图审核→设置坐标和标高控制点→测量放线→管沟、检查井开挖施工→坐标和标高复核→人工修整→土方开挖验收。 （二）、管沟施工细则： 1、施工测量： （1）、测量作业前应对测量仪器进行校验，测量时对所有数值和原始记录作详细校对。 （2）、设置坐标和标高控制点，并做好控制点的保护措施。 （3）、放线应每隔 10 米设中心桩，在检查井、变换管径处、分支处均应设中心桩，同时对已经设置的中心桩做好保护措施。 （4）、开槽铺设管道的沿线临时水准点每 200 米不宜少于 1 个。 （5）、施工设置的临时水准点、管道轴线控制桩、高程桩必须经复核后方可使用。 2、管沟开挖施工原则 （1）、管沟开挖根据现场和劳动力组织情况分段进行开挖，分段长度一般在 50~250m 左右。 （2）、管道沟槽采用人工配合机械开挖。当挖方区地基为岩石时，采用人工凿打，遇到大块岩石，必要时采用爆破施工；当填方区填土较厚时，拟采用机械开挖辅以人工清底；为防止超挖或扰动沟槽底面，槽底应预留 0.1~0.3 米采用人工开挖至设计标高，并同时将槽底捡平夯实。在高填方地段管道基槽应超挖 0.5 米；夯实后，再回填 0.5 米厚砂卵石至设计槽底标高，再施工砼基础。 （3）、管道开挖槽底宽度按管道基础宽度加两侧工作面宽度计算，管道开挖槽顶宽度按槽底宽度加放坡宽度计算，开挖管道时的放坡坡度按 1：0.3 计算；覆土大于 5m 时，放坡坡度为 1：0.75，并在每挖深 2m 时，在沟槽一侧设置宽度为 2.5m 的土方缓冲平台，以防止土方塌坠，便于继续开挖下部沟槽。 （4）、基槽开挖过程中，基槽内如有渗水及地下水时，采用每隔 20m 在基1 碧桂园项目重要分步工程施工操作细则 槽边挖400*400*500 的集水井，用潜水泵抽出的办法排除。 （5）、沟槽开挖时，弃土若堆在槽边或沟槽每侧临时堆土或施加其它荷载时，其距槽边的距离不应小于 1m，同时应保证槽壁稳定且不影响施工。 （6）、人工开挖管沟时，若开挖土层较厚，除按沟槽开挖的放坡方式外，为保证施工安全必要时要用50*200 的木板支护挡土，木板固定采用40 钢管立杆间距 0.6M，横杆间距 0.6M；若为石方开挖，在保证预留施工工作面宽度的前提下可不放坡，以尽量减少管沟开挖量。 3 、排水管沟开挖 a、沟槽底净宽度，按照非金属管外...
