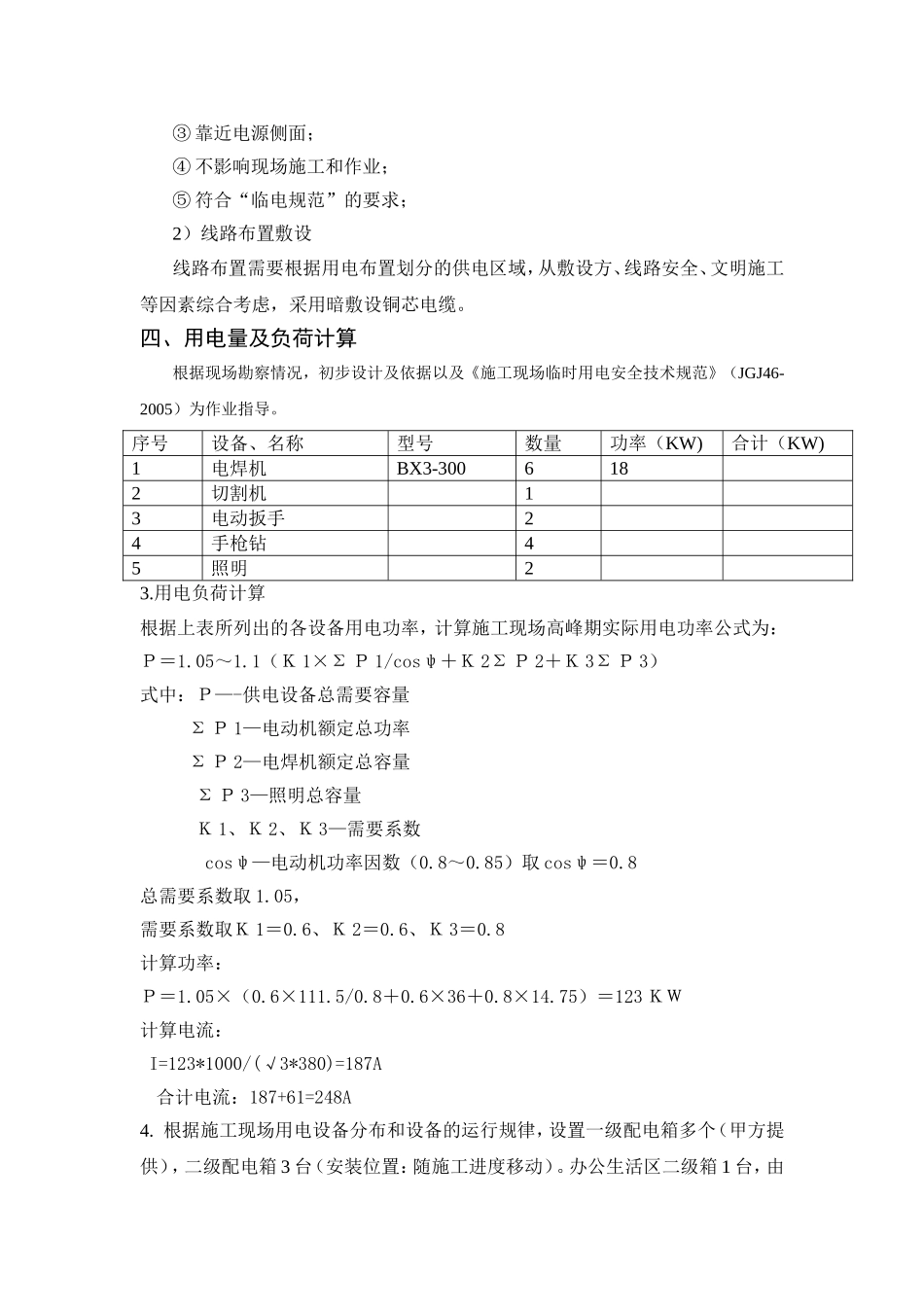

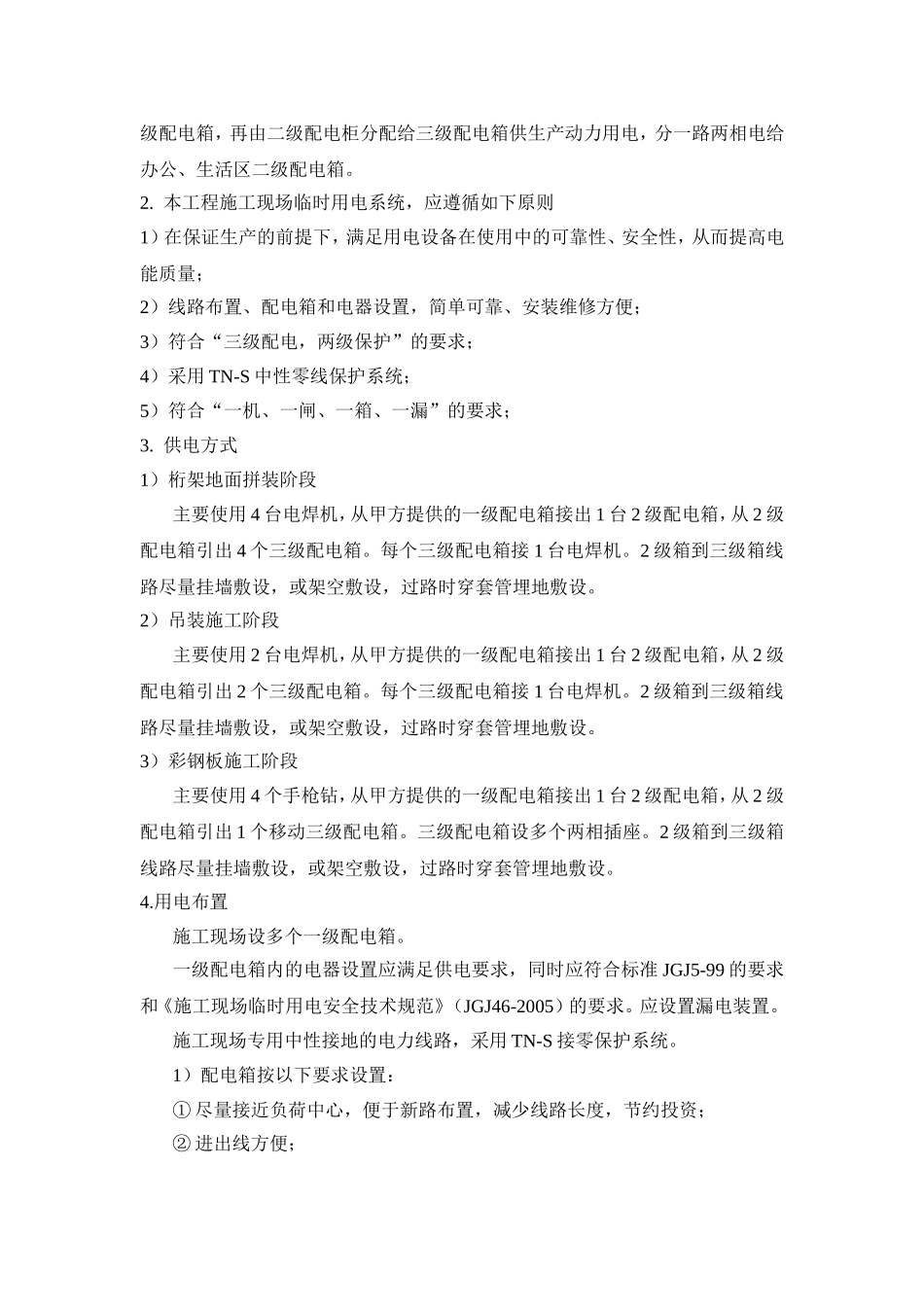

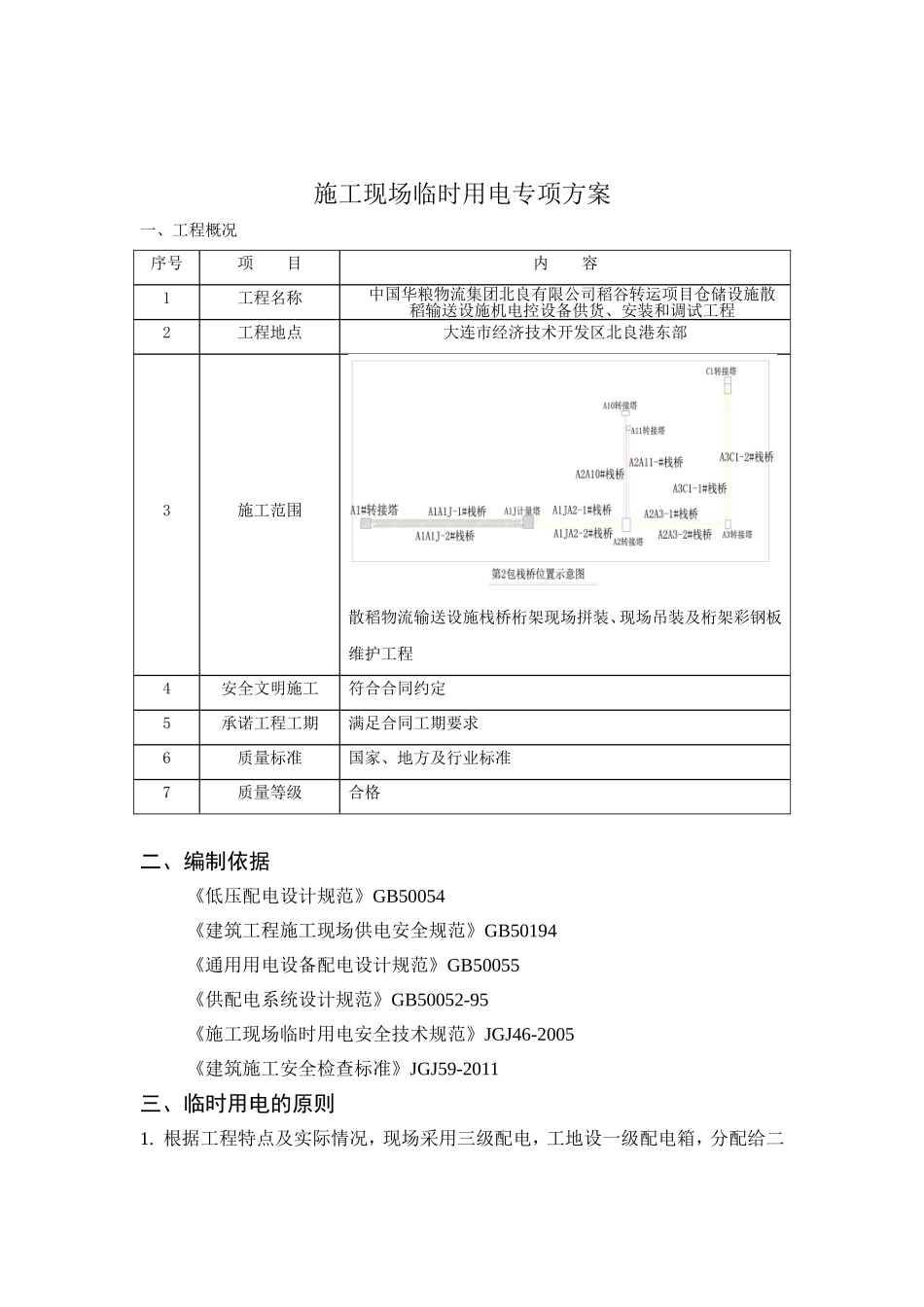

施工现场临时用电专项方案一、工程概况序号项目内容1工程名称中国华粮物流集团北良有限公司稻谷转运项目仓储设施散稻输送设施机电控设备供货、安装和调试工程2工程地点大连市经济技术开发区北良港东部3施工范围散稻物流输送设施栈桥桁架现场拼装、现场吊装及桁架彩钢板维护工程4安全文明施工符合合同约定5承诺工程工期满足合同工期要求6质量标准国家、地方及行业标准7质量等级合格二、编制依据《低压配电设计规范》GB50054《建筑工程施工现场供电安全规范》GB50194《通用用电设备配电设计规范》GB50055《供配电系统设计规范》GB50052-95《施工现场临时用电安全技术规范》JGJ46-2005《建筑施工安全检查标准》JGJ59-2011三、临时用电的原则1.根据工程特点及实际情况，现场采用三级配电，工地设一级配电箱，分配给二级配电箱，再由二级配电柜分配给三级配电箱供生产动力用电，分一路两相电给办公、生活区二级配电箱。2.本工程施工现场临时用电系统，应遵循如下原则1）在保证生产的前提下，满足用电设备在使用中的可靠性、安全性，从而提高电能质量；2）线路布置、配电箱和电器设置，简单可靠、安装维修方便；3）符合“三级配电，两级保护”的要求；4）采用TN-S中性零线保护系统；5）符合“一机、一闸、一箱、一漏”的要求；3.供电方式1）桁架地面拼装阶段主要使用4台电焊机，从甲方提供的一级配电箱接出1台2级配电箱，从2级配电箱引出4个三级配电箱。每个三级配电箱接1台电焊机。2级箱到三级箱线路尽量挂墙敷设，或架空敷设，过路时穿套管埋地敷设。2）吊装施工阶段主要使用2台电焊机，从甲方提供的一级配电箱接出1台2级配电箱，从2级配电箱引出2个三级配电箱。每个三级配电箱接1台电焊机。2级箱到三级箱线路尽量挂墙敷设，或架空敷设，过路时穿套管埋地敷设。3）彩钢板施工阶段主要使用4个手枪钻，从甲方提供的一级配电箱接出1台2级配电箱，从2级配电箱引出1个移动三级配电箱。三级配电箱设多个两相插座。2级箱到三级箱线路尽量挂墙敷设，或架空敷设，过路时穿套管埋地敷设。4.用电布置施工现场设多个一级配电箱。一级配电箱内的电器设置应满足供电要求，同时应符合标准JGJ5-99的要求和《施工现场临时用电安全技术规范》（JGJ46-2005）的要求。应设置漏电装置。施工现场专用中性接地的电力线路，采用TN-S接零保护系统。1）配电箱按以下要求设置：①尽量接近负荷中心，便于新路布置，减少线路长度，节约投资；②进出线方便；③靠近电源侧面；④不影响现场施工和作业；⑤符合“临电规范”的要求；2）线路布置敷设线路布置需要根据用电布置划分的供电区域，从敷设方、线路安全、文明施工等因素综合考虑，采用暗敷设铜芯电缆。四、用电量及负荷计算根据现场勘察情况，初步设计及依据以及《施工现场临时用电安全技术规范》（JGJ46-2005）为作业指导。序号设备、名称型号数量功率（KW)合计（KW)1电焊机BX3-3006182切割机13电动扳手24手枪钻45照明23.用电负荷计算根据上表所列出的各设备用电功率，计算施工现场高峰期实际用电功率公式为：Ｐ＝1.05～1.1（Ｋ1×ΣＰ1/cosψ＋Ｋ2ΣＰ2＋Ｋ3ΣＰ3）式中：Ｐ—-供电设备总需要容量ΣＰ1—电动机额定总功率ΣＰ2—电焊机额定总容量ΣＰ3—照明总容量Ｋ1、Ｋ2、Ｋ3—需要系数cosψ—电动机功率因数（0.8～0.85）取cosψ＝0.8总需要系数取1.05，需要系数取Ｋ1＝0.6、Ｋ2＝0.6、Ｋ3＝0.8计算功率：Ｐ＝1.05×（0.6×111.5/0.8＋0.6×36＋0.8×14.75）＝123ＫＷ计算电流：I=123*1000/(√3*380)=187A合计电流：187+61=248A4.根据施工现场用电设备分布和设备的运行规律，设置一级配电箱多个（甲方提供），二级配电箱3台（安装位置：随施工进度移动）。办公生活区二级箱1台，由专职人员管理调度。5.根据《施工现场临时用电安全技术规范》规定本临时供电系统采用TN-S三相五线制供电，施工现场总配电箱中性点做重复接地。五、导线截面积选择导线施工工艺流程和设备投入使用频率计算导线截面积的选用。1.从配电室到现场一级配电箱导线截面积计算（包含桁架现场拼装、桁架吊装、彩钢封闭）线路总负截的计算电流：负截电流：I=248A按此负荷电流查导体截流量表...
