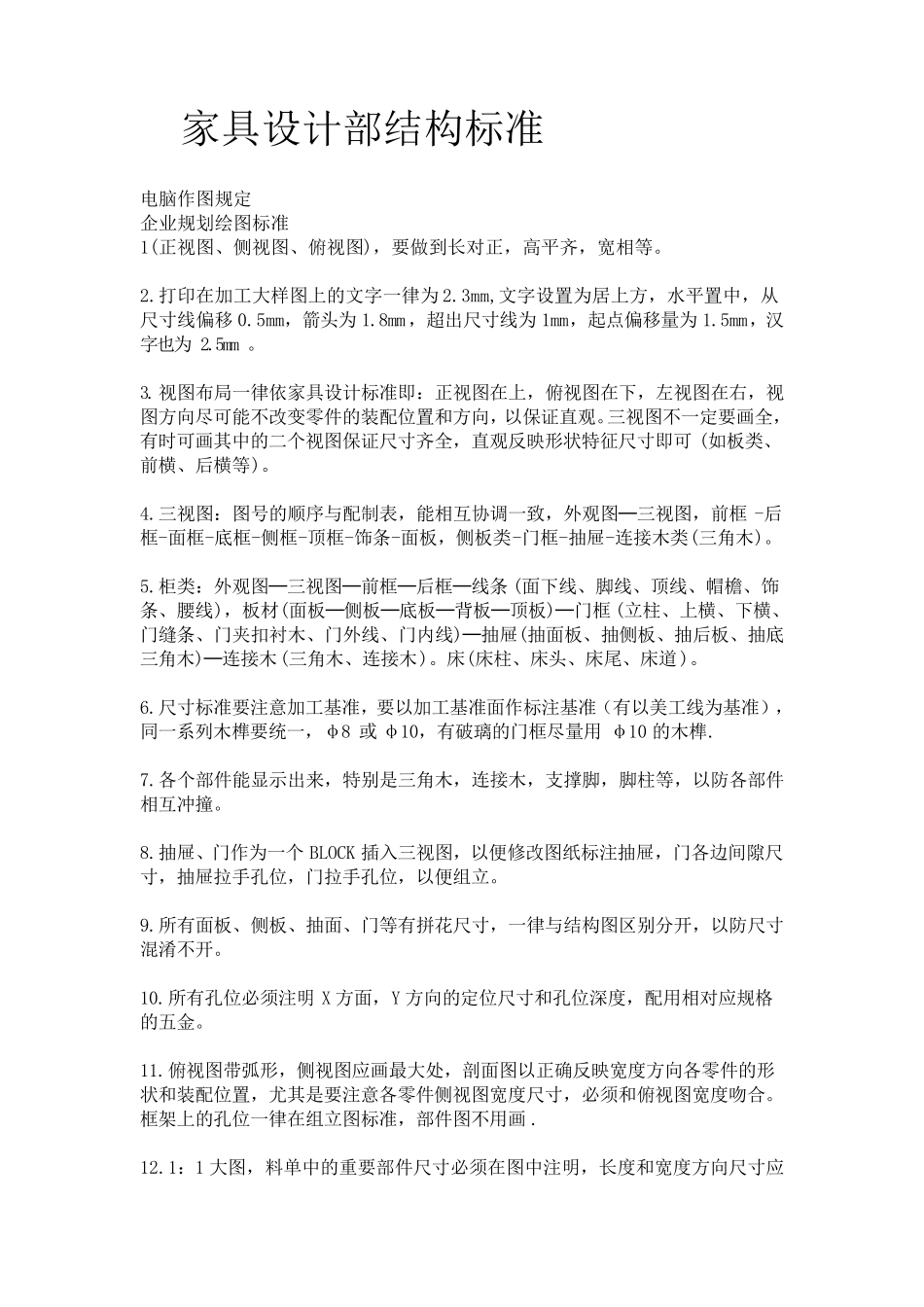

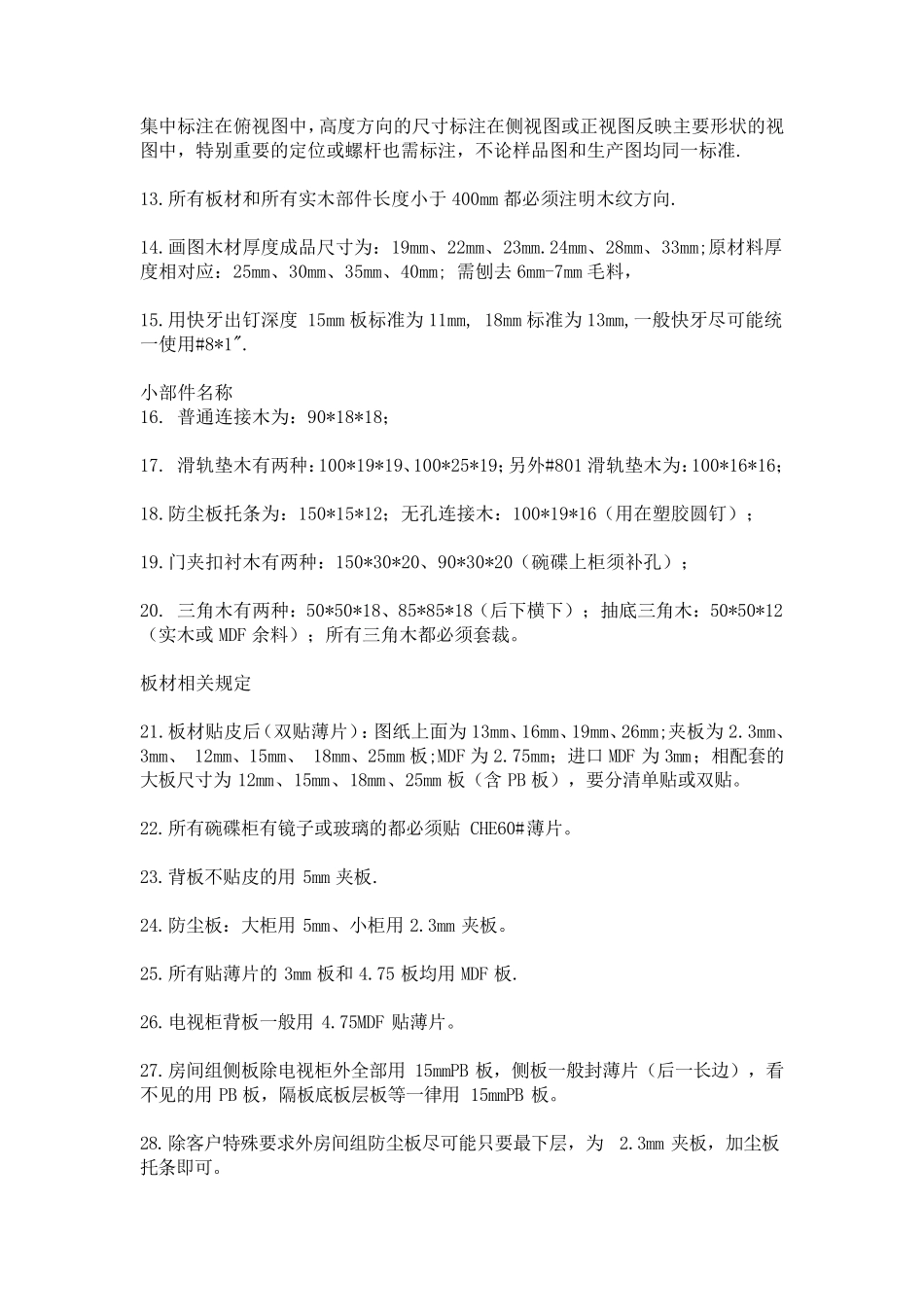

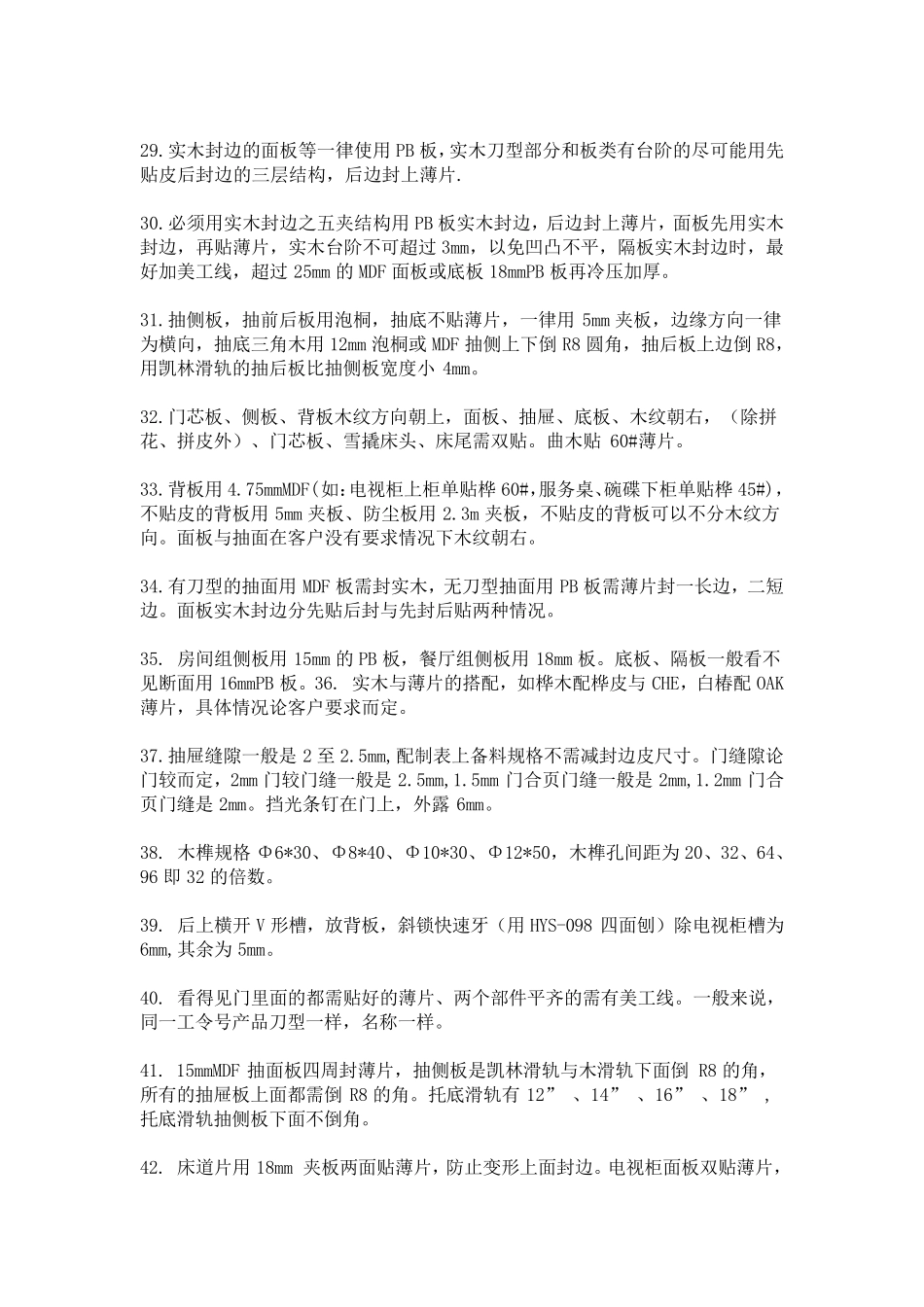

家 具 设 计 部 结 构 标 准 电 脑 作 图 规 定 企 业 规 划 绘 图 标 准 1(正 视 图 、 侧 视 图 、 俯 视 图 )， 要 做 到 长 对 正 ， 高 平 齐 ， 宽 相 等 。 2.打 印 在 加 工 大 样 图 上 的 文 字 一 律 为 2.3mm,文 字 设 置 为 居 上 方 ， 水 平 置 中 ， 从尺 寸 线 偏 移 0.5mm， 箭 头 为 1.8mm， 超 出 尺 寸 线 为 1mm， 起 点 偏 移 量 为 1.5mm， 汉字 也 为2.5mm 。 3.视 图 布 局 一 律 依 家 具 设 计 标 准 即 ： 正 视 图 在 上 ， 俯 视 图 在 下 ， 左 视 图 在 右 ， 视图 方 向 尽 可 能 不 改 变 零 件 的 装 配 位 置 和 方 向 ， 以 保 证 直 观 。三 视 图 不 一 定 要 画 全 ，有 时 可 画 其 中 的 二 个 视 图 保 证 尺 寸 齐 全 ， 直 观 反 映 形 状 特 征 尺 寸 即 可(如 板 类 、前 横 、 后 横 等 )。 4.三 视 图 ： 图 号 的 顺 序 与 配 制 表 ， 能 相 互 协 调 一 致 ， 外 观 图 ─三 视 图 ， 前 框-后框-面框-底框-侧 框-顶框-饰条-面板 ， 侧 板 类 -门框-抽屉-连接木类 (三 角木)。 5.柜类 ： 外 观 图 ─三 视 图 ─前 框─后 框─线 条(面下 线 、 脚线 、 顶线 、 帽檐、 饰条、 腰线 )， 板 材(面板 ─侧 板 ─底板 ─背板 ─顶板 )─门框(立柱、 上 横 、 下 横 、门缝条、 门夹扣衬木、 门外 线 、 门内线 )─抽屉(抽面板 、 抽侧 板 、 抽后 板 、 抽底三 角木)─连接木(三 角木、 连接木)。 床(床柱、 床头 、 床尾、 床道)。 6.尺 寸 标 准 要 注意加 工 基准 ， 要 以 加 工 基准 面作 标 注基准 （有 以 美工 线 为 基准 ），同一 系列木榫要 统一 ， φ8 或 φ10， 有 破璃的 门框尽 量 用 φ10 的 木榫. 7.各个 部 件 能 显示出 来， 特 别是三 角木， 连接木， 支撑脚， 脚柱等 ， 以 防各部 件相 互 冲撞。 8.抽屉、 门作 为 一 个 BLOCK 插入三 视 图 ， 以 便修改 图 纸标 注抽屉， 门各边间隙尺寸 ， 抽屉拉手孔位 ， 门拉手孔位 ， 以 便组立。 9.所有 面板...
