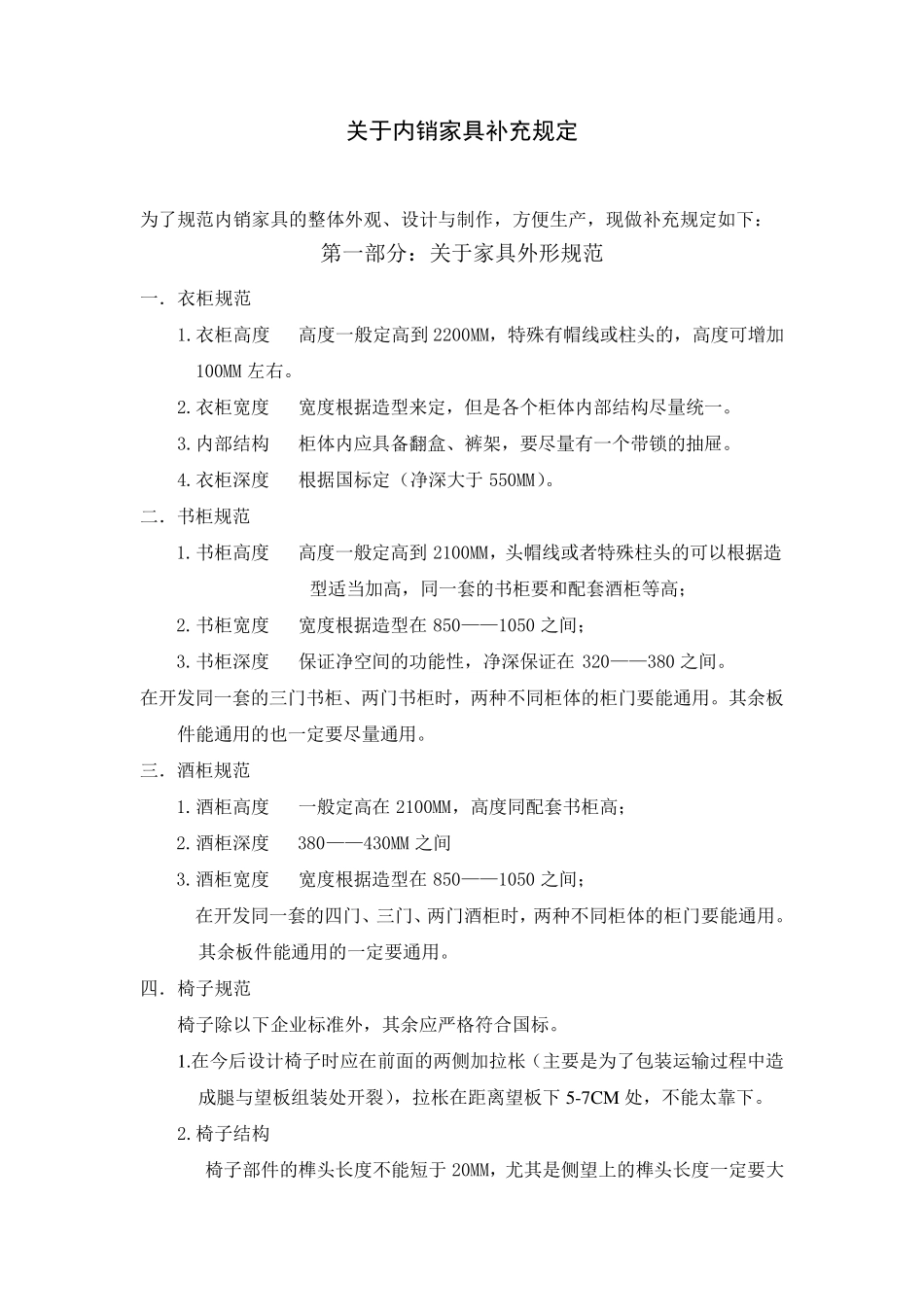

关于内销家具补充规定 为了规范内销家具的整体外观、设计与制作,方便生产,现做补充规定如下: 第一部分:关于家具外形规范 一.衣柜规范 1.衣柜高度 高度一般定高到2200MM,特殊有帽线或柱头的,高度可增加100MM 左右。 2.衣柜宽度 宽度根据造型来定,但是各个柜体内部结构尽量统一。 3.内部结构 柜体内应具备翻盒、裤架,要尽量有一个带锁的抽屉。 4.衣柜深度 根据国标定(净深大于550MM)。 二.书柜规范 1.书柜高度 高度一般定高到2100MM,头帽线或者特殊柱头的可以根据造型适当加高,同一套的书柜要和配套酒柜等高; 2.书柜宽度 宽度根据造型在850——1050 之间; 3.书柜深度 保证净空间的功能性,净深保证在320——380 之间。 在开发同一套的三门书柜、两门书柜时,两种不同柜体的柜门要能通用。其余板件能通用的也一定要尽量通用。 三.酒柜规范 1.酒柜高度 一般定高在2100MM,高度同配套书柜高; 2.酒柜深度 380——430MM 之间 3.酒柜宽度 宽度根据造型在850——1050 之间; 在开发同一套的四门、三门、两门酒柜时,两种不同柜体的柜门要能通用。其余板件能通用的一定要通用。 四.椅子规范 椅子除以下企业标准外,其余应严格符合国标。 1.在今后设计椅子时应在前面的两侧加拉枨(主要是为了包装运输过程中造成腿与望板组 装处 开裂 ),拉枨在距 离 望板下5-7CM 处 ,不能太 靠 下。 2.椅子结构 椅子部件的榫 头长 度不能短 于20MM,尤 其是侧望上 的榫 头长 度一定要大于等于20MM; 椅子的座板在铣好座印后前沿至少留6MM 厚。 椅子望板与塞角连接,望板与塞角上应开配合槽(塞角配合槽见下图),塞角的总长a≥150MM; 开配合槽的塞角 开槽后望板侧视图 椅子上侧望与前腿连接的榫头、前望、椅脑上所开的榫头不需要居中,其榫肩应是上大下小,这样主要是为了避免相配套开榫眼的部件在组装时开裂,其中榫头的宽度 b 值根据望板宽度来定,靠近座面的榫肩a≥10MM,下榫肩 2MM 即可,侧望与后腿组装的榫头上下榫肩 2MM 宽度即可, 1. 关于椅子角度 α为座面与靠背夹角,β为座面倾角 餐 椅: 99°≤α≤101°;2°≤β≤3° 办公椅: 102°≤α≤104°;2°≤β≤3° 休闲椅: 102°≤α≤104°;4°≤β≤5° 2. 椅子用料 D 系列椅子腿、望板要用柞木料,H 系列一般为水曲柳。 设计 B、D、E、H 系列的餐椅时不允许设计布面的,若有需求,布面必须可以拆洗...
