市海绵城市建设项目施工图设计专篇VIP免费

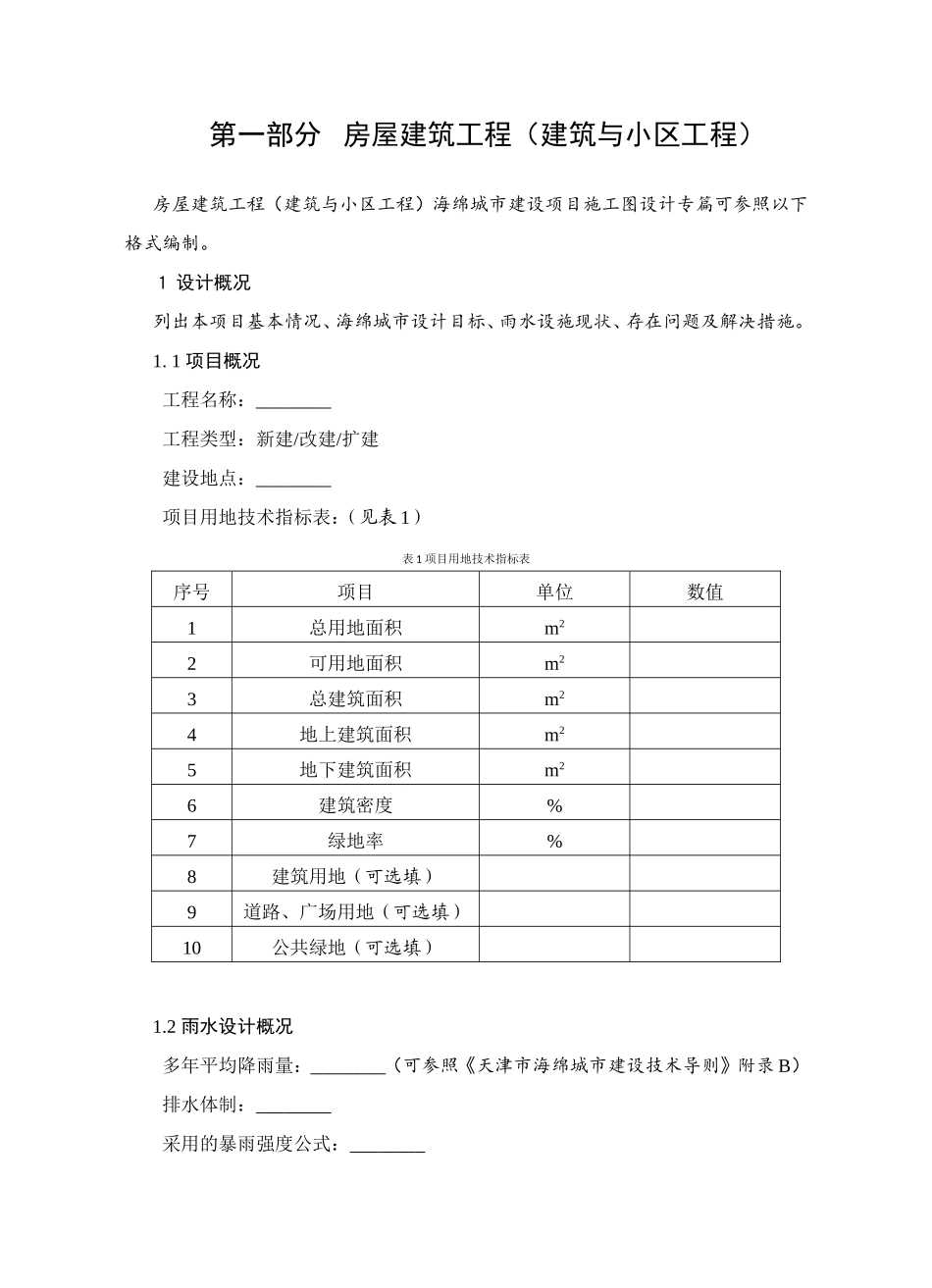

市海绵城市建设项目施工图设计专篇目录第一部分房屋建筑工程（建筑与小区工程）11设计概况11.1项目概况11.2雨水设计概况11.3海绵城市设计目标21.4其他情况22设计依据23下垫面分析24主要海绵城市设计指标及落实情况34.1年径流总量控制率34.2.年径流污染控制率44.3雨水年利用量44.4主要设计指标达标情况45施工和运行维护需要注意的重点问题56其他5第二部分市政基础设施工程61设计概况61.1项目基本情况61.2雨水设计概况61.3海绵城市设计目标61.4其他情况62设计依据63下垫面分析74主要海绵城市设计指标及落实情况84.1年径流总量控制率84.2年径流污染控制率84.3雨水年利用量94.4主要设计指标达标情况95施工和运行维护应该注意的重点问题106其他10第一部分房屋建筑工程（建筑与小区工程）房屋建筑工程（建筑与小区工程）海绵城市建设项目施工图设计专篇可参照以下格式编制。１设计概况列出本项目基本情况、海绵城市设计目标、雨水设施现状、存在问题及解决措施。1.1项目概况工程名称：________工程类型：新建/改建/扩建建设地点：________项目用地技术指标表：（见表1）表1项目用地技术指标表序号项目单位数值1总用地面积m22可用地面积m23总建筑面积m24地上建筑面积m25地下建筑面积m26建筑密度%7绿地率%8建筑用地（可选填）9道路、广场用地（可选填）10公共绿地（可选填）1.2雨水设计概况多年平均降雨量：________（可参照《天津市海绵城市建设技术导则》附录B）排水体制：________采用的暴雨强度公式：________雨水重现期设计标准：________1.3海绵城市设计目标年径流总量控制率（%）：________；设计降雨量（mm）：________年径流污染控制率（%）：________（可选项）年雨水利用量（t/a）：________（可选项）1.4其他情况项目周边及内部排水设施现状、场地竖向、周边市政雨水管预留接口情况、历史内涝情况（如果有）、存在的主要问题及拟采取的解决措施2设计依据（列出国家和天津市现行有关海绵城市设计的相关标准及项目有关批复文件，以下仅为参考，可根据项目具体情况调整。当有新的标准版本时，应按有效版本对专篇中有关内容进行核查与调整）。1.《室外排水设计规范》GB50014-2006(2016年版)2.《建筑与小区雨水利用工程技术规范》GB50400-20163.《雨水集蓄利用工程技术规范》GB/T50596-20004.《透水砖路面技术规程》CJJ/T188-20125.《透水沥青路面技术规程》CJJ/T190-20126.《屋面工程技术规范》GB50345-20127.《海绵城市建设技术指南低影响开发雨水系统构建（试行）》8.《天津市雨水径流量计算标准》DB/T29-236-20169.《天津市海绵城市建设技术导则》10.前期相关批复文件（方案、可研、初设批复等）……3下垫面分析对项目建成后的下垫面进行分析，可参照表2编制。表2下垫面分析一览表序号项目面积（m2）流量径流系数(Ψ)面积×流量径流系数1总用地面积//2下垫面13下垫面24……5综合径流系数——６是否满足设计目标满足/不满足(与《天津市海绵城市建设技术导则》表3.2.3对照)4主要海绵城市设计指标及落实情况将项目年径流总量控制率、年径流污染控制率、雨水年利用量等情况分别列出。4.1年径流总量控制率将项目采用的控制径流体积的技术措施及其雨水控制体积分别列出，可参照表3编制。表3用于控制径流体积的LID设施一览表序号技术措施名称工程量单位雨水控制容积（m3）备注1下凹式绿地m22雨水桶（罐）m３3生态树池m24蓄水模块m３5调蓄（节）池m26雨水花园m27......8控制容积总计m39需要控制的雨水体积m310是否满足设计目标满足/不满足注：根据项目情况，可对表格内容进行适当调整4.2.年径流污染控制率将项目采用的控制初期雨水径流污染的技术措施及其年径流污染控制量（以SS计）分别列出，可参照表4编制。表4用于控制初期雨水径流污染的LID设施一览表序号技术措施名称工程量单位年径流污染控制量（t/a）（以SS计）备注1植草沟m2透水地面m2/3生物滞留设施（雨水花园）m24湿塘m35雨水湿地m26初期雨水调蓄池m37植被缓冲带m28初期雨水弃流量m39…………………………10年径流污染控制量合计（t/a）（以SS计）11是否满足设计目标满足/不满足注：根据项目情况，可对表格内容进行适当调整。...
