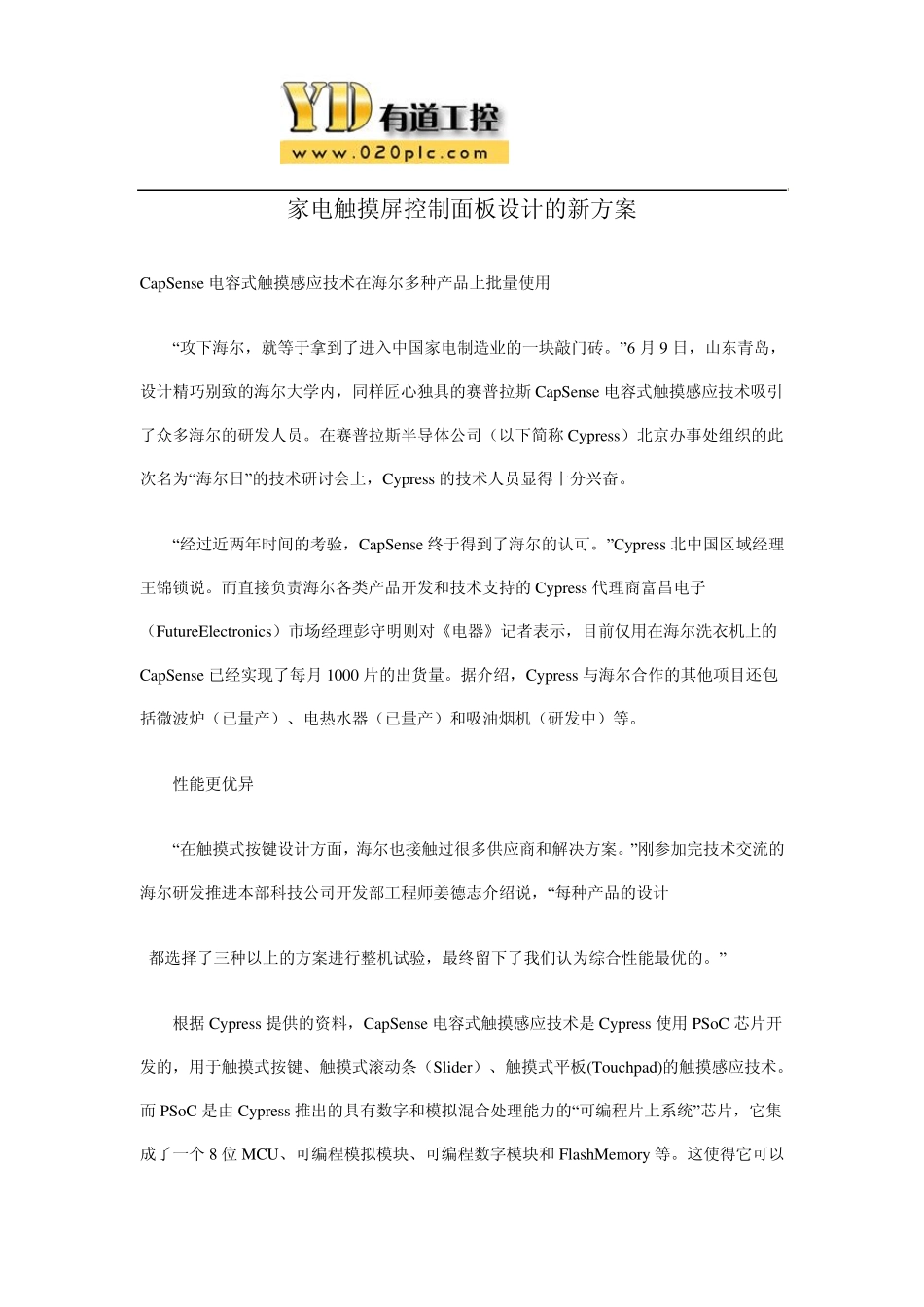

家电触摸屏控制面板设计的新方案_第1页
1/6

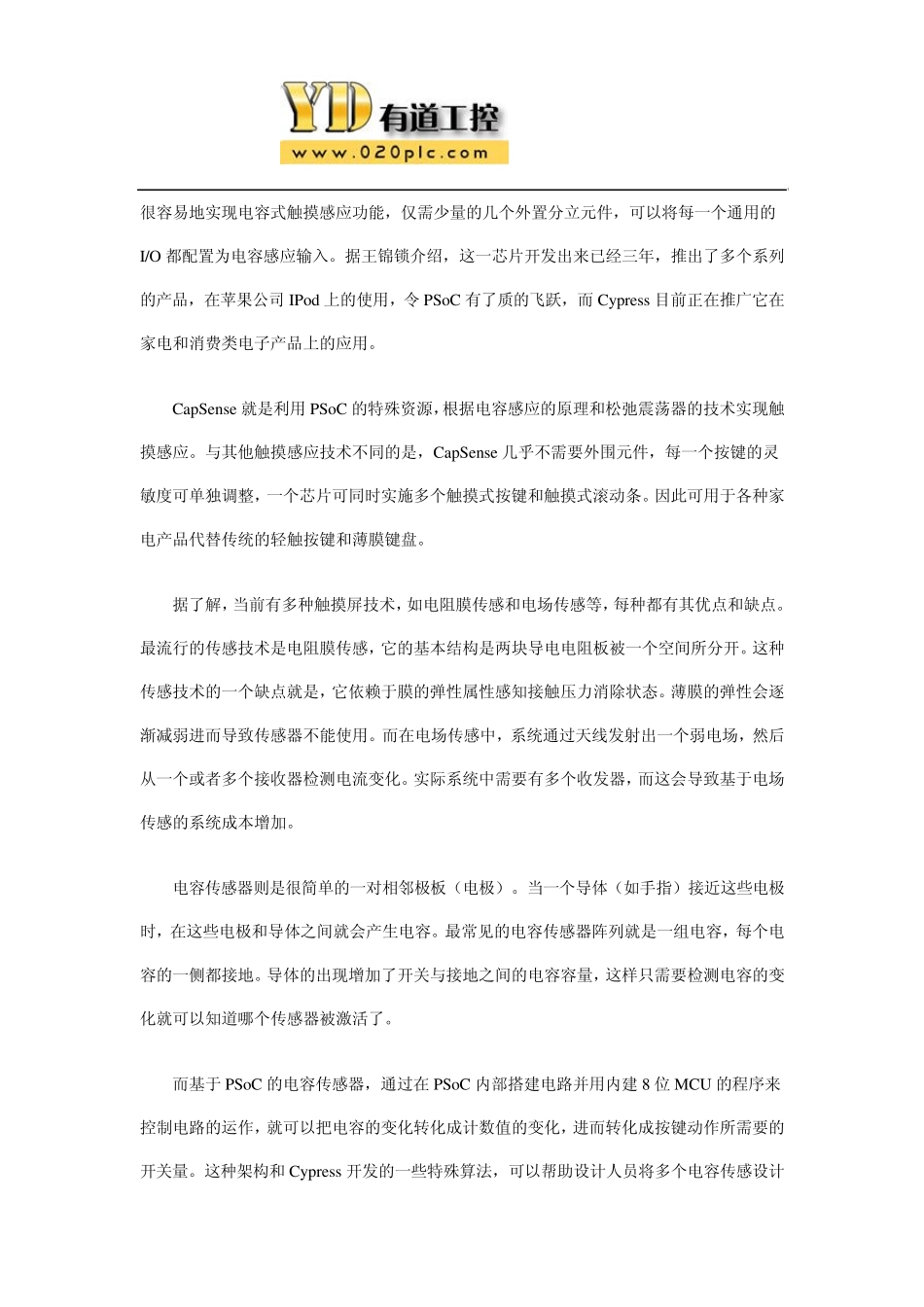

家电触摸屏控制面板设计的新方案_第2页
2/6

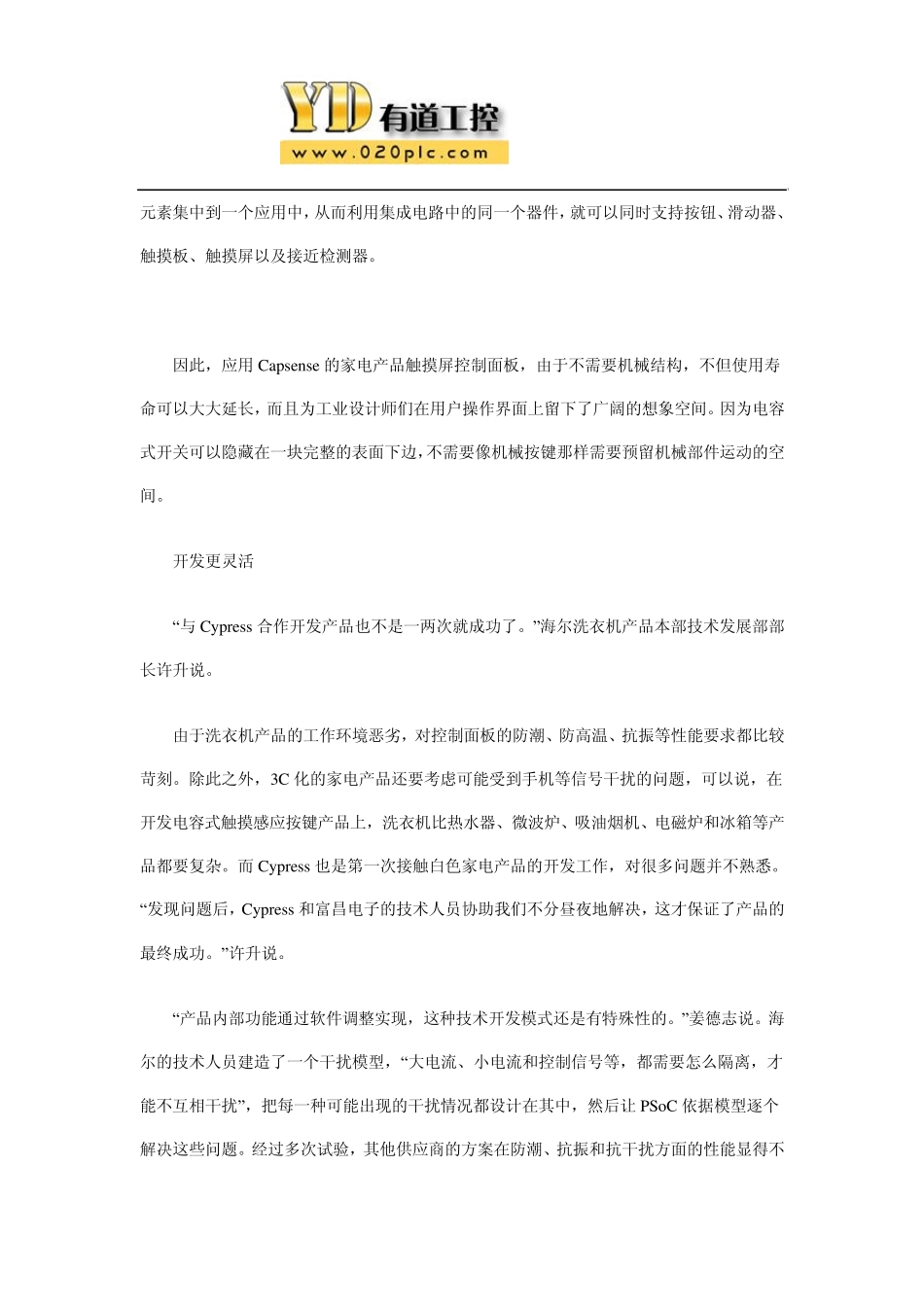

家电触摸屏控制面板设计的新方案_第3页
3/6
家电触摸屏控制面板设计的新方案 CapSense 电容式触摸感应技术在海尔多种产品上批量使用 “攻下海尔,就等于拿到了进入中国家电制造业的一块敲门砖。”6 月 9 日,山东青岛,设计精巧别致的海尔大学内,同样匠心独具的赛普拉斯 CapSense 电容式触摸感应技术吸引了众多海尔的研发人员。在赛普拉斯半导体公司(以下简称 Cy press)北京办事处组织的此次名为“海尔日”的技术研讨会上,Cy press 的技术人员显得十分兴奋。 “经过近两年时间的考验,CapSense 终于得到了海尔的认可。”Cypress 北中国区域经理王锦锁说。而直接负责海尔各类产品开发和技术支持的 Cy press 代理商富昌电子(Fu tu reElectronics)市场经理彭守明则对《电器》记者表示,目前仅用在海尔洗衣机上的CapSense 已经实现了每月 1000 片的出货量。据介绍,Cy press 与海尔合作的其他项目还包括微波炉(已量产)、电热水器(已量产)和吸油烟机(研发中)等。 性能更优异 “在触摸式按键设计方面,海尔也接触过很多供应商和解决方案。”刚参加完技术交流的海尔研发推进本部科技公司开发部工程师姜德志介绍说,“每种产品的设计 都选择了三种以上的方案进行整机试验,最终留下了我们认为综合性能最优的。” 根据Cy press 提供的资料,CapSense 电容式触摸感应技术是 Cy press 使用 PSoC 芯片开发的,用于触摸式按键、触摸式滚动条(Slider)、触摸式平板(Tou chpad)的触摸感应技术。而PSoC 是由 Cy press 推出的具有数字和模拟混合处理能力的“可编程片上系统”芯片,它集成了一个 8 位 MCU、可编程模拟模块、可编程数字模块和FlashMemory 等。这使得它可以 很容易地实现电容式触摸感应功能,仅需少量的几个外置分立元件,可以将每一个通用的I/O 都配置为电容感应输入。据王锦锁介绍,这一芯片开发出来已经三年,推出了多个系列的产品,在苹果公司 IPod 上的使用,令 PSoC 有了质的飞跃,而 Cypress 目前正在推广它在家电和消费类电子产品上的应用。 CapSense 就是利用PSoC 的特殊资源,根据电容感应的原理和松弛震荡器的技术实现触摸感应。与其他触摸感应技术不同的是,CapSense 几乎不需要外围元件,每一个按键的灵敏度可单独调整,一个芯片可同时实施多个触摸式按键和触摸式滚动条。因此可用于各种家电产品代替传统的轻触按键和薄膜键盘。 据了解,当前有多种触摸屏技术,如电阻膜传感和电场传感等,每种都有其优点...
