容器配管设计

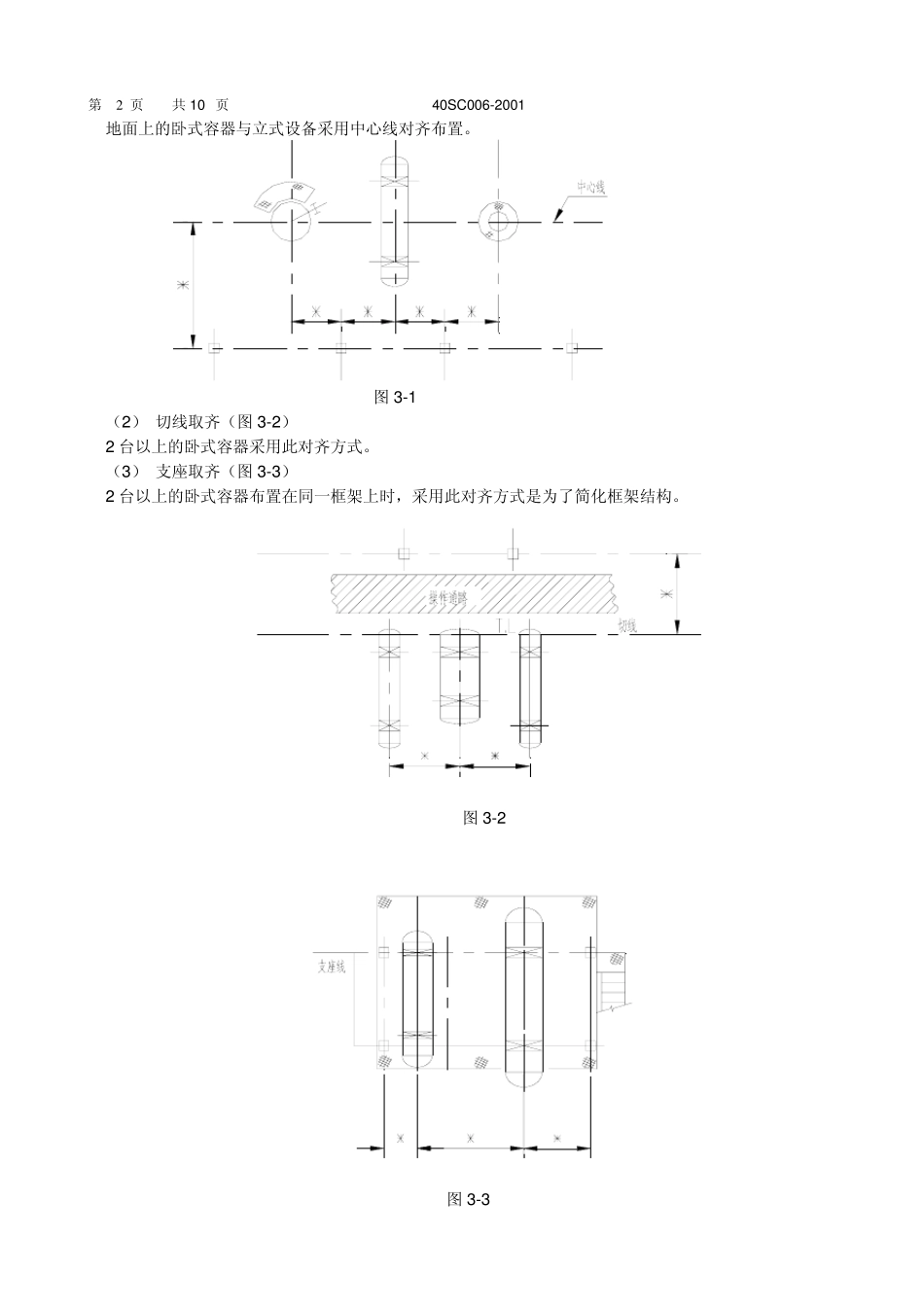

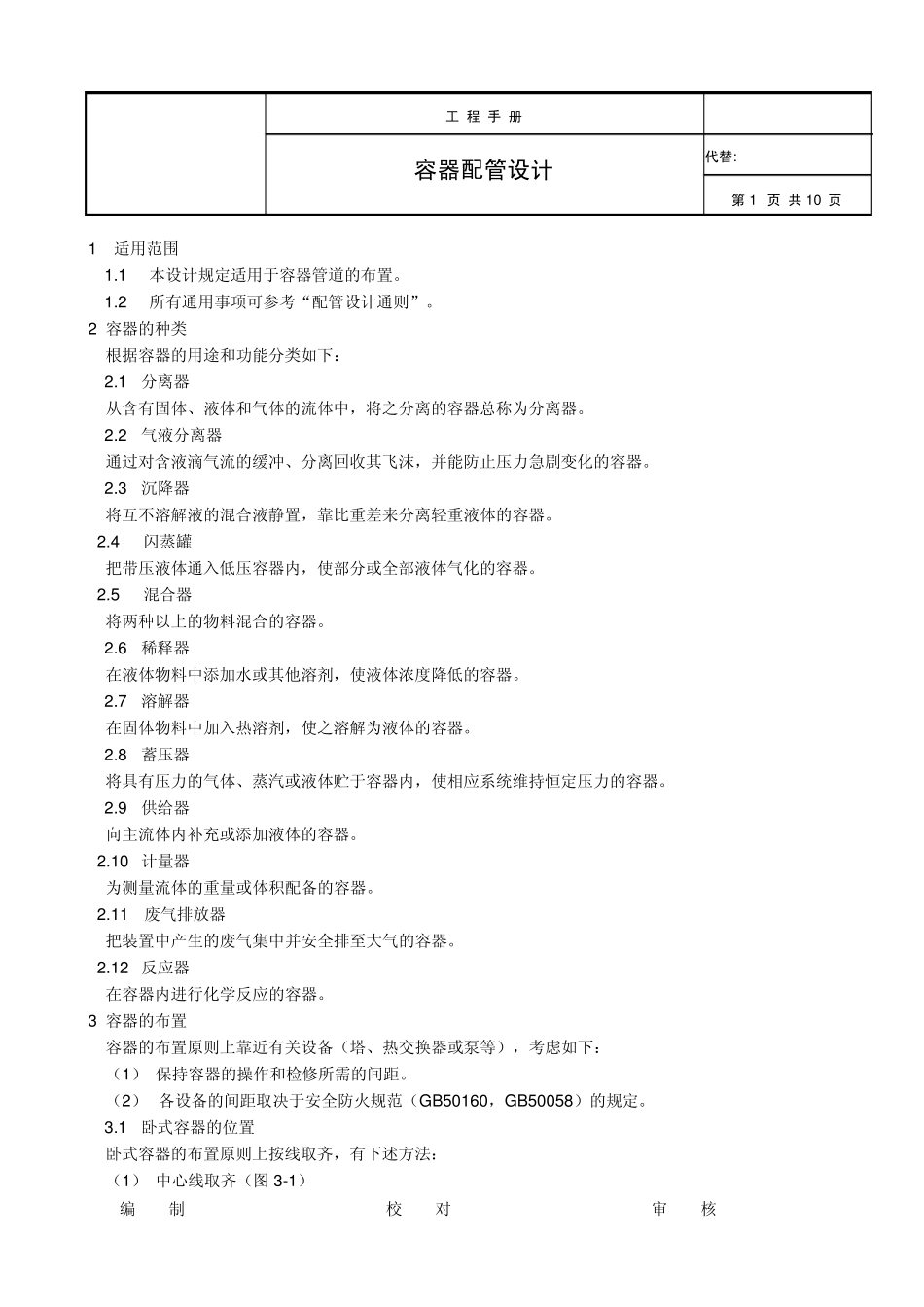

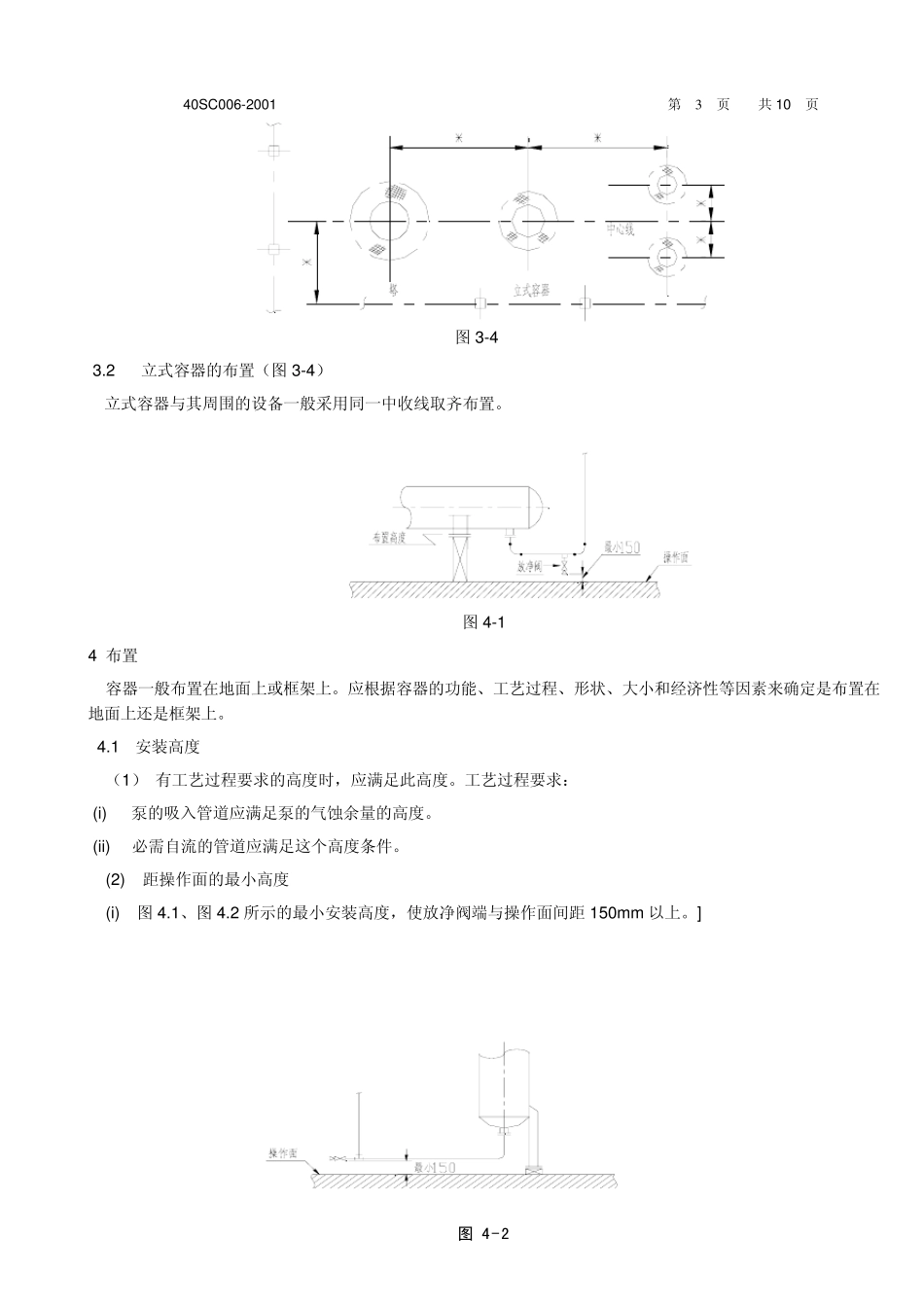

工 程 手 册 容器配管设计 代替: 第 1 页 共 10 页 编 制 校 对 审 核 1 适用范围 1.1 本设计规定适用于容器管道的布置。 1.2 所有通用事项可参考“配管设计通则”。 2 容器的种类 根据容器的用途和功能分类如下： 2.1 分离器 从含有固体、液体和气体的流体中，将之分离的容器总称为分离器。 2.2 气液分离器 通过对含液滴气流的缓冲、分离回收其飞沫，并能防止压力急剧变化的容器。 2.3 沉降器 将互不溶解液的混合液静置，靠比重差来分离轻重液体的容器。 2.4 闪蒸罐 把带压液体通入低压容器内，使部分或全部液体气化的容器。 2.5 混合器 将两种以上的物料混合的容器。 2.6 稀释器 在液体物料中添加水或其他溶剂，使液体浓度降低的容器。 2.7 溶解器 在固体物料中加入热溶剂，使之溶解为液体的容器。 2.8 蓄压器 将具有压力的气体、蒸汽或液体贮于容器内，使相应系统维持恒定压力的容器。 2.9 供给器 向主流体内补充或添加液体的容器。 2.10 计量器 为测量流体的重量或体积配备的容器。 2.11 废气排放器 把装置中产生的废气集中并安全排至大气的容器。 2.12 反应器 在容器内进行化学反应的容器。 3 容器的布置 容器的布置原则上靠近有关设备（塔、热交换器或泵等），考虑如下： （1） 保持容器的操作和检修所需的间距。 （2） 各设备的间距取决于安全防火规范（GB50160，GB50058）的规定。 3.1 卧式容器的位置 卧式容器的布置原则上按线取齐，有下述方法： （1） 中心线取齐（图 3-1） 第 2 页 共 10 页 40SC006-2001 地面上的卧式容器与立式设备采用中心线对齐布置。 图 3-1 （2） 切线取齐（图 3-2） 2 台以上的卧式容器采用此对齐方式。 （3） 支座取齐（图 3-3） 2 台以上的卧式容器布置在同一框架上时，采用此对齐方式是为了简化框架结构。 图 3-2 图 3-3 40SC006-2001 第 3 页 共10 页 图3-4 3.2 立式容器的布置（图3-4） 立式容器与其周围的设备一般采用同一中收线取齐布置。 图4-1 4 布置 容器一般布置在地面上或框架上。应根据容器的功能、工艺过程、形状、大小和经济性等因素来确定是布置在地面上还是框架上。 4.1 安装高度 （1） 有工艺过程要求的高度时，应满足此高度。工艺过程要求： (i) 泵的吸入管道应满足泵的气蚀余量的高度。 (ii) 必需自流的管道应满足这个高度条件。 (2) 距操作面的最小高度 (i...
