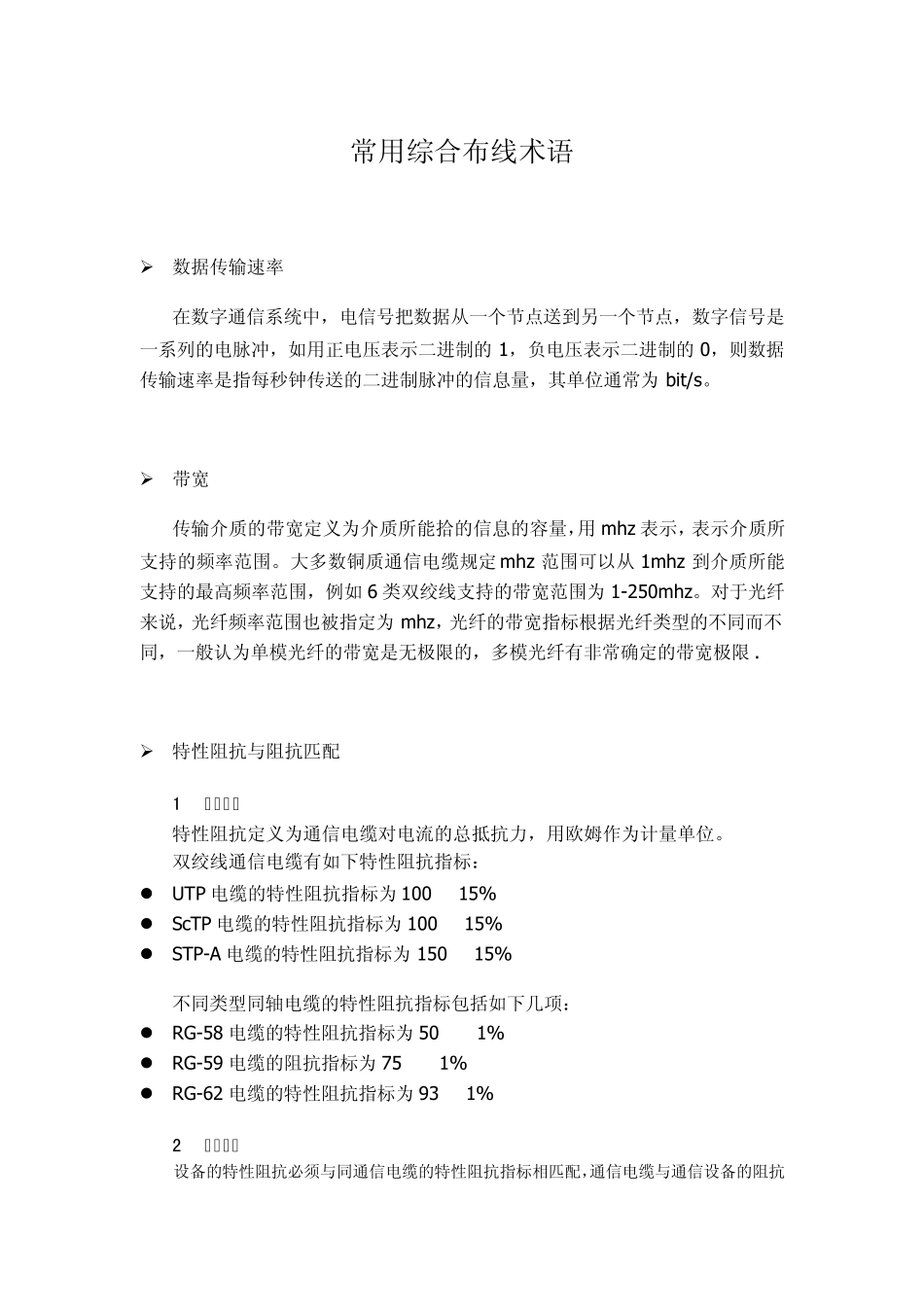

常用综合布线术语 数据传输速率 在数字通信系统中，电信号把数据从一个节点送到另一个节点，数字信号是一系列的电脉冲，如用正电压表示二进制的1，负电压表示二进制的0，则数据传输速率是指每秒钟传送的二进制脉冲的信息量，其单位通常为bit/s。 带宽 传输介质的带宽定义为介质所能拾的信息的容量，用mhz 表示，表示介质所支持的频率范围。大多数铜质通信电缆规定 mhz 范围可以从1mhz 到介质所能支持的最高频率范围，例如6 类双绞线支持的带宽范围为1-250mhz。对于光纤来说，光纤频率范围也被指定为mhz，光纤的带宽指标根据光纤类型的不同而不同，一般认为单模光纤的带宽是无极限的，多模光纤有非常确定的带宽极限 . 特性阻抗与阻抗匹配 1 特性阻抗 特性阻抗定义为通信电缆对电流的总抵抗力，用欧姆作为计量单位。 双绞线通信电缆有如下特性阻抗指标： UTP 电缆的特性阻抗指标为100Ω±15% ScTP 电缆的特性阻抗指标为100Ω±15% STP-A 电缆的特性阻抗指标为150Ω±15% 不同类型同轴电缆的特性阻抗指标包括如下几项： RG-58 电缆的特性阻抗指标为50Ω±1% RG-59 电缆的阻抗指标为75Ω±1% RG-62 电缆的特性阻抗指标为93Ω±1% 2 阻抗匹配 设备的特性阻抗必须与同通信电缆的特性阻抗指标相匹配，通信电缆与通信设备的阻抗学生宿舍2 号宿舍楼综合布线设计 第 2 页 共 2 7 页 部匹配会导致信号反射。 平衡电缆和非平衡电缆 通信电缆分为平衡电缆和非平衡电缆。同轴电缆属于非平衡电缆，就是说中心导线和电缆屏蔽层的电气特性是不相等的。双绞线电缆属于平衡电缆，即电缆线对中的两根导体对地具有相同的电压。平衡电缆更适合于传输通信信号。 电磁干扰与电磁兼容性 1 电磁干扰（EMI） 噪声也是电磁干扰。有许多种不同的EMI 源。其中一些是人工干扰源，另一些是自然干扰源。EMI 的人工干扰源的例子包括：电子电力电缆和设备、通信设备和系统、具有大型电机的大型设备、加热器和荧光灯 EMI；自然干扰源的例子包括：静电、闪电和电磁干扰。设备产生的电磁场越强，电缆就应该离它越远，这样才可以保护电缆不受噪声的影响。在铜质通信电缆中传输的信号很容易受噪声的影响。EMI 可以通过：电感、传导和耦合任何一种进入通信电缆。 光纤通信电缆不容易受到 EMI 噪声的影响。 2 电磁兼容性 电磁兼容具有两个方面：放射和免疫。 为了让通信系统和电气设备...
